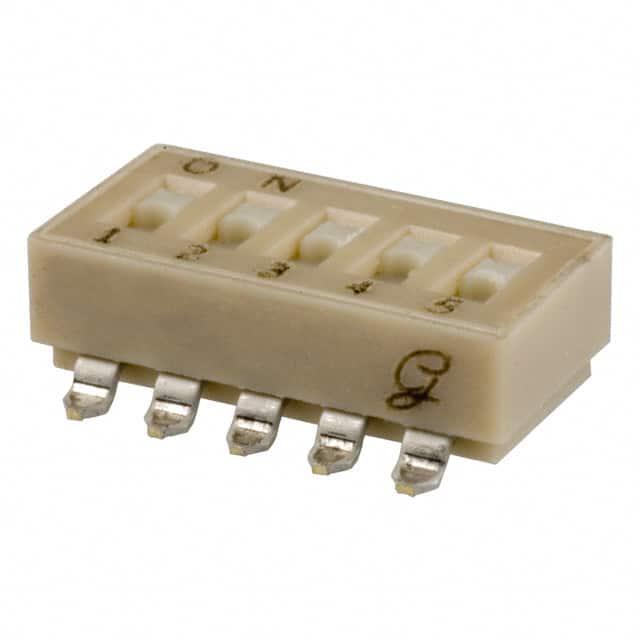

90HBW06PT

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 30V(DC) 12.7mm 2000Cycles 2000Cycles 25mA DIP 贴片安装 17.02mm(长度)*4.83mm(高度)
供应商型号: N-90HBW06PT
供应商: 云汉优选
标准整包数: 1
GRAYHILL 拨码开关 90HBW06PT

90HBW06PT概述


    产品简介


    表面贴装直插开关(90HBW系列)
    90HBW系列是低轮廓的单刀双掷表面贴装直插开关,适用于表面贴装技术(SMT),包括红外回流焊和蒸气相焊接。此系列开关具有可靠的弹簧和球接触系统,旨在提供稳定的电气性能和长使用寿命。

    技术参数


    - 电气特性:
    - 开关额定电流:每开关位置2,000次操作
    - 接触电阻:初始最大值20毫欧,寿命后最大值100毫欧
    - 绝缘电阻:最小值5,000兆欧,寿命后最小值1,000兆欧
    - 额定电压:500伏AC(寿命前后)
    - 最大电流负载:3安培(温升20°C)
    - 机械特性:
    - 机械寿命:每开关位置2,000次操作
    - 振动抵抗力:符合MIL标准
    - 冲击抵抗力:符合MIL标准
    - 热冲击抵抗力:符合规范,无故障
    - 引脚强度:符合规范
    - 环境特性:
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 防潮性:符合MIL-STD-202标准
    - 工艺特性:
    - 焊接信息:符合MIL-STD-202和MIL-S-83504标准
    - 推荐加工温度:220°C–230°C(单次通过,最高260°C)

    产品特点和优势


    - 可靠性能:采用可靠弹簧和球接触系统,确保长期稳定操作。
    - 多种封装选择:可选管式或卷带包装,适应不同的组装需求。
    - 环境友好:符合RoHS标准,无铅终端电镀。
    - 广泛应用:适合各种工业自动化、通信设备及消费电子产品。

    应用案例和使用建议


    应用案例
    90HBW系列开关广泛应用于汽车电子、通信设备、工控设备等领域。例如,在汽车电子控制系统中,用于实现不同模式的切换;在通信设备中,用于设备状态的切换控制。
    使用建议
    - 温度管理:在高温环境下,应注意散热设计,避免影响开关寿命。
    - 安装方向:根据规范,处理时将所有操作器保持在闭合位置,以确保良好的接触。
    - 清洁注意事项:推荐使用水基洗涤剂进行清洗,但避免高压清洗。

    兼容性和支持


    - 兼容性:与标准SMT组装工艺兼容,如红外回流焊和蒸汽相焊接。
    - 支持服务:Grayhill提供详细的技术文档、培训和支持服务,确保用户能够有效使用和维护产品。

    常见问题与解决方案


    1. 接触电阻过高:检查开关是否有灰尘或污染物,使用合适的清洁剂进行清洗。
    2. 无法正常切换:确认所有操作器处于正确位置,如有必要,重新调整焊接点。
    3. 热老化测试失败:可能需要重新评估热管理方案,增加散热设计。

    总结和推荐


    综上所述,90HBW系列表面贴装直插开关以其高可靠性、广泛的温度适应性和多种封装选项,成为电子设备中重要的选择之一。推荐在需要可靠电气性能和环境适应性的应用场景中使用。对于有特定需求的设计工程师来说,90HBW系列无疑是一个值得信赖的选择。

90HBW06PT参数

参数
最大交流触点电压 -
引脚总间距 12.7mm
电流额定值 25mA
电压额定值 30V(DC)
电气寿命 2000Cycles
机械寿命 2000Cycles
长*宽*高 17.02mm(长度)*4.83mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

90HBW06PT厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

90HBW06PT数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 90HBW06PT 90HBW06PT数据手册

90HBW06PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
