95CW06A1GWT

产品分类: 轻触开关
厂牌: GRAYHILL
产品描述: 12V(DC) Off-Mom SPST-NO 1.6N 100000Cycles 50mA 450μm 2.3mm 贴片安装 6.3mm*6.2mm*2.3mm
供应商型号: N-95CW06A1GWT
供应商: 云汉优选
标准整包数: 1

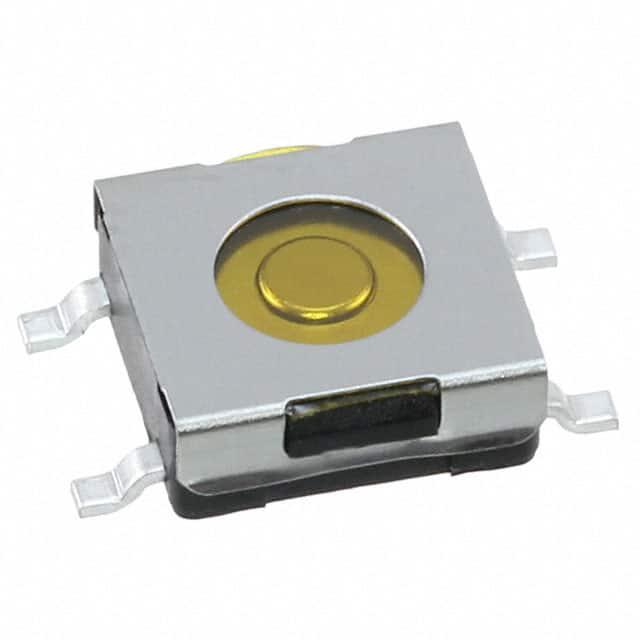

GRAYHILL 轻触开关 95CW06A1GWT

95CW06A1GWT概述


    产品简介


    Grayhill 洗涤型轻触开关系列9(SERIES 9)提供6毫米正方形的轻触开关,适用于多种需要耐水洗的应用场合。这些轻触开关具有优秀的触觉反馈,通过不同的安装方式(如通孔、弯角和J型引脚)和表面贴装版本,以适应不同类型的电路板组装工艺。这些产品因其小巧、轻便且适合高密度安装的结构而备受青睐,广泛应用于消费电子、音频设备、个人电脑、录像机、电缆盒、调制解调器、通信设备、控制面板、安全报警系统及测试测量仪器等领域。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 6毫米正方形 |
    | 安装方式 | 通孔、弯角(Gull Wing)、直角、J型引脚、表面贴装 |
    | 材料 | 基座:UL94V-0级尼龙热塑塑料;盖:不锈钢;触发器:硅橡胶;端子:镀银黄铜;触点:镀银不锈钢 |
    | 额定电流 | 50mA, 12 Vdc |
    | 使用寿命 | 触点电寿命可达50,000至500,000次操作 |
    | 触发器行程 | 0.018英寸(±0.005英寸) |
    | 接触电阻 | ≤100毫欧姆 |
    | 绝缘电阻 | ≥100兆欧姆 |
    | 耐压强度 | 250V, 1分钟无击穿 |
    | 接触配置 | 单极单掷 |

    产品特点和优势


    灰谷轻触开关系列9的主要优势包括:
    - 防水特性:特别设计允许在焊接后进行浸水清洗,适用于需要频繁清洁的设备。
    - 出色的触觉反馈:用户操作时可以获得良好的反馈感。
    - 多样的安装方式:可满足各种电路板组装的需求,便于高密度布局。
    - 高可靠性:通过了严格的标准振动和冲击测试,确保在恶劣环境下稳定运行。
    - 多样化配置:根据客户需求提供不同的颜色和机械寿命选项,增强产品的灵活性和定制性。

    应用案例和使用建议


    这类轻触开关非常适合于需经常清洗的应用场合,例如医疗设备、厨房电器、家用电器及工业控制系统。为了最大化开关的使用寿命,建议在设备设计阶段充分考虑开关的安装位置,避免长时间暴露在极端温度和湿度环境中。同时,定期检查和清洁开关表面,确保接触良好且避免灰尘积累影响性能。

    兼容性和支持


    此系列产品与多种电子组件和设备高度兼容,特别适用于表面贴装技术(SMT)装配过程,包括红外焊接和蒸汽焊接。生产商提供了详细的安装指南和技术支持服务,以帮助用户解决安装过程中可能出现的各种问题。此外,用户还可以通过当地销售办事处或授权分销商获取价格和折扣信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点无法接通 | 确保触点清洁无污渍,重新焊接 |
    | 开关触点寿命短 | 检查是否存在过载情况,调整负载限制 |
    | 开关不响应 | 检查是否有外部干扰,确认没有物理损坏 |

    总结和推荐


    综上所述,Grayhill 洗涤型轻触开关系列9凭借其优异的性能、耐用性和广泛的适用性,在多个应用领域内展示了其卓越的性能表现。无论是用于消费电子产品还是工业控制系统,这些轻触开关都表现出色。尽管初始投资可能略高于市场上其他产品,但考虑到其长期的可靠性和减少维护成本,仍推荐作为优先选择。对于需要高密度布局和频繁清洗的应用场合,这些轻触开关无疑是理想的选择。

95CW06A1GWT参数

参数
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 2.3mm
执行器行程 450μm
机械寿命 100000Cycles
长*宽*高 6.3mm*6.2mm*2.3mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

95CW06A1GWT厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

95CW06A1GWT数据手册

厂牌 PDF简要描述 下载
GRAYHILL 轻触开关 GRAYHILL 95CW06A1GWT 95CW06A1GWT数据手册

95CW06A1GWT封装设计

查看详情并下载
Symbol
Footprint
3D Model
