90HBW06PRT

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 30V(DC) 2000Cycles 2000Cycles 25mA DIP 贴片安装,黏合安装 17.02mm(长度)*4.83mm(高度)
供应商型号: N-90HBW06PRT
供应商: 云汉优选
标准整包数: 750

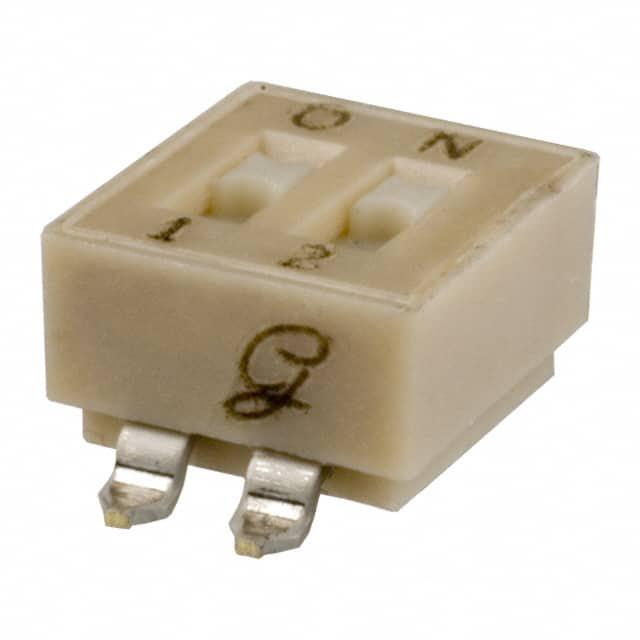

GRAYHILL 拨码开关 90HBW06PRT

90HBW06PRT概述


    产品简介


    系列90H SPST低轮廓表面贴装(SMT)开关
    系列90H是一款单极双掷(SPST)低轮廓表面贴装开关,适用于广泛的电子设备应用。这种开关的设计旨在提高电路板的空间效率,并且能够适应现代制造工艺的要求。主要功能包括:与SMT组装兼容,可靠的弹簧和球形接触设计,适用于红外回流焊接和蒸汽相焊接工艺。该系列产品以其可靠性、紧凑性和易用性而闻名,广泛应用于消费电子、工业控制设备和通信系统等领域。

    技术参数


    - 尺寸规格(英寸/毫米)
    - 长度:0.270"/6.9 mm (2位)
    - 长度:0.370"/9.4 mm (3位)
    - 长度:0.470"/11.9 mm (4位)
    - 长度:0.570"/14.5 mm (5位)
    - 长度:0.670"/17.0 mm (6位)
    - 长度:0.770"/19.6 mm (7位)
    - 长度:0.870"/22.1 mm (8位)
    - 长度:0.970"/24.6 mm (9位)
    - 长度:1.070"/27.2 mm (10位)
    - 电气特性
    - 接触电阻:初始最大20毫欧姆,寿命后最大100毫欧姆
    - 电介质强度:初始最小500伏,寿命后仍为500伏
    - 绝缘电阻:初始最小5000兆欧,寿命后最小1000兆欧
    - 载流能力:最大3安培
    - 开关电容:2皮法(1兆赫)
    - 机械特性
    - 机械寿命:每个开关位置2000次操作
    - 振动抵抗力:按MIL-STD-202方法204测试条件B,最大1毫秒开启
    - 机械冲击:按MIL-STD-202方法213测试条件A,最大1毫秒开启
    - 热冲击抵抗力:按规范无故障,通过接触电阻测试
    - 环境特性
    - 工作温度范围:-40°C至85°C
    - 存储温度范围:-40°C至85°C
    - 温湿度抗性:按MIL-STD-202方法106

    产品特点和优势


    - 兼容性:兼容SMT组装,包括红外回流焊和蒸汽相焊接工艺,非常适合现代自动化生产流程。
    - 可靠性和耐用性:采用弹簧和球形接触设计,确保长期稳定性和高可靠性。
    - 紧凑型设计:低轮廓设计节省空间,适用于高密度电路板。
    - 环境适应性:能在宽广的工作温度范围内运行,具有优异的温湿度抗性。

    应用案例和使用建议


    应用案例:
    - 消费电子设备中的开关模块
    - 工业控制系统中的信号转换器
    - 通信系统中的信号切换设备
    使用建议:
    - 在安装前确保焊接温度符合制造商推荐的范围(220°C–230°C),以避免损坏开关。
    - 使用水基清洁剂清洗时需注意水温不超过140°F。
    - 安装时确保所有操作器处于关闭(ON)状态,以减少焊接过程中应力的影响。

    兼容性和支持


    - 兼容性:该系列开关可与多种SMT组件兼容,适用于不同的电路板设计。
    - 技术支持:如有任何安装或使用疑问,可联系当地销售办事处或授权分销商获取支持。同时,详细的用户手册和数据表也提供了全面的技术文档支持。

    常见问题与解决方案


    - 问题1:焊接时出现开路现象。
    - 解决方案:检查焊接温度是否符合推荐范围,确保焊点均匀无气泡。
    - 问题2:操作过程中接触不良。
    - 解决方案:检查是否有足够的接触压力,必要时调整弹簧或接触件。
    - 问题3:清洗后开关功能异常。
    - 解决方案:确认使用的清洗剂是否为制造商推荐的种类,检查是否正确进行清洗步骤。

    总结和推荐


    总结:
    系列90H SPST低轮廓表面贴装开关是一款高度可靠的产品,适用于各种高要求的应用场景。其卓越的电气特性和机械性能,使其成为现代化电子产品中不可或缺的一部分。特别适合那些需要紧凑、高效且高可靠性的场合。
    推荐:
    鉴于该产品的优异表现和广泛应用潜力,我们强烈推荐在各类高密度电路板设计中使用系列90H开关。它不仅具备出色的性能指标,还能显著提升整体系统的可靠性和稳定性。

90HBW06PRT参数

参数
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
电压额定值 30V(DC)
长*宽*高 17.02mm(长度)*4.83mm(高度)
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

90HBW06PRT厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

90HBW06PRT数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 90HBW06PRT 90HBW06PRT数据手册

90HBW06PRT封装设计

查看详情并下载
Symbol
Footprint
3D Model
