32-02

产品分类: 按钮开关
厂牌: GRAYHILL
产品描述: 圆形,柱塞 关-瞬时,开-瞬时 DPST-NO/NC 100000Cycles 28V 100000Cycles 150mA(DC) 通孔安装 10.16mm*5.59mm*6.91mm
供应商型号: JAQ-32-02
供应商: 海外现货
标准整包数: 1

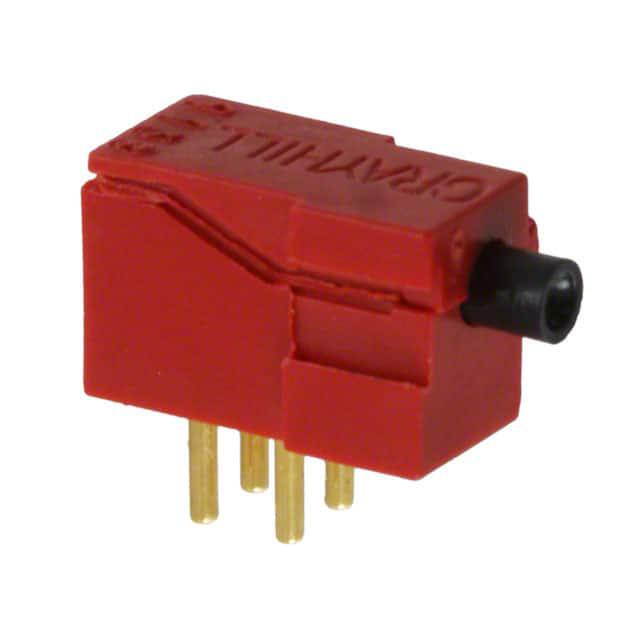

GRAYHILL 按钮开关 32-02

32-02概述

    文章标题:Grayhill Pushbutton Switches 详细技术手册

    产品简介


    Grayhill公司的按键开关(Pushbutton Switches)是一种常见的电子元件,广泛应用于各种自动化控制系统、工业设备和消费电子产品中。这些开关具有按钮接触设计,可以实现多种操作模式(如瞬时开关和常开/常闭电路)。通过使用特定的排列组合,这些开关能够提供定制化的切换方案。

    技术参数


    - 尺寸:总高度为0.400英寸(10.16毫米),直径为0.272英寸(6.91毫米)。
    - 安装孔间距:在相同开关内安装孔中心距为0.100英寸(2.54毫米);在堆叠开关之间为0.100英寸(2.54毫米)。
    - 触点间隙:标准触点距离为0.084英寸(2.13毫米)。
    - 按钮和覆盖材料:聚酯材料制成。
    - 工作电压:直流28伏特。
    - 电流承载能力:最大电流为150毫安。
    - 使用寿命:机械寿命可达100,000次。
    - 操作温度范围:-40°C至+85°C。
    - 绝缘电阻:最低1000兆欧姆。
    - 耐压等级:1000伏交流电压耐受。

    产品特点和优势


    这些开关提供了高可靠性和可定制性,特别适用于需要紧凑布局的设计。它们通过堆叠配置可以灵活地满足不同应用需求。此外,内部密封的推动杆提高了防护等级,适合于恶劣的工作环境。

    应用案例和使用建议


    这些开关可以在各种工业控制面板、家用电器和便携式设备中找到应用实例。例如,在一个自动化控制面板上,用户可以通过这些开关来控制不同的机械动作。为了提高系统的稳定性和用户体验,建议根据实际负载情况选择合适的按钮尺寸,并确保足够的空间以便于手指操作。

    兼容性和支持


    产品兼容多种电子元件和其他标准部件。制造商提供广泛的销售和技术支持服务,包括定制化装配服务以满足客户的特殊需求。

    常见问题与解决方案


    1. 问题:按钮接触不良
    - 解决方法:检查按钮是否完全按下;确保清洁按钮接触面。

    2. 问题:LED灯不亮
    - 解决方法:检查LED连接是否正确,电流限制电阻值是否合适;更换LED灯泡或重新焊接引脚。

    总结和推荐


    总的来说,Grayhill公司的这些按键开关以其坚固耐用、易于定制以及广泛的适用性在市场上获得了良好的评价。它们不仅在功能上满足了用户的需求,而且在设计上也考虑到了用户体验和便捷性。因此,强烈推荐使用这款产品,特别是在需要高性能、长寿命以及高度定制化功能的应用场景中。

32-02参数

参数
面板开孔尺寸 -
电流额定值 150mA(DC)
机械寿命 100000Cycles
最大交流触点电压 -
执行器类型 圆形,柱塞
指示颜色 -
最大直流触点电压 28V
电气寿命 100000Cycles
开关功能 关-瞬时,开-瞬时
开关配置 DPST-NO/NC
长*宽*高 10.16mm*5.59mm*6.91mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

32-02厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

32-02数据手册

厂牌 PDF简要描述 下载
GRAYHILL 按钮开关 GRAYHILL 32-02 32-02数据手册

32-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.3017 ¥ 61.1882
库存: 1000
起订量: 41 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.18
直接购买
加入购物车
