68B-525-4

产品分类: 翘板开关
厂牌: GRAYHILL
产品描述: 2-Way Directional 200000Cycles 20mA SPDT 导线安装,面板安装 41.05mm*26.97mm*52.35mm
供应商型号: N-68B-525-4
供应商: 云汉优选
标准整包数: 1

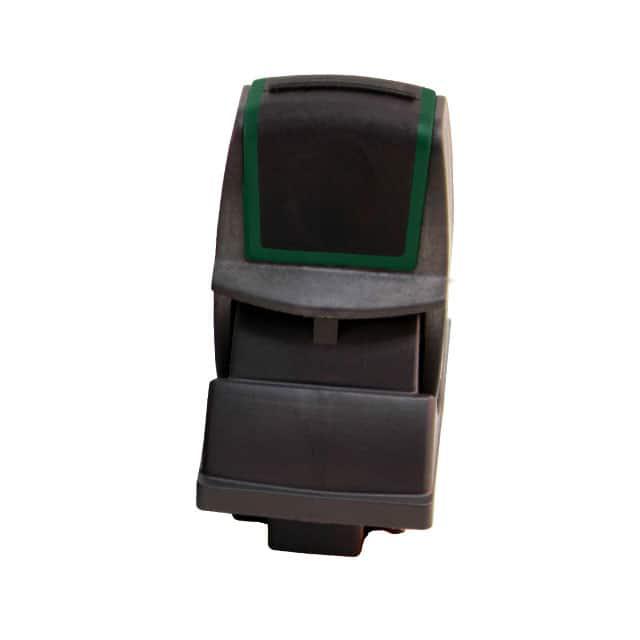

GRAYHILL 翘板开关 68B-525-4

68B-525-4概述


    产品简介


    电子元器件:摇杆
    本产品来自Grayhill公司,是一款集成了霍尔效应摇杆开关的摇杆设备。适用于多种工业控制和工程机械操作面板的应用场景。摇杆通过模拟信号或脉宽调制(PWM)输出信号,为用户提供精准的控制体验。广泛应用于液压系统、发动机速度控制及重型机械设备中。

    技术参数


    - 电气规格:
    - 操作电压(Pin 1):5.0V ± 0.5V
    - 绝对最大电压:-18 V最小值,+18 V最大值(<1小时)
    - 操作电流:15 mA典型值,20 mA最大值
    - 输出电压:比例于操作电压
    - 中心位置输出:50% VDD
    - 极限位置输出:10% VDD 或 90% VDD(取决于配置)
    - PWM频率:±15% 的容差
    - PWM频率范围:37.5 Hz
    - 物理和机械规格:
    - 振动:随机,符合MIL-STD-810G方法514.6过程I
    - 冲击:符合MIL-STD 202方法213B测试条件A
    - 运输跌落:符合MIL-STD-810G方法516.6过程II
    - 接线端强度:10磅,根据MIL-STD-202方法211A测试
    - 摆臂抗冲击力:0.5磅从0.3米高度落下3次
    - 摆臂侧载力:45磅
    - 环境规格:
    - 防护等级:IP67
    - 高温和低温工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-55°C 至 +100°C
    - 潮湿循环:符合IEC/EN 60068-2-38 Z/AD标准
    - 耐盐雾:符合MIL STD 810G

    产品特点和优势


    该摇杆具备多项独特的功能和优势,确保在各种严苛环境中可靠运行。其中,选择比例模拟或PWM输出、密封到IP67等级、提供明确的触觉反馈是其核心亮点。此外,冗余输出设计提高了安全性,使其成为工业控制领域的理想选择。这些特点使其在市场上具有较强的竞争力。

    应用案例和使用建议


    应用案例:
    - 汽车驾驶舱和扶手控制:提供更精细的操作体验。
    - 液压流体控制系统:精确控制流量,提高系统效率。
    - 重型设备工业控制:耐久性强,适合恶劣的工作环境。
    使用建议:
    - 在安装时,要确保螺丝的扭矩符合制造商推荐的3-5英寸磅范围。
    - 定期检查并更换可能因长期使用而磨损的部件,以保持设备的最佳性能。
    - 在极端环境条件下使用时,需注意设备防护措施,确保防水防尘效果。

    兼容性和支持


    该摇杆产品提供了多种电缆长度选择和不同的连接器选项,能够方便地与其他设备进行连接。制造商Grayhill还提供了详尽的技术文档和支持服务,帮助客户解决可能遇到的各种问题。对于特定定制需求,可以联系制造商获取更多帮助。

    常见问题与解决方案


    - 问题1:如何处理传感器错误?
    - 解决方案:当出现传感器错误时,输出会降低到操作电压的4%以下。此时,需要检查接线是否有松动或损坏。

    - 问题2:摇杆出现不灵敏的情况怎么办?
    - 解决方案:首先检查电源电压是否稳定在5.0V ± 0.5V范围内,如果电压正常,则可能是内部元件故障,建议联系制造商进行维修或更换。

    总结和推荐


    综上所述,Grayhill的68B系列摇杆产品凭借其优秀的可靠性、多样化的配置选项和出色的耐用性,非常适合应用于工业控制、重型设备等领域。虽然价格相对较高,但其卓越的性能和可靠性使得它成为一款值得投资的产品。因此,对于需要高性能摇杆设备的项目来说,强烈推荐使用此产品。

68B-525-4参数

参数
开关功能 2-Way Directional
指示颜色 -
开关配置 -
触点样式 SPDT
电流额定值 20mA
电气寿命 -
机械寿命 200000Cycles
长*宽*高 41.05mm*26.97mm*52.35mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

68B-525-4厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

68B-525-4数据手册

厂牌 PDF简要描述 下载
GRAYHILL 翘板开关 GRAYHILL 68B-525-4 68B-525-4数据手册

68B-525-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 135.4044 ¥ 1150.9374
3+ $ 110.6941 ¥ 940.8999
6+ $ 103.071 ¥ 876.1035
12+ $ 97.2672 ¥ 826.7712
25+ $ 92.0856 ¥ 782.7276
100+ $ 83.0892 ¥ 706.2582
250+ $ 75.8676 ¥ 644.8746
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1150.93
