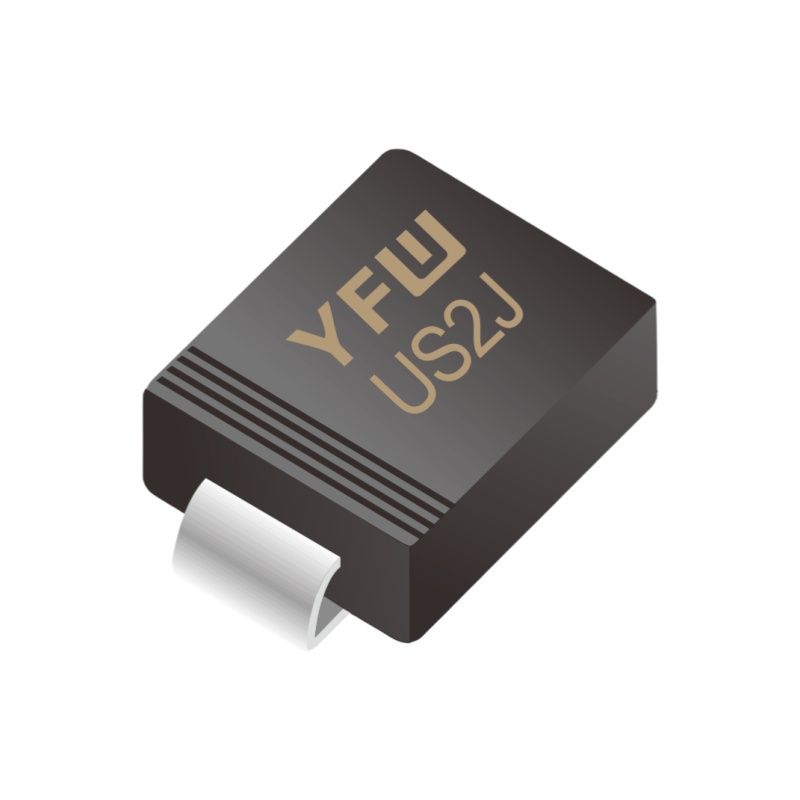

US2JB

产品分类: 其他二极管
产品描述:
供应商型号: US2JB SMB
供应商: 云汉优选
标准整包数: 3000
YFW/广东佑风微电子 其他二极管 US2JB

US2JB概述

    超快恢复整流二极管技术手册

    产品简介


    本文介绍的是广东永丰电子有限公司生产的超快恢复整流二极管系列(型号为US2AB至US2MB),这些二极管主要用于表面贴装的应用场合。超快恢复整流二极管以其卓越的性能和广泛的应用范围在电力电子、通信、工业控制等领域具有重要作用。它们能够快速响应电流变化,提供高效率的能量转换。

    技术参数


    - 最大重复峰值反向电压:50V 至 1000V
    - 最大有效值电压:35V 至 700V
    - 最大直流阻断电压:50V 至 1000V
    - 最大平均正向整流电流:2A(在Tc = 125 °C时)
    - 峰值正向浪涌电流:50A
    - 最大瞬态正向电压:0.95V 至 1.65V
    - 最大直流反向电流:Ta = 25 °C时5μA;Ta=125 °C时100μA
    - 最大反向恢复时间:50ns 至 75ns
    - 热阻:60°C/W
    - 工作温度范围:-55 °C 至 +150 °C

    产品特点和优势


    这些超快恢复整流二极管的主要特点包括低剖面封装、玻璃钝化芯片结、高效率、无铅(符合欧盟RoHS 2011/65/EU指令)。这些特性使得它们在高频开关电源、逆变器、驱动电路等应用中表现出色,能够显著提高系统效率并减少热量产生。

    应用案例和使用建议


    - 应用案例:这些二极管可以应用于单相半波整流电路,在60Hz的电阻性或电感性负载下工作。对于电容性负载,则需要根据手册进行电流降额处理。
    - 使用建议:由于这些二极管具有较高的最大平均正向整流电流和良好的热阻特性,因此在高温环境下工作时需要注意散热设计,确保不会超过安全工作温度。此外,在选择合适的应用电路时,需根据具体需求选用不同型号的二极管以满足不同的电压和电流要求。

    兼容性和支持


    这些二极管采用SMB封装,符合DO-214AA标准,易于与现有的表面贴装工艺兼容。公司提供了详细的安装指南和技术支持服务,确保客户能够在使用过程中获得必要的帮助。

    常见问题与解决方案


    - 问题一:设备在运行过程中出现过热现象。
    - 解决方法:检查散热设计是否合理,适当增加散热片或者使用更高效的散热材料。

    - 问题二:测量到的反向恢复时间不达标。
    - 解决方法:确认所选型号是否满足需求,同时注意测试条件如环境温度、正向电流等的一致性。

    总结和推荐


    综上所述,广东永丰电子有限公司生产的超快恢复整流二极管系列具有优良的性能参数和广泛的适用性,特别适合用于高频开关电源和逆变器等应用。如果您正在寻找高效能的整流解决方案,那么这个系列产品将是您的理想选择。

US2JB参数

参数
配置 -
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
通用封装 SMB(DO-214AA)

US2JB厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

US2JB数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 其他二极管 YFW/广东佑风微电子 US2JB US2JB数据手册

US2JB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.092
6000+ ¥ 0.0885
9000+ ¥ 0.0863
库存: 90000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 276
