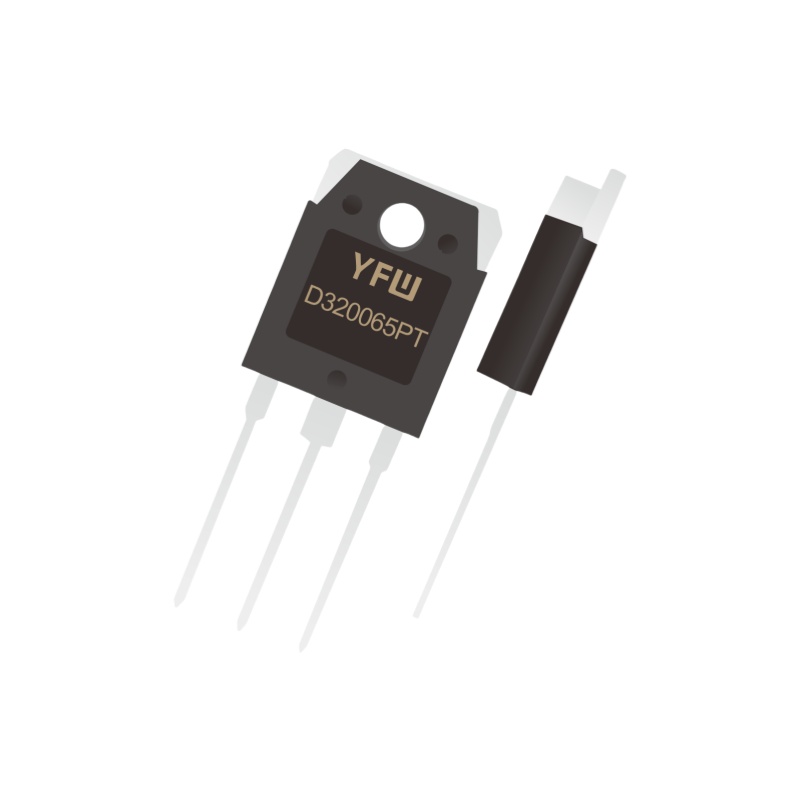

YFWD320065PT

产品分类: 其他二极管
产品描述:
供应商型号: YFWD320065PT TO-247
供应商: 云汉优选
标准整包数: 30
YFW/广东佑风微电子 其他二极管 YFWD320065PT

YFWD320065PT概述

    SiC Schottky Diode YFWD320065PT:高效能功率管理解决方案
    广东友丰微电子有限公司最新推出了SiC(碳化硅)肖特基二极管YFWD320065PT,该产品专为高性能开关电源及电机驱动系统设计,具备卓越的电学性能和稳定的温度特性。本文将深入解析该产品的技术规格、应用案例及维护信息,旨在帮助工程师更好地理解并利用这一创新解决方案。

    1. 产品简介


    YFWD320065PT是一款SiC肖特基二极管,适用于各种高频电力电子系统。其主要功能包括:
    - 高耐压:能够承受高达650V的反向电压,适合用于高压电路。
    - 零反向恢复电流:减少能量损耗,提高效率。
    - 快速开关特性:在宽泛的温度范围内保持稳定的工作频率。
    - 正向电压低:在高温下仍能保持低正向电压降,减少热损失。
    - 正向电压正温度系数:确保在并联使用时更加稳定可靠。
    这些特性使得YFWD320065PT特别适用于:
    - 开关电源和AC/DC转换器
    - 功率因数校正
    - 电机驱动
    - 光伏逆变器和风力发电

    2. 技术参数


    YFWD320065PT的关键技术参数如下:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 反向峰值电压 | VRRM | 650 | V |
    | 工作峰值反向电压 | VRWM | 650 | V |
    | DC阻断电压 | VDC | 650 | V |
    | 持续正向电流 | IF(AV) | 30 | A |
    | 重复峰值正向浪涌电流 | IFRM | 46 | A |
    | 非重复峰值正向浪涌电流 | IFSM | 90 | A |
    | 总功率耗散 | Ptot | 115 | W |
    | 结温 | Tj | -55~+175 | ℃ |
    | 存储温度 | Tstg | -55~+175 | ℃ |
    | 热阻结到壳体 | RθJC | 0.75 | °C/W |

    3. 产品特点和优势


    YFWD320065PT具有以下几个显著优势:
    - 超低开关损耗:由于其零反向恢复电流特性,YFWD320065PT能在高频工作条件下提供出色的能效。
    - 高效率:快速的开关速度和低正向电压降使其能够在高负载条件下保持高效运行。
    - 对散热要求低:系统依赖性较低,即使在恶劣环境下也能稳定工作。
    - 并联器件无热崩塌:确保并联使用的可靠性,提高系统的整体稳定性。

    4. 应用案例和使用建议


    - 开关电源和AC/DC转换器:通过采用YFWD320065PT,可以在保持系统高效率的同时减少体积和重量。
    - 电机驱动:在电机驱动系统中使用,可以显著提升系统的整体效能和寿命。
    - 光伏逆变器和风力发电:这些领域的应用需要高度可靠的电力管理系统,而YFWD320065PT的优异性能使之成为理想选择。
    使用建议:
    - 在高频应用中,确保散热系统的有效性,避免过热现象发生。
    - 考虑到系统可能面临的工作条件复杂性,建议进行详细的设计验证和测试。

    5. 兼容性和支持


    YFWD320065PT可直接替代传统硅基肖特基二极管,并且具备良好的电气兼容性。此外,广东友丰微电子公司提供全面的技术支持和维护服务,确保用户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题一:在高负载下出现过热现象。
    - 解决方案:增加散热措施,如使用更大的散热片或改进散热路径。
    - 问题二:系统效率不高。
    - 解决方案:检查电路连接是否正确,必要时重新设计部分电路以提高效率。
    - 问题三:温度敏感度高。
    - 解决方案:使用具有更低热阻的封装形式,或者在电路设计上考虑更多的热管理策略。

    7. 总结和推荐


    YFWD320065PT凭借其卓越的电学性能、高效的开关特性以及广泛的适用范围,在电力电子领域展现出强大的竞争力。鉴于其出色的性能表现和广泛的应用前景,我们强烈推荐工程师和技术人员在相关项目中使用该产品。
    总的来说,YFWD320065PT代表了新一代SiC肖特基二极管的先进水平,是实现高效、可靠的电力管理和转换的理想选择。

YFWD320065PT参数

参数
反向恢复时间 -
正向浪涌电流 -
Vrrm - 重复反向电压 -
配置 -
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 -
通用封装 TO-247

YFWD320065PT厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

YFWD320065PT数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 其他二极管 YFW/广东佑风微电子 YFWD320065PT YFWD320065PT数据手册

YFWD320065PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
