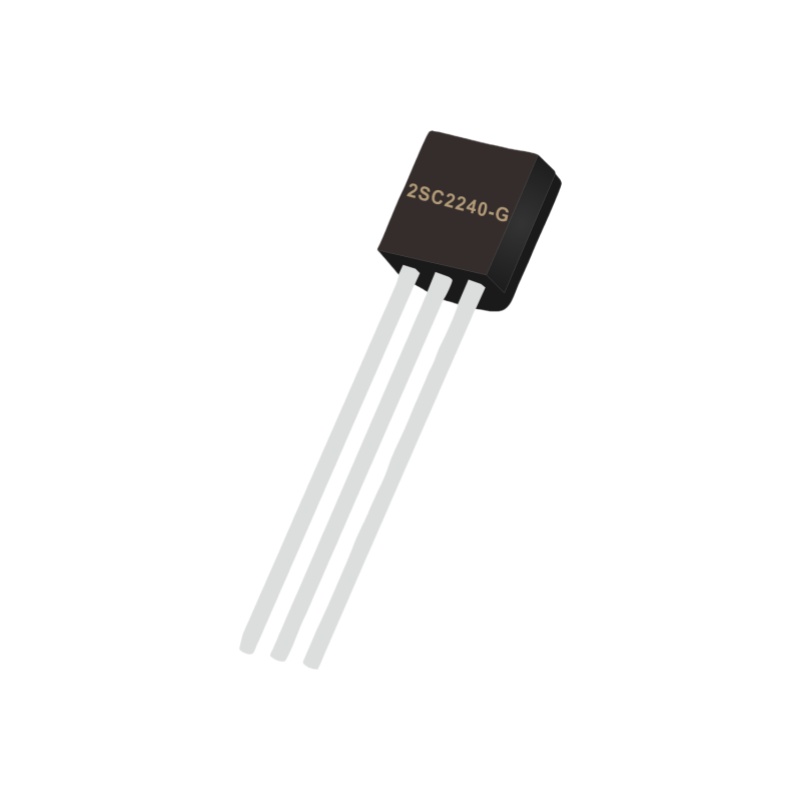

2SC2240-G

产品分类: 三极管(BJT)
产品描述:
供应商型号: 2SC2240-G TO-92
供应商: 云汉优选
标准整包数: 1000
YFW/广东佑风微电子 三极管(BJT) 2SC2240-G

2SC2240-G概述

    2SC2240 NPN 塑料封装晶体管技术手册

    产品简介


    2SC2240是一款低频放大器和低噪声放大器应用的理想选择,属于NPN塑料封装晶体管。它的主要功能包括低噪声放大和高直流电流增益,广泛应用于各种电路设计中,如音频放大器、信号放大及电源管理等领域。

    技术参数


    以下是2SC2240的主要技术规格:
    - 绝对最大额定值(Ta=25℃)
    - 集电极-基极击穿电压 (BVCBO): 120 V
    - 集电极-发射极击穿电压 (BVCEO): 120 V
    - 发射极-基极击穿电压 (BVEBO): 5 V
    - 集电极电流 (IC): 100 mA
    - 基极电流 (IB): 20 mA
    - 集电极耗散功率 (PC): 300 mW
    - 结温 (Tj): 125 ℃
    - 存储温度 (Tstg): -55~+125 ℃
    - 电气特性(Ta=25℃)
    - 噪声系数 (NF): 4 dB (典型值),RG = 100Ω, VCE = 6V, IC =100μA, f = 1kHz
    0.5 dB (典型值),RG = 1 kΩ, VCE = 6V, IC =100μA, f = 1kHz
    - 直流电流增益 (hFE): 200~700
    - 集电极-发射极饱和电压 (VCE(sat)): 0.3 V
    - 基极-发射极电压 (VBE(on)): 1.0 V
    - 转换频率 (fT): 100 MHz
    - 输出电容 (Cob): 3 pF

    产品特点和优势


    - 低噪声:在特定条件下噪声系数低至0.5 dB,适合要求高信噪比的应用。
    - 高直流电流增益:最高可达700,适合驱动高阻抗负载。
    - 高击穿电压:集电极-发射极击穿电压高达120V,提供更高的安全裕度。
    - 低脉冲噪声:具备低1/f噪声特性,适用于高频信号处理。

    应用案例和使用建议


    - 应用案例:
    - 低频放大器:2SC2240可用于构建简单的低频放大电路,用于音频信号放大。
    - 低噪声放大器:在音频处理系统中作为前置放大级,减少噪声干扰。

    - 使用建议:
    - 确保集电极电流不超过100mA,避免过热损坏。
    - 使用时需注意基极电压和电流的配合,确保晶体管工作在最佳状态。

    兼容性和支持


    - 2SC2240与大多数标准TO-92封装的电路板兼容,方便集成。
    - 广东佑丰微电子有限公司提供详细的技术支持和售后服务,确保客户使用无忧。

    常见问题与解决方案


    - 问题1:晶体管工作时发热严重。
    - 解决方案:检查电路设计,确保集电极电流在安全范围内,并添加适当的散热措施。
    - 问题2:噪声过大。
    - 解决方案:增加旁路电容,减少输入信号的噪声干扰;检查电源纹波,确保电源稳定。

    总结和推荐


    2SC2240是一款高性能的NPN晶体管,具有出色的噪声抑制能力和高增益特性。适用于多种电子设备和电路的设计中。考虑到其优异的性能和广泛的应用范围,我们强烈推荐该产品给需要高可靠性和高性能晶体管的应用场合。

2SC2240-G参数

参数
最大功率耗散 -
VCEO-集电极-发射极最大电压 -
集电极电流 -
最大集电极发射极饱和电压 -
VEBO-最大发射极基极电压 -
晶体管类型 -
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCBO-最大集电极基极电压 -
集电极截止电流 -
通用封装 TO-92

2SC2240-G厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

2SC2240-G数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 三极管(BJT) YFW/广东佑风微电子 2SC2240-G 2SC2240-G数据手册

2SC2240-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.1253
2000+ ¥ 0.1206
3000+ ¥ 0.1175
库存: 30000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 125.3
直接购买
加入购物车
