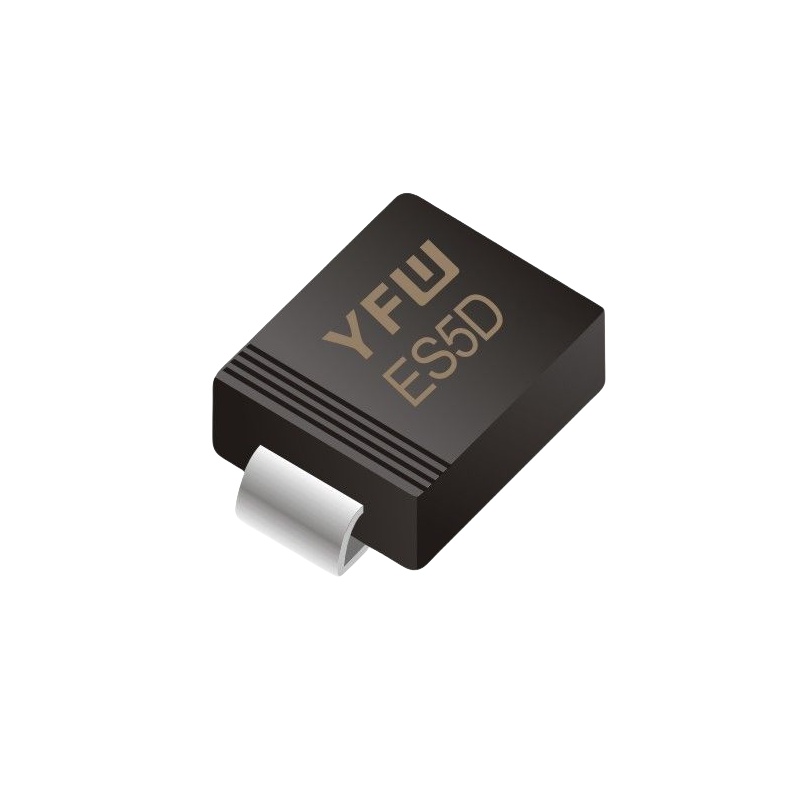

ES5DB

产品分类: 其他二极管
产品描述:
供应商型号: ES5DB SMB
供应商: 云汉优选
标准整包数: 3000
YFW/广东佑风微电子 其他二极管 ES5DB

ES5DB概述

    ES5AB-E至ES5JB-SMB超级快恢复整流二极管技术手册

    产品简介


    本手册介绍的是广东优锋微电子有限公司(GuangDong Youfeng Microelectronics Co., Ltd.)生产的表面贴装超级快恢复整流二极管。该系列产品型号包括ES5AB至ES5JB,设计用于表面安装应用。这些二极管适用于各种电子设备中,特别适合需要快速响应和高可靠性的电路设计。

    技术参数


    以下是该系列二极管的主要技术规格:
    | 参数 | 型号 | 单位 |
    |
    | 最大重复峰值反向电压 | ES5AB-ES5JB | 50-600 V |
    | 最大均方根电压 | ES5AB-ES5JB | 35-420 V |
    | 最大直流阻断电压 | ES5AB-ES5JB | 50-600 V |
    | 最大平均正向整流电流 | ES5AB-ES5JB | 5 A |
    | 峰值正向浪涌电流 | ES5AB-ES5JB | 100 A |
    | 最大瞬时正向电压(5A时) | ES5AB-ES5JB | 0.95-1.65 V|
    | 最大直流反向电流(25°C时) | ES5AB-ES5JB | ≤5 μA |
    | 典型结电容(4V时,1MHz) | ES5AB-ES5JB | 50 pF |
    | 最大反向恢复时间 | ES5AB-ES5JB | 35 ns |

    产品特点和优势


    该系列二极管具有以下独特功能和优势:
    - 玻璃钝化芯片结:提高了耐热性和可靠性。
    - 低剖面封装:适应于空间有限的设计。
    - 快速反向恢复时间:减少开关损耗,提高效率。
    - 符合欧盟RoHS标准:环保材料确保合规。

    应用案例和使用建议


    - 应用场景:适用于单相半波整流电路(如电源供应器)、逆变器、电池充电器等。
    - 使用建议:
    - 散热设计:由于工作温度范围广(-55°C到+150°C),需确保良好的散热条件。
    - 电路匹配:选用适当的PCB铜垫尺寸以实现最佳散热效果。

    兼容性和支持


    - 机械数据:采用SMB封装,终端焊接符合MIL-STD-750标准。
    - 厂商支持:提供详细的技术支持和维修服务,确保用户能够高效解决问题。

    常见问题与解决方案


    1. 问题:高温环境下温度异常升高。
    - 解决方案:增加散热片或改进PCB散热设计。
    2. 问题:反向电压超出额定值。
    - 解决方案:重新评估电路设计,选择更高额定值的二极管。
    3. 问题:反向恢复时间长。
    - 解决方案:更换为更低恢复时间的型号或优化电路布局。

    总结和推荐


    综合评估:该系列超级快恢复整流二极管具备高可靠性和快速响应能力,适合在严苛环境中使用。其紧凑的SMB封装和符合RoHS标准使得它们在众多应用中表现出色。
    推荐:强烈推荐该系列产品应用于对整流二极管性能要求高的场合。

ES5DB参数

参数
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 -
通用封装 SMB(DO-214AA)

ES5DB厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

ES5DB数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 其他二极管 YFW/广东佑风微电子 ES5DB ES5DB数据手册

ES5DB封装设计

查看详情并下载
Symbol
Footprint
3D Model
