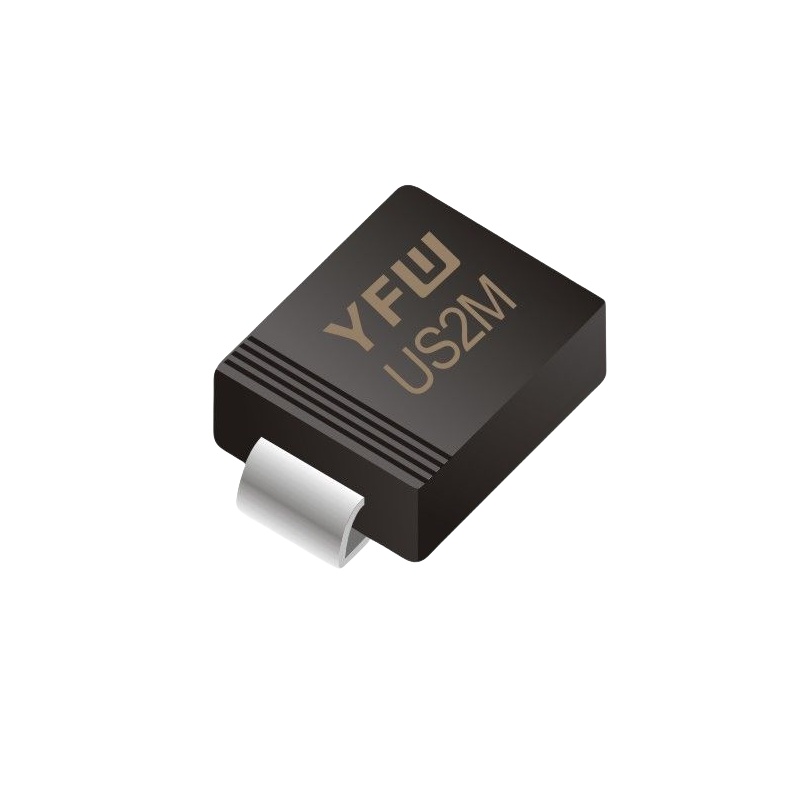

US2MB

产品分类: 其他二极管
产品描述:
供应商型号: US2MB SMB
供应商: 云汉优选
标准整包数: 3000
YFW/广东佑风微电子 其他二极管 US2MB

US2MB概述

    表面贴装超快恢复整流器——US2系列

    产品简介


    本文将介绍由广东亿福电子有限公司(YFW Electronics)生产的US2系列表面贴装超快恢复整流器。该系列产品设计用于各种表面贴装应用,广泛应用于电力电子、通信系统、工业自动化等领域。这些整流器具有低导通损耗和高效率的特点,特别适用于高频和高功率的应用场景。

    技术参数


    | 参数名称 | 符号 | US2AB | US2BB | US2DB | US2GB | US2JB | US2KB | US2MB |
    |
    | 最大重复峰值反向电压 | VRRM | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大均方根电压 | VRMS | 35 V | 70 V | 140 V | 280 V | 420 V | 560 V | 700 V |
    | 最大直流阻断电压 | VDC | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大平均正向整流电流 | IF(AV) | 2 A | 2 A | 2 A | 2 A | 2 A | 2 A | 2 A |
    | 峰值正向浪涌电流 | IFSM | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A |
    | 正向导通电压 | VF | 0.95 V | 1.25 V | 1.65 V | N/A | N/A | N/A | N/A |
    | 最大瞬态正向电压 | VF | 0.95 V | 1.25 V | 1.65 V | N/A | N/A | N/A | N/A |
    | 最大直流反向电流 | IR | 5 μA | 100 μA | N/A | N/A | N/A | N/A | N/A |
    | 最大反向恢复时间 | Trr | 50 ns | 75 ns | N/A | N/A | N/A | N/A | N/A |
    | 典型热阻 | RθJA | 60 °C/W | 60 °C/W | 60 °C/W | 60 °C/W | 60 °C/W | 60 °C/W | 60 °C/W |
    | 工作和存储温度范围 | TJ, Tstg | -55 ~ +150 °C | -55 ~ +150 °C | -55 ~ +150 °C | -55 ~ +150 °C | -55 ~ +150 °C | -55 ~ +150 °C | -55 ~ +150 °C |

    产品特点和优势


    1. 低导通损耗:US2系列具有极低的正向压降,能够在高频和高功率应用中保持高效运行。
    2. 高可靠性:采用玻璃钝化芯片结设计,有效提高了整流器的可靠性。
    3. 环保材料:符合欧盟RoHS指令,不含铅,更加环保。
    4. 紧凑设计:超薄封装,适合现代紧凑型电路板设计。
    5. 广泛的适用性:涵盖多种电压等级,满足不同应用场景需求。

    应用案例和使用建议


    US2系列被广泛应用于电力变换器、逆变器、电源适配器等领域。例如,在开关电源中,它可以显著提高系统的整体效率和可靠性。
    使用建议:
    1. 在高温环境下使用时,应注意降额使用,以保证产品寿命和稳定性。
    2. 在安装过程中,建议在PCB上使用较大面积的铜箔散热,以提高散热效果。

    兼容性和支持


    US2系列与行业标准DO-214AA/SMB封装兼容,易于集成到现有电路设计中。此外,制造商提供详细的技术文档和全方位的技术支持,帮助客户快速解决问题并优化应用。

    常见问题与解决方案


    1. Q: 如何确定合适的型号?
    A: 根据应用的电压和电流要求选择对应的型号。如应用在高压环境中,应选用较高电压等级的型号。
    2. Q: 环境温度对整流器的影响如何?
    A: 高温环境会导致电流和电压的降额使用,建议在设计阶段考虑适当的散热措施,确保整流器在正常范围内工作。

    总结和推荐


    US2系列表面贴装超快恢复整流器凭借其出色的性能和高度的可靠性和兼容性,成为电力电子领域中的优选产品。其广泛的应用场景、灵活的选型范围和全面的技术支持使其在市场上具备强大的竞争力。因此,强烈推荐在各类电力变换装置中使用此系列产品。

US2MB参数

参数
Vr-反向电压 -
If - 正向电流 -
Ir - 反向电流 -
通用封装 SMB(DO-214AA)

US2MB厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

US2MB数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 其他二极管 YFW/广东佑风微电子 US2MB US2MB数据手册

US2MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
