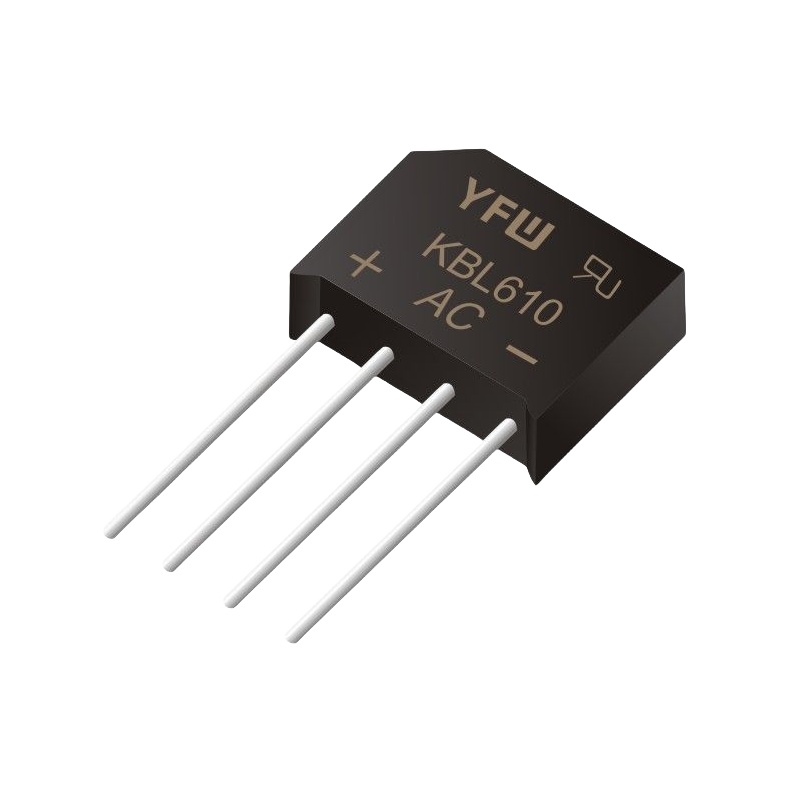

KBL610

产品分类: 整流二极管/整流桥
产品描述: 整流桥
供应商型号: 14M-KBL610 KBL XL8401464
供应商: 云汉优选
标准整包数: 500
YFW/广东佑风微电子 整流二极管/整流桥 KBL610

KBL610概述


    产品简介


    KBL系列桥式整流器(KBL601至KBL610)是东莞市远峰电子有限公司生产的一系列产品。这些产品具有6.0安培的正向电流和反向电压范围从100伏到1000伏的能力。该系列桥式整流器特别适用于印刷电路板(PCB)设计,并且具有塑料材料,通过UL认证,具有94V-0阻燃等级。这种设计使得KBL系列在可靠性、成本效益方面表现出色,非常适合各种电力转换应用。

    技术参数


    - 最大重复峰值反向电压 (VRRM):100 V 至 1000 V
    - 最大均方根电压 (VRMS):70 V 至 700 V
    - 最大直流阻挡电压 (VDC):100 V 至 1000 V
    - 最大平均正向整流电流 (I(AV)):6.0 A 至 3.5 A (视型号而定)
    - 峰值正向浪涌电流 (IFSM):150 A (8.3 ms 半正弦波叠加在额定负载上)
    - 正向电压 (VF):1.0 V
    - 最大直流反向电流 (IR):10 μA 至 500 μA
    - 典型瞬态热阻抗 (RθJA):20 °C/W
    - 工作及存储温度范围 (Tj, Tstg):-55 °C 至 +150 °C

    产品特点和优势


    KBL系列桥式整流器具备高可靠性低成本的设计,并采用模塑塑料技术,确保在恶劣环境下也能稳定运行。此外,该系列还拥有出色的耐热性和低功耗,使其成为各种应用的理想选择。特别适合在印刷电路板(PCB)中使用,并且符合UL 94V-0阻燃标准,这为终端用户提供了额外的安全保障。

    应用案例和使用建议


    KBL系列桥式整流器广泛应用于各种电源转换场合,如家用电器、工业设备、汽车电子系统等。这些产品可以承受高达150安培的峰值浪涌电流,因此在需要高电流处理能力的应用中表现优异。对于用户而言,在安装过程中需确保遵循制造商推荐的焊接标准,以保证良好的连接性和可靠性。

    兼容性和支持


    KBL系列桥式整流器具有良好的通用性,可与多种不同的电子设备和组件配合使用。制造商提供了详细的安装指南和支持文档,以便于用户顺利进行安装和维护工作。同时,客户还可以享受专业的技术支持服务,解决在使用过程中可能遇到的技术问题。

    常见问题与解决方案


    1. 问题:如何正确安装KBL系列桥式整流器?
    - 解决方案:请严格按照制造商提供的焊接标准进行安装,确保引脚完全焊接到电路板上。
    2. 问题:如何确定合适的KBL型号?
    - 解决方案:根据具体应用需求选择适当的型号。如果您的应用需要较高的电压或电流,应选择较高电压等级的型号。
    3. 问题:产品出现异常发热现象怎么办?
    - 解决方案:检查电路设计是否合理,确保足够的散热措施,必要时可以咨询技术支持团队获取进一步帮助。

    总结和推荐


    综上所述,KBL系列桥式整流器凭借其卓越的性能和广泛的应用范围,是许多电力转换应用中的理想选择。它们不仅具备高可靠性、低成本的优点,而且还有出色的耐热性和低功耗表现。因此,我们强烈推荐这一系列的产品给需要高性能桥式整流器的用户。

KBL610参数

参数
反向恢复时间 -
正向浪涌电流 150A
配置 -
If - 正向电流 6A
Ir - 反向电流 10uA@1kV
Vr-反向电压 1KV
应用等级 工业级
零件状态 在售

KBL610厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

KBL610数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 KBL610 KBL610数据手册

KBL610封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.9462
1500+ ¥ 0.9195
7000+ ¥ 0.8927
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 473.1
