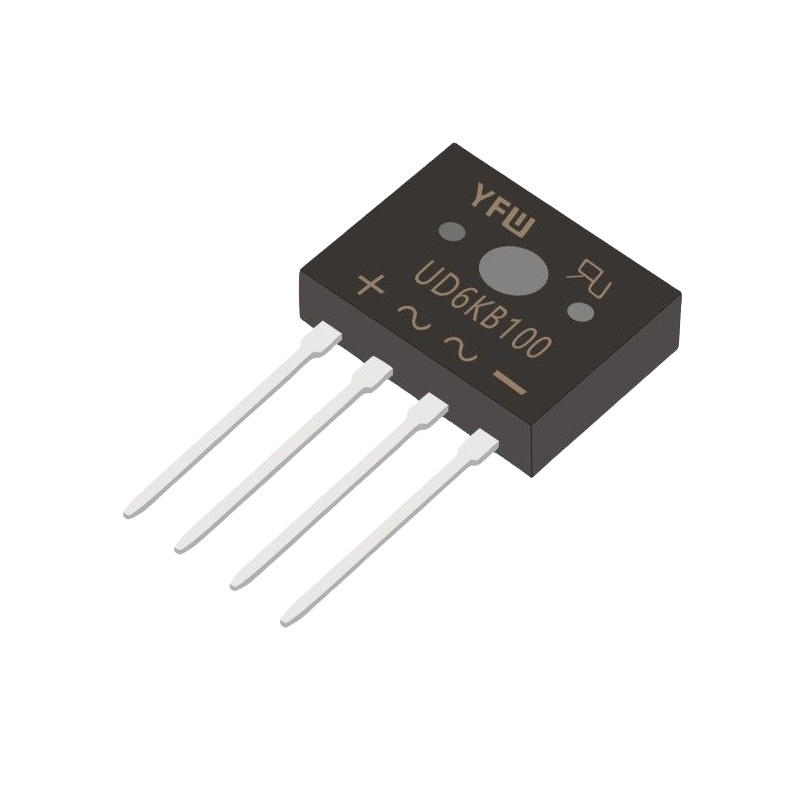

UD6KB100

产品分类: 整流二极管/整流桥
产品描述: 桥堆
供应商型号: 14M-UD6KB100 D3K XL8801724
供应商: 云汉优选
标准整包数: 500
YFW/广东佑风微电子 整流二极管/整流桥 UD6KB100

UD6KB100概述

    6.0A Glass Passivated Bridge Rectifier (UD6KB10 THRU UD6KB100)

    1. 产品简介


    UD6KB10 到 UD6KB100 系列是东莞YFW电子有限公司生产的6.0安培玻璃钝化桥式整流器。这些器件的主要功能是将交流电转换为直流电,适用于各种电力电子产品和工业控制领域。产品系列涵盖不同的额定电压范围(100V到1000V),使其能够广泛应用于电源适配器、电机驱动、照明系统以及其他需要高效率整流的应用场合。

    2. 技术参数


    - 最大重复峰值反向电压:100V 至 1000V
    - 最大均方根电压:70V 至 700V
    - 最大直流阻挡电压:100V 至 1000V
    - 平均整流输出电流:6.0A
    - 峰值前向浪涌电流(单个半正弦波叠加在额定负载上):165A
    - 前向电压(每个元件@IF=3.0A直流):1.0V
    - 最大直流反向电流(在额定直流阻挡电压下,Ta=25°C):10μA
    - Ta=125°C时的最大直流反向电流:500μA
    - 融断电流的典型I²t评级(3ms≤t≤8.3ms):93A²s
    - 最大热阻(无散热片):55°C/W
    - 最大热阻(带散热片):1.5°C/W
    - 工作温度范围:-55°C 至 +150°C

    3. 产品特点和优势


    UD6KB10系列整流器具有以下显著特点和优势:
    - 高电流承载能力:最高可达6.0A。
    - 低前向电压降:前向电压仅为1.0V。
    - 玻璃钝化芯片结:提高耐久性和可靠性。
    - 低功耗,高效率:典型前向电压仅为1.0V。
    - 符合RoHS标准:无铅设计,环保可靠。
    - 表面可焊性符合MIL-STD-202E标准。
    - UL-94 Class V-0认证的阻燃环氧树脂外壳。

    4. 应用案例和使用建议


    该系列产品广泛应用于需要高效率整流的场景。例如,在电源适配器中,UD6KB10系列可以有效处理高达600V的交流电,确保输出稳定的直流电源。在电机驱动系统中,该系列可以承受较高的前向浪涌电流,保证系统稳定运行。使用时应注意避免超过额定的电压和电流值,以防止过热和损坏。

    5. 兼容性和支持


    - 兼容性:该系列产品与其他常见的桥式整流器封装(如D3K)兼容。
    - 支持和服务:东莞YFW电子有限公司提供详细的技术支持和售后服务,确保客户能够充分利用这些产品的优势。

    6. 常见问题与解决方案


    - 问题:如何避免器件过热?
    - 解决方案:确保器件安装在适当的散热片上,合理布置电路板以促进空气流通。
    - 问题:前向电压过高怎么办?
    - 解决方案:检查负载情况,确保负载不超过器件的额定值。若负载过大,考虑增加散热措施或更换更大功率的器件。
    - 问题:长期使用后,器件性能下降怎么办?
    - 解决方案:定期检查并清洁器件表面,确保良好的接触。必要时可联系厂家进行专业检测和维修。

    7. 总结和推荐


    综合来看,UD6KB10系列6.0A玻璃钝化桥式整流器具有出色的性能表现,具备高电流承载能力、低功耗和高效率等显著优势。这些特性使其成为电源管理和电机驱动系统的理想选择。东莞YFW电子有限公司提供的良好技术支持和售后服务也进一步增强了该产品的市场竞争力。因此,强烈推荐在上述应用场景中选用此系列产品。

UD6KB100参数

参数
正向浪涌电流 165A
配置 -
If - 正向电流 -
Ir - 反向电流 10uA@1kV
Vr-反向电压 -
反向恢复时间 -

UD6KB100厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

UD6KB100数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 UD6KB100 UD6KB100数据手册

UD6KB100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.5465
1500+ ¥ 0.531
10500+ ¥ 0.5155
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 273.25
直接购买
加入购物车
