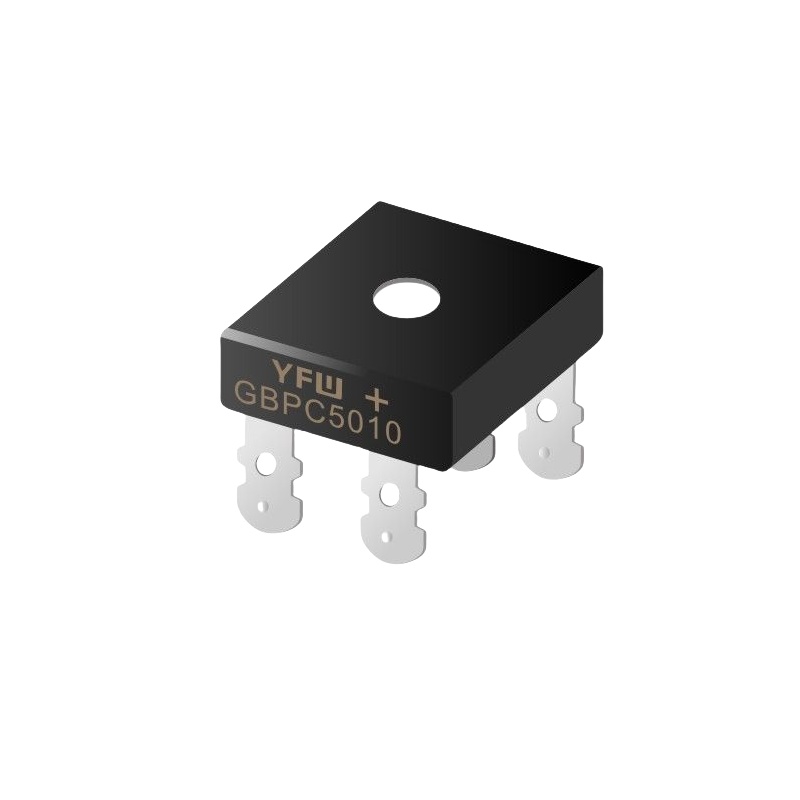

GBPC5010

产品分类: 整流二极管/整流桥
产品描述: 整流桥
供应商型号: 14M-GBPC5010 GBPC LP2000970
供应商: 云汉优选
标准整包数: 50
YFW/广东佑风微电子 整流二极管/整流桥 GBPC5010

GBPC5010概述

    GBPC5001至GBPC5010玻璃整流桥的技术手册解析
    本文将详细介绍广东粤丰威电子有限公司生产的GBPC5001至GBPC5010系列玻璃整流桥的相关技术手册内容,旨在为工程师们提供全面的产品信息和技术指导。

    1. 产品简介


    产品类型:
    GBPC5001至GBPC5010系列是高电流能力的玻璃封装整流桥。
    主要功能:
    该系列产品具有低正向电压降、高浪涌电流能力以及符合RoHS标准等特性,适用于各种电力电子系统。
    应用领域:
    这些整流桥广泛应用于工业控制、电源转换、太阳能逆变器、电机驱动等领域。

    2. 技术参数


    | 参数 | GBPC5001 | GBPC5002 | GBPC5004 | GBPC5006 | GBPC5008 | GBPC5010 |
    ||
    | 峰值重复反向电压 (VRRM) | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | DC阻断电压 (VRMS) | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 平均整流输出电流 (I(AV)) @ TA=55℃ | 50.0 A | - | - | - | - | - |
    | 非重复峰值正向浪涌电流 (IFSM) | 500 A | - | - | - | - | - |
    | 正向电压降 (VF) @ IF = 25.0A | 1.1 V | - | - | - | - | - |
    | 最大峰值正向浪涌电流 (IFSM) (per leg) | - | - | - | - | - | - |

    3. 产品特点和优势


    独特功能:
    - 玻璃封装技术,提供更好的机械强度和耐高温性。
    - 低正向电压降,提高效率。
    - 高浪涌电流能力,适合高电流应用环境。
    - 符合RoHS标准,无铅设计,绿色环保。
    市场竞争力:
    在高电流应用中,GBPC系列展现了卓越的稳定性和可靠性,具有明显的市场竞争优势。

    4. 应用案例和使用建议


    应用案例:
    1. 工业控制设备中作为电源整流部件。
    2. 太阳能逆变器系统中提供高效稳定的电力转换。
    使用建议:
    - 在安装时确保焊接点牢固且散热良好,以避免因过热导致的损坏。
    - 注意浪涌电流的防护,建议使用外部保护电路。

    5. 兼容性和支持


    兼容性:
    该系列产品可与多种电子元器件和设备兼容,例如逆变器、电机控制器等。
    支持信息:
    制造商提供了详尽的技术支持文档,包括安装指南、故障排除手册等,以便用户更好地利用产品。

    6. 常见问题与解决方案


    常见问题:
    1. 如何处理浪涌电流问题?
    2. 安装过程中如何避免短路?
    解决方案:
    1. 使用外部保护电路,如瞬态抑制二极管。
    2. 确保焊盘尺寸符合要求,并使用适当的焊接工艺。

    7. 总结和推荐


    总结:
    GBPC5001至GBPC5010系列玻璃整流桥凭借其出色的电气特性和可靠性,在高电流应用领域表现出色。通过其独特的技术优势,能够显著提升系统的性能和效率。
    推荐:
    鉴于其优越的技术参数和广泛的适用范围,强烈推荐用于需要高可靠性和高性能的电力电子系统中。

GBPC5010参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 500A
配置 -
If - 正向电流 50A
Ir - 反向电流 10μA
通用封装 GBPC
应用等级 工业级
零件状态 在售

GBPC5010厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

GBPC5010数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 GBPC5010 GBPC5010数据手册

GBPC5010封装设计

查看详情并下载
Symbol
Footprint
3D Model
