首页  >  产品百科  >  GBJ5010

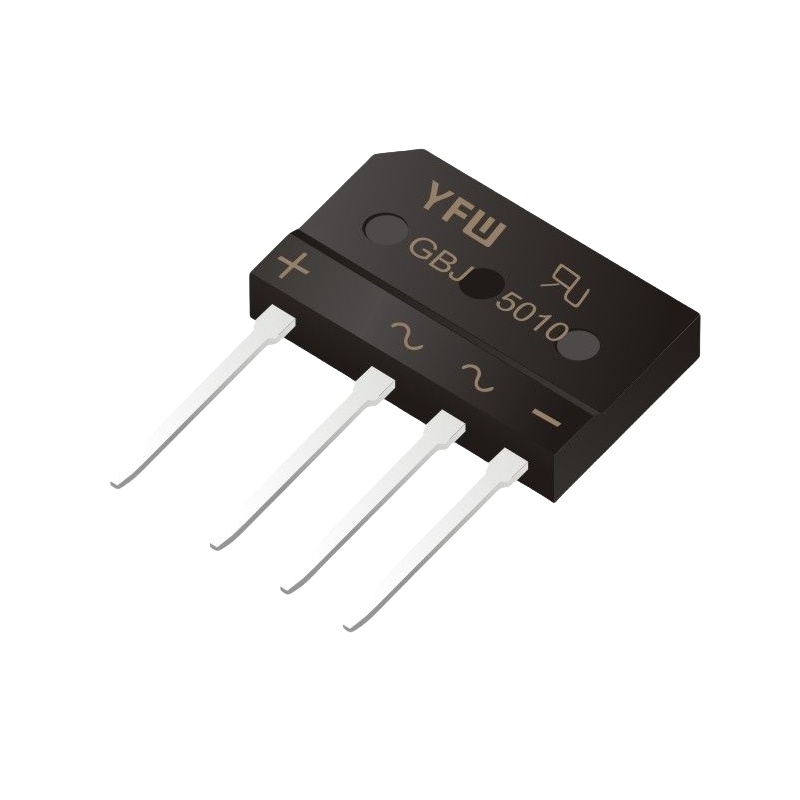

GBJ5010

产品分类: 整流二极管/整流桥
产品描述: 整流桥
供应商型号: 14M-GBJ5010 GBJ XL1800457
供应商: 云汉优选
标准整包数: 250
YFW/广东佑风微电子 整流二极管/整流桥 GBJ5010

GBJ5010概述

    电子元器件产品技术手册:YFW GBJ系列桥式整流器

    1. 产品简介


    YFW GBJ系列桥式整流器是一款专为高可靠性电路设计的电子元器件,特别适用于需要高效能整流的应用场景。该系列涵盖GBJ5001至GBJ5010等多种型号,具备不同的电压等级和电流容量,旨在满足各种印刷电路板的设计需求。

    2. 技术参数


    GBJ系列桥式整流器的主要技术参数如下:
    | 参数名称 | GBJ5001 | GBJ5002 | GBJ5004 | GBJ5006 | GBJ5008 | GBJ5010 |
    ||
    | 最大重复峰值反向电压 (VRRM) | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大有效值电压 (VRMS) | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 (VDC) | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均正向整流电流 (@Ta=85℃) | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A |
    | 峰值正向浪涌电流 (IFSM) | 500 A | 500 A | 500 A | 500 A | 500 A | 500 A |
    | 正向电压 (VF) | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V |
    | 最大直流反向电流 (@TJ=25°C) | 5 μA | 5 μA | 5 μA | 5 μA | 5 μA | 5 μA |
    | 最大直流反向电流 (@TJ=125°C) | 500 μA | 500 μA | 500 μA | 500 μA | 500 μA | 500 μA |
    | 熔断电流 (I2t) | 664 A2s | 664 A2s | 664 A2s | 664 A2s | 664 A2s | 664 A2s |
    其他关键参数包括:
    - 机械数据:外壳类型为GBJ,引脚焊接性能符合MIL-STD-202方法208标准,重量约为6.79克。
    - 工作温度范围:结温(Tj),存储温度范围(Tstg)为-55°C至+150°C。

    3. 产品特点和优势


    GBJ系列桥式整流器具有以下显著特点和优势:
    - 高可靠性:利用注塑成型工艺的可靠且低成本构造,使得整流器在高温环境下仍能稳定运行。
    - 快速浪涌保护:能够承受高达400安培的峰值过载电流。
    - UL认证材料:塑料材质通过U/L标准的94V-0阻燃分类。
    - 适用广泛:适用于印刷电路板上的各种电路设计。

    4. 应用案例和使用建议


    GBJ系列桥式整流器在多种应用场合中表现优异,例如:
    - 工业电源:作为高频整流模块的关键组件,提供稳定可靠的整流输出。
    - 家电设备:如空调、洗衣机等家电设备中,用于电源整流。
    使用建议:
    - 在高温环境下使用时,注意确保良好的散热条件,以延长产品寿命。
    - 对于电容负载应用,需按照手册建议降额20%使用。

    5. 兼容性和支持


    GBJ系列桥式整流器与其他标准接口兼容良好,可以方便地集成到现有系统中。厂商提供全面的技术支持和服务,包括产品安装指导、故障排查等。

    6. 常见问题与解决方案


    以下是部分常见问题及其解决办法:
    - Q1: 整流器工作时发热严重?
    - A1: 检查散热片是否安装正确,必要时增大散热片面积或改善空气流通条件。
    - Q2: 输出电压不稳定?
    - A2: 检查输入电压是否稳定,同时确认接线无误,检查滤波电容是否正常工作。

    7. 总结和推荐


    总体而言,YFW GBJ系列桥式整流器凭借其高可靠性和广泛应用的特性,在电力转换和整流领域具有显著的优势。该系列产品设计合理,能够在多种复杂环境中保持高性能,是许多应用的理想选择。强烈推荐给需要高可靠性、低成本整流解决方案的设计工程师。

GBJ5010参数

参数
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 500A
配置 -
If - 正向电流 50A
通用封装 GBJ
应用等级 工业级
零件状态 在售

GBJ5010厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

GBJ5010数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 GBJ5010 GBJ5010数据手册

GBJ5010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 2.6579
750+ ¥ 2.5827
2250+ ¥ 2.5075
库存: 250
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 664.47
直接购买
加入购物车
