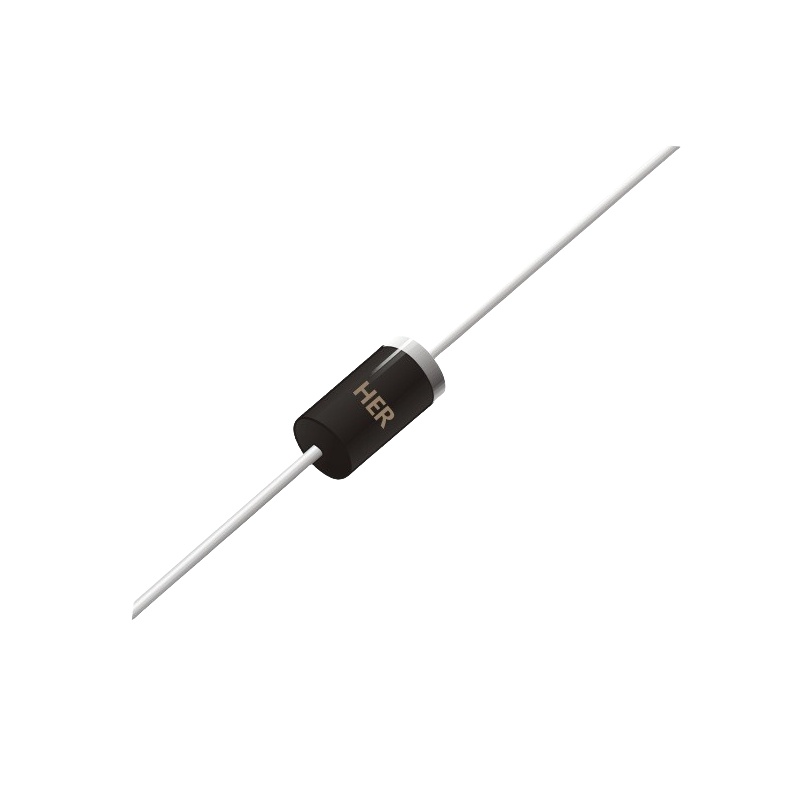

HER204

产品分类: 整流二极管/整流桥
产品描述: 高效率二极管
供应商型号: 14M-HER204 DO-15 B5500604
供应商: 云汉优选
标准整包数: 500
YFW/广东佑风微电子 整流二极管/整流桥 HER204

HER204概述

    # 高效硅整流器HER202至HER208技术手册

    产品简介


    高效硅整流器HER202至HER208系列(DO-15封装)是专为表面贴装应用设计的高性能半导体元件。这些整流器具有低正向电压降和反向漏电流小的特点,适用于多种电源管理和整流应用。通过优化的芯片设计和制造工艺,HER202至HER208系列提供了一种可靠的解决方案,能够在高温和高电压环境下稳定工作。

    技术参数


    以下是从技术手册中提取的关键技术参数:
    | 参数 | HER202 | HER203 | HER204 | HER205 | HER206 | HER207 | HER208 |

    | 最大重复峰值反向电压(VRRM) | 100 | 200 | 300 | 400 | 600 | 800 | 1000 |
    | 最大均方根电压(VRMS) | 70 | 140 | 210 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压(VDC) | 100 | 200 | 300 | 400 | 600 | 800 | 1000 |
    | 最大平均正向整流电流(IF(AV)) | 2.0 A | 2.0 A | 2.0 A | 2.0 A | 2.0 A | 2.0 A | 2.0 A |
    | 峰值正向浪涌电流(IFSM) | 60.0 A | 60.0 A | 60.0 A | 60.0 A | 60.0 A | 60.0 A | 60.0 A |
    | 最大瞬时正向电压(VF) | 0.95 | 1.25 | 1.65 | 1.65 | 1.65 | 1.65 | 1.65 |
    | 最大直流反向电流(IR) | 10 μA | 10 μA | 10 μA | 50 μA | 50 μA | 50 μA | 50 μA |
    | 最大反向恢复时间(Trr) | 50 ns | 75 ns | 75 ns | 75 ns | 75 ns | 75 ns | 75 ns |
    | 典型结电容(Cj) | 50 pF | 50 pF | 50 pF | 50 pF | 50 pF | 50 pF | 50 pF |
    | 典型热阻(RθJA) | 75°C/W | 75°C/W | 75°C/W | 75°C/W | 75°C/W | 75°C/W | 75°C/W |

    产品特点和优势


    1. 低轮廓封装:适用于自动化装配,确保高生产效率。
    2. 无铅:符合欧盟RoHS 2011/65/EU指令,绿色环保。
    3. 开放式结片:提高散热效率,增强可靠性。
    4. 易于表面安装:适合现代电子产品的需求,提升整体设计灵活性。

    应用案例和使用建议


    HER202至HER208系列广泛应用于各类电源转换器、电机驱动器和整流电路中。以下是几种典型应用场景及其使用建议:
    - 开关电源:在高频工作环境中,使用HER202至HER208可以有效降低能量损耗。
    - 工业控制设备:适用于恶劣的工作环境,如高温和振动条件下,保证系统的稳定运行。
    - 家用电器:在家电电源管理中,它们有助于实现更高效能和更长寿命。
    使用建议:
    - 在选择型号时,应考虑具体的应用要求,如电压和电流等级。
    - 确保散热设计合理,避免过热导致损坏。

    兼容性和支持


    HER202至HER208系列可与各种标准电源管理和整流电路兼容。制造商提供了全面的技术支持,包括样品申请、技术咨询和定制服务,确保客户能够快速有效地应用这些元件。

    常见问题与解决方案


    1. 温度范围问题:
    - 问题:在高温环境下,设备无法正常工作。
    - 解决方案:检查散热设计,增加散热片或风扇辅助散热。
    2. 反向电压问题:
    - 问题:设备反向电压不稳定,导致电流波动。
    - 解决方案:检查负载性质,确保在容性负载情况下适当降额使用。
    3. 焊接质量问题:
    - 问题:焊接不牢固导致接触不良。
    - 解决方案:使用符合MIL-STD-750标准的焊接工艺进行安装。

    总结和推荐


    HER202至HER208系列高效硅整流器凭借其优异的性能参数和可靠的设计,在各类电源管理和整流应用中表现出色。它们具备良好的电气特性和广泛的温度适应能力,适合现代电子产品的需求。基于以上优点,我们强烈推荐使用HER202至HER208系列作为高效、可靠的电源解决方案。

HER204参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 -
Ir - 反向电流 10μA
Vr-反向电压 -
反向恢复时间 50ns
通用封装 DO-15

HER204厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

HER204数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 HER204 HER204数据手册

HER204封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.1013
1500+ ¥ 0.0984
58000+ ¥ 0.0955
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 50.65
