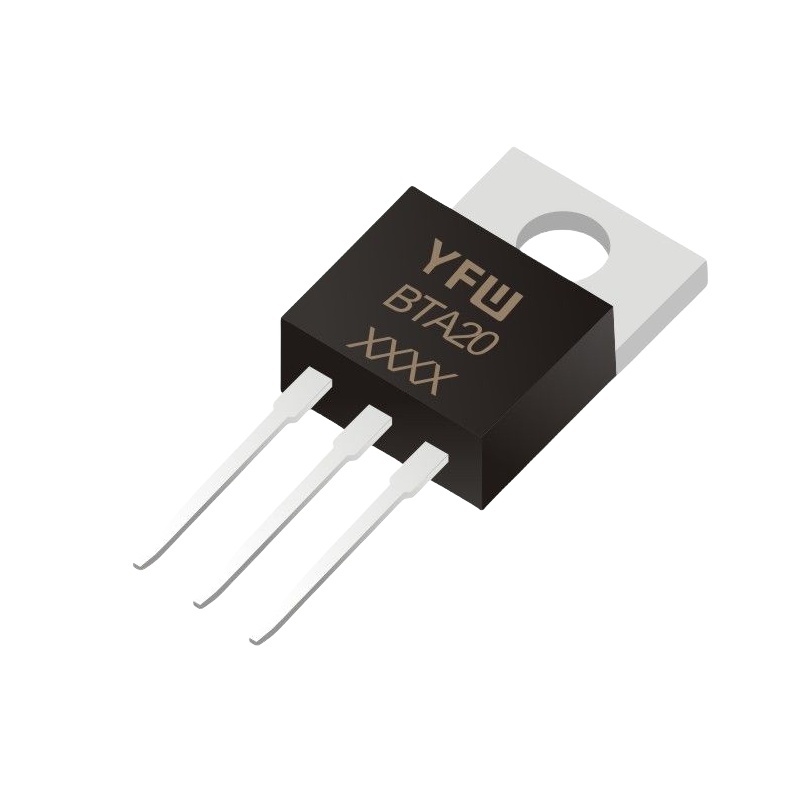

BTA20

产品分类: 晶闸管/可控硅
产品描述: 可控硅-三象限双向
供应商型号: 14M-BTA20 TO-220A FX4D35967
供应商: 云汉优选
标准整包数: 1000
YFW/广东佑风微电子 晶闸管/可控硅 BTA20

BTA20概述

    BTA20 TO-220A 技术手册解析

    产品简介


    BTA20 TO-220A 是一款三象限双向可控硅,适用于各种需要精确控制电流的应用。该器件采用 NPNPN 五层结构的硅双向技术,能够实现高工作结温和强大的换向能力。BTA20 TO-220A 通过 P 型对通扩散隔离和台而玻璃纯化工艺提高其可靠性,同时配备背而多层金属电极,进一步增强了其电气性能。该器件广泛应用于加热控制器、调速控制器、洗衣机、搅拌机、果汁机、电动工具、吸尘器等家用电器中。

    技术参数


    | 符号 | 参数 | 数值 | 单位 |
    | :: | :: | :: | :: |
    | IT(RMS) | 通态有效值电流 | 20 | A |
    | VDRM/VRRM | 断态重复峰值电压 | 600/800 | V |
    | VTM | 导通压降 | 1.55 | V |
    | ITSM | 通态不重复浪涌电流 | 210 | A |
    | I2t | I2t值 | 200 | A2·s |
    | dIT/dt | 通态电流临界上升率 | 50 | A/us |
    | IGM | 门极峰值电流 | 4 | A |
    | PG(AV) | 门极平均功率 | 1 | W |
    | TSTG | 存储温度 | -40~+150 | °C |
    | Tj | 工作结温 | -40~+125 | °C |

    产品特点和优势


    BTA20 TO-220A 的独特功能和优势如下:
    1. 高电压变化率 (dV/dt) 和 大电流变化率 (dI/dt):保证在复杂工作环境中稳定运行。
    2. 高可靠性和稳定性:P型对通扩散隔离和台而玻璃纯化工艺提升了器件的长期稳定性。
    3. 符合RoHS规范:满足环保要求,便于在各种场合中使用。
    4. 多功能性:适用于加热控制器、调速控制器、洗衣机等多种家用电器和工业设备,展示其广泛的适用范围。

    应用案例和使用建议


    - 加热控制器:利用BTA20 TO-220A可实现精确的温度控制,确保加热过程的稳定性。
    - 洗衣机:通过调节电机速度来优化洗涤效果,提升用户体验。
    - 电动工具:增强工具的耐久性和稳定性,确保操作安全。

    在实际应用中,建议注意散热问题,以避免过热现象。对于复杂电路设计,可参考厂商提供的应用指南和设计建议,确保BTA20 TO-220A的安全使用。

    兼容性和支持


    BTA20 TO-220A 支持与多种电子元器件及设备的兼容性,可用于各类通用控制系统。同时,制造商提供了详尽的技术支持和售后服务,帮助客户解决可能出现的技术难题。

    常见问题与解决方案


    - 问题1:通态压降过高
    - 解决方案:检查电路设计是否合理,如负载电阻是否合适。
    - 问题2:温度过热导致失效
    - 解决方案:优化散热设计,使用散热片或风扇辅助散热。
    - 问题3:电流波形不稳定
    - 解决方案:调整驱动电路,确保电流波形平稳。

    总结和推荐


    综上所述,BTA20 TO-220A 双向可控硅是一款高性能、多功能的电子元器件。其卓越的技术参数和广泛的适用性使其成为众多应用领域的理想选择。建议在需要高可靠性和高性能的应用中使用此产品。

BTA20参数

参数
RMS通态电流 20A
通态非重复峰值电流 -
断态电压 -
平均通态电流 -
开启状态电压 -
断态最大重复峰值漏电流 -
最大栅极触发电压 -
SCR类型 -
最大栅极触发电流 -
最大栅极峰值反向电压 -
通用封装 TO-220A

BTA20厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

BTA20数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 晶闸管/可控硅 YFW/广东佑风微电子 BTA20 BTA20数据手册

BTA20封装设计

查看详情并下载
Symbol
Footprint
3D Model
