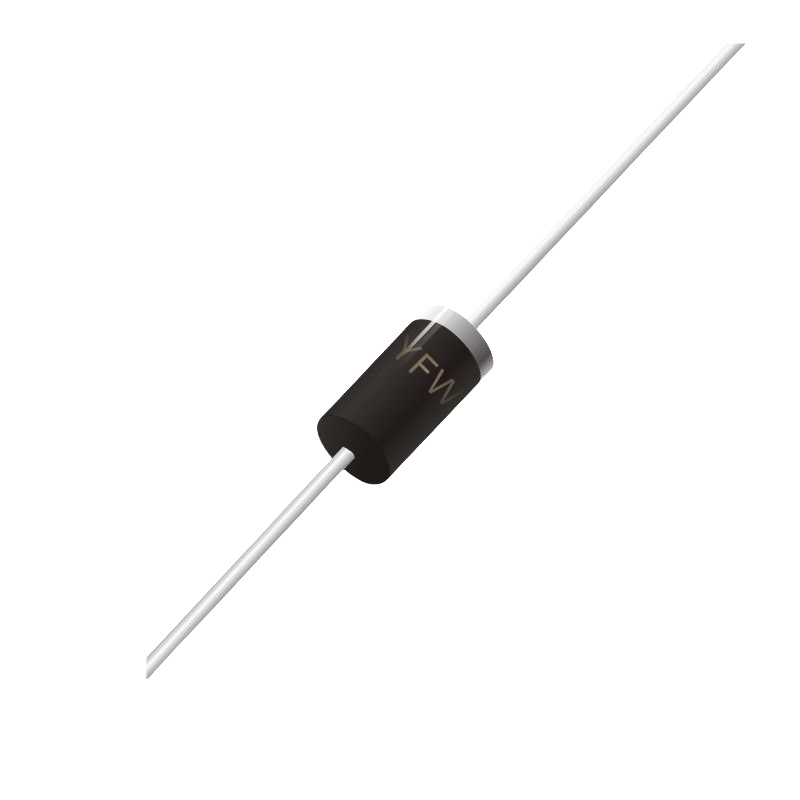

HER205

产品分类: 整流二极管/整流桥
产品描述: 高效率二极管
供应商型号: 14M-HER205 TB DO-15 B5500603
供应商: 云汉优选
标准整包数: 3000
YFW/广东佑风微电子 整流二极管/整流桥 HER205

HER205概述

    高效硅整流器 HER202-HER208 技术手册

    1. 产品简介


    本手册介绍了YFW Electronics公司生产的高效硅整流器HER202-HER208系列。这些硅整流器适用于表面安装,采用了低轮廓封装设计,特别适合自动化装配。该系列产品具有多种额定电压,从100V到1000V,可满足不同应用场景的需求。这些整流器主要用于单相半波整流电路,在电阻负载或电感负载下工作。它们在开关电源、逆变器和其他电力电子设备中有着广泛的应用。

    2. 技术参数


    以下是该系列硅整流器的主要技术规格:
    - 额定峰值反向电压 (VRRM):100V 至 1000V
    - 最大均方根电压 (VRMS):70V 至 700V
    - 最大直流阻断电压 (VDC):100V 至 1000V
    - 最大平均正向整流电流 (IF(AV)):2.0A
    - 最大瞬时正向浪涌电流 (IFSM):60.0A
    - 最大瞬时正向电压 (VF):1.0V 至 1.7V
    - 最大直流反向电流 (IR):500μA (Ta = 25°C)
    - 最大反向恢复时间 (Trr):50ns 至 75ns
    - 典型结电容 (Cj):50.0pF
    - 最大热阻 (RθJA):75°C/W
    - 工作和存储温度范围 (Tj, Tstg):-55°C 至 +150°C

    3. 产品特点和优势


    该系列产品具有以下特点和优势:
    - 表面安装适用性:适合自动化装配,提高生产效率。
    - 低轮廓封装:占用空间小,适用于紧凑设计。
    - 开路芯片结构:提供更佳的热稳定性。
    - 符合RoHS标准:环保无铅,适用于对环保要求高的应用场合。

    4. 应用案例和使用建议


    这些整流器广泛应用于各种电力电子设备中,如开关电源、逆变器、LED驱动器等。根据技术手册中的曲线图,可以观察到瞬时正向电压和电流的关系,有助于优化电路设计。例如,在高负载情况下,应确保电路能够承受瞬时正向浪涌电流 (IFSM),避免过载。

    5. 兼容性和支持


    HER202-HER208 系列整流器采用DO-15封装,这一通用封装形式使其易于与现有系统集成。YFW Electronics提供了全面的技术支持和售后维护服务,帮助用户快速解决问题并确保设备稳定运行。

    6. 常见问题与解决方案


    以下是一些常见的用户问题及相应的解决方案:
    - 问题1:整流器出现过热现象
    - 解决方案:检查散热设计是否合理,确保有足够的散热片或冷却装置。

    - 问题2:整流器反向漏电流过大
    - 解决方案:确保整流器工作温度在额定范围内,适当降低工作电压以减少漏电流。

    7. 总结和推荐


    综上所述,HER202-HER208 系列高效硅整流器以其高可靠性、良好的热性能和广泛的适用性成为市场上非常具有竞争力的产品。对于需要高电压和高可靠性应用的设计者来说,这是一个值得推荐的选择。同时,YFW Electronics提供的优质支持和售后服务也是选择该产品的重要因素之一。

HER205参数

参数
Vr-反向电压 -
反向恢复时间 50ns
正向浪涌电流 -
配置 -
If - 正向电流 -
Ir - 反向电流 10μA
通用封装 DO-15

HER205厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

HER205数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 HER205 HER205数据手册

HER205封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1172
9000+ ¥ 0.1139
57000+ ¥ 0.1106
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 351.6
