VTX-214-003-203

产品分类: AC-DC模块
厂牌: VIGORTRONIX
产品描述:
供应商型号: 2464655
供应商: element14
标准整包数: 1

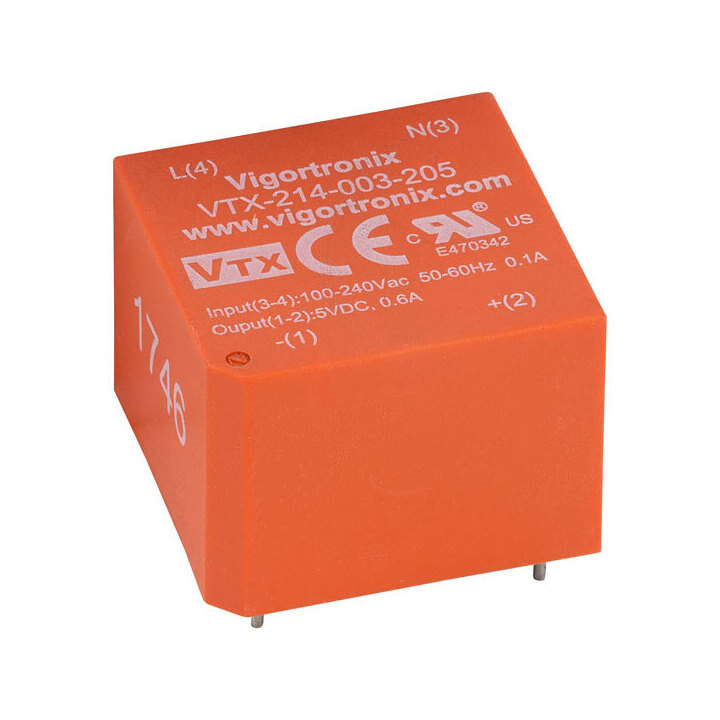

VIGORTRONIX AC-DC模块 VTX-214-003-203

VTX-214-003-203概述

    # 3 Watt Miniature AC-DC Converters

    产品简介


    Vigortronix公司生产的3瓦微型AC-DC转换器是一种小型PCB安装型电源转换器。这类产品的主要功能是将交流电(AC)或直流电(DC)转换为稳定且可调节的直流输出电压。适用于工业设备、电源设备、家用电器、仪器仪表、通信设备以及民用设备等多种应用场景。由于其小巧的尺寸和高可靠性,这些转换器能够在极端电磁干扰环境中稳定工作。

    技术参数


    输入规格
    - 输入电压:交流85V至264V,频率范围为47Hz至63Hz;直流100V至370V。
    - 输入电流:对于115VAC输入,最大电流为0.08A;对于230VAC输入,最大电流为0.045A。
    - 浪涌电流:对于115VAC输入,为10A;对于230VAC输入,为20A。
    - 泄漏电流:在230VAC / 50Hz条件下,最大为0.1mA RMS。
    - 外部输入保险丝:1安培慢熔断保险丝。
    输出规格
    - 输出电压:可以提供从3.3V到48VDC的多种选择,具体请参阅型号。
    - 输出电流:根据具体型号的不同,从几十毫安到几百毫安不等。
    - 负载调整率:全负载时变化率小于0.5%,0%至100%负载范围内变化率小于1%。
    - 纹波与噪声:最大纹波与噪声低于5%Vout。
    - 待机功率:230VAC输入时,最大待机功率为0.2W。
    - 过载保护:包括连续式、短路和过电流自我恢复保护。
    - 过电压保护:采用断续和连续模式,支持自我恢复。
    - 最小负载:无限制。
    一般规格
    - 绝缘强度:输入对输出,1分钟内3600VAC。
    - 绝缘电阻:输入对输出,在500VDC下大于100兆欧姆。
    - 工作温度:-25°C至+50°C。
    - 储存温度:-25°C至+105°C。
    - 湿度:无限制,最大湿度为95%RH。
    - 焊接温度:波峰焊接260°C±5°C;手工焊接360°C±5°C。
    - 切换频率:100kHz。
    - 安全等级:II类。
    - 平均故障间隔时间:>300,000小时。
    - 认证:符合IEC62368、EN62368、UL62368标准。

    产品特点和优势


    - 小型化设计:适合紧凑空间的应用场合,如家电、通信设备等。
    - 宽输入范围:适应不同电压和频率条件,降低电源配置复杂度。
    - 低纹波与噪声:确保输出电压稳定,提升系统整体性能。
    - 高可靠性:具备短路、过流和过压保护机制,保障设备长期运行。
    - 高效能:高效率的设计减少能源浪费,降低成本。
    - 宽工作温度范围:能够适应恶劣的工作环境,延长使用寿命。

    应用案例和使用建议


    这些转换器特别适用于需要小体积、高可靠性的场合。例如,在一些便携式设备或智能家居中,它们可以提供稳定的电源供应。针对极度恶劣的电磁干扰环境,Vigortronix推荐使用其提供的典型应用电路示例进行布局,以最大限度地降低干扰。用户还可以根据实际需求进行定制,以满足特定项目的特殊要求。
    使用建议
    - 在安装前确认输入电压和频率与设备匹配。
    - 针对电磁干扰问题,参考提供的应用电路图来设计布线,增强抗干扰能力。
    - 选择合适的外部滤波组件,确保最佳性能。

    兼容性和支持


    这些转换器可以与多种其他电子元器件和设备兼容,适用于广泛的电路设计。如果您有任何特殊需求,可以联系Vigortronix的技术团队寻求进一步的支持。制造商提供了详细的使用指南和技术支持服务,帮助用户更好地理解和应用这些转换器。

    常见问题与解决方案


    问题一:如何处理过电压报警?
    - 解决办法:检查并确认输出电压是否正常,调整电压设定。如果仍然存在问题,建议联系技术支持。
    问题二:设备启动困难怎么办?
    - 解决办法:确保输入电压和频率正确,检查所有连接是否牢固。如果依然无法解决,请联系制造商的技术支持。
    问题三:设备噪音大怎么办?
    - 解决办法:首先确认设备工作在适当的输入电压下。然后检查是否有外部干扰因素。如果仍然存在噪音问题,可以考虑添加外部滤波器,或者与供应商讨论进一步解决方案。

    总结和推荐


    综上所述,Vigortronix的3瓦微型AC-DC转换器以其卓越的性能、灵活的应用范围以及可靠的安全保护机制,成为众多设备的理想电源选择。其高效能、低成本的特点,使其在市场上具有很强的竞争力。对于需要高性能、小体积电源模块的应用场合,强烈推荐使用这款转换器。

VTX-214-003-203参数

参数
输出电压组数 -
类型 -
输出总功率 -
输出电流最大值 -
开关频率 -
输入电压最大值 -
输入电压最小值 -
特性 -
输出电压 -
输出方式 -
散热方式 -
最大容性负载 -
转换效率 -
包装方式 散装

VTX-214-003-203厂商介绍

Vigortronix是一家高科技公司,专注于研发和生产先进的电子设备和系统。公司主营产品包括但不限于以下几个分类:

1. 工业自动化设备:提供工业自动化解决方案,包括机器人、传感器和控制系统,广泛应用于制造业、物流和仓储等领域。

2. 能源管理解决方案:开发智能电网和可再生能源技术,帮助企业优化能源消耗,减少碳足迹。

3. 医疗设备:生产高精度医疗成像设备和诊断工具,服务于医疗保健行业,提高诊断准确性和治疗效率。

4. 通信技术:研发高速数据传输和网络通信设备,支持5G和6G网络的部署,推动信息通信技术的发展。

Vigortronix的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有广泛的国际合作伙伴和分销网络,能够快速响应全球市场的需求。

Vigortronix致力于通过技术创新和卓越服务,为客户创造价值,推动相关行业的技术进步。

VTX-214-003-203数据手册

厂牌 PDF简要描述 下载
VIGORTRONIX AC-DC模块 VIGORTRONIX VTX-214-003-203 VTX-214-003-203数据手册

VTX-214-003-203封装设计

查看详情并下载
Symbol
Footprint
3D Model
