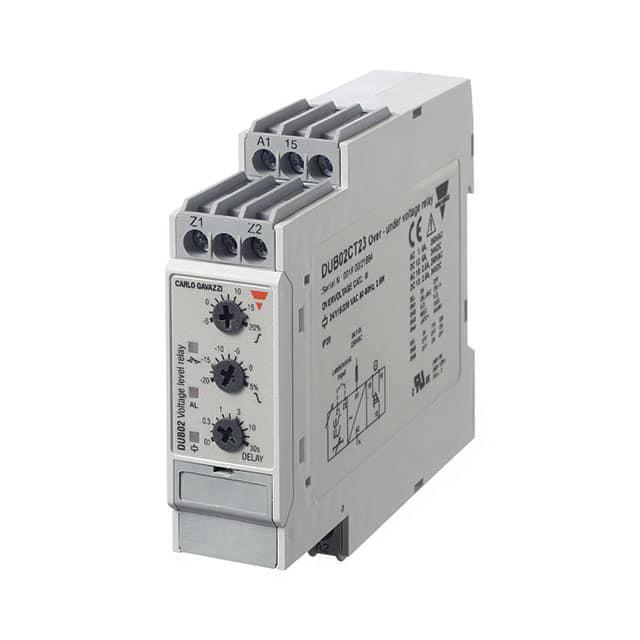

DUB02CT23

产品分类: 其他工具
厂牌: CARLO GAVAZZI
产品描述:
供应商型号: 225-DUB02CT23
供应商: Mouser
标准整包数: 1

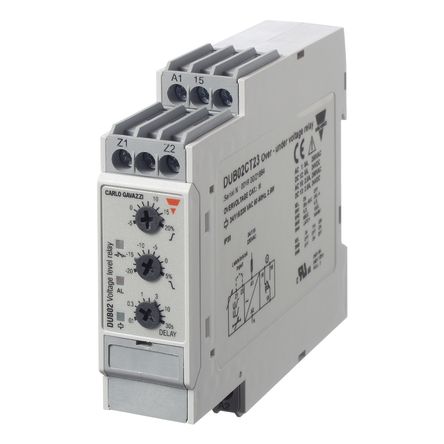

CARLO GAVAZZI 其他工具 DUB02CT23

DUB02CT23概述

    # 监控继电器技术手册

    1. 产品简介


    基本介绍
    监控继电器(TRMS AC Over/Under Voltage Monitoring Relays)用于监测电源电压是否在其设定范围内。这些继电器可以检测到它们自身的电源供应,并能根据不同的电压范围(24 VAC、115 VAC 或 230 VAC)进行调整。这些产品广泛应用于工业自动化、能源管理等领域,确保设备的稳定运行。
    主要功能
    - 实时监测电源电压的上下限。
    - 能够测量并调节自身电源供应。
    - 可以设置不同的延时时间和报警阈值。
    - 具备可编程的锁存和抑制功能。
    应用领域
    - 工业控制和自动化系统
    - 能源管理系统
    - 电力设备监测
    - 安全防护系统

    2. 技术参数


    供电规格
    - 输入电压范围:24 VAC、115 VAC、230 VAC
    - 电源供应:24 VAC ± 20%
    - 电源中断时间:< 40 ms
    性能参数
    - 输出规格:8 A SPDT 继电器(常开或常闭可选)
    - 额定绝缘电压:250 VAC
    - 接触额定值(银锡氧材料):
    - 电阻负载:交流 1 8 A @ 250 VAC;直流 12 5 A @ 24 VDC
    - 小型电感负载:交流 15 2.5 A @ 250 VAC;直流 13 2.5 A @ 24 VDC
    - 机械寿命:≥ 30 x 10^6 次操作
    - 电气寿命:≥ 10^5 次操作(在 8 A、250 V、cos ϕ = 1 下)
    环境要求
    - 工作温度:-20°C 至 60°C,相对湿度 < 95%
    - 存储温度:-30°C 至 80°C,相对湿度 < 95%
    - 防护等级:IP 20
    - 污染度:DUB02 为 3,PUB02 为 2
    外形尺寸
    - DUB02:22.5 x 80 x 99.5 mm
    - PUB02:36 x 80 x 94 mm
    - 材质:PA66 或 Noryl
    - 重量:约 150 g

    3. 产品特点和优势


    特点
    - 高精度:使用TRMS算法精确监测交流电压。
    - 灵活性:可通过DIP开关选择不同电压范围和延时时间。
    - 可靠性:具有高机械和电气寿命。
    - 易安装:符合DIN/EN 50 022标准,适用于DIN导轨安装。
    优势
    - 智能控制:具备锁存和抑制功能,可以根据需要控制继电器的操作。
    - 多重保护:提供过压和欠压报警,确保设备安全。
    - 简便调试:通过旋钮轻松设置报警阈值和延时时间。

    4. 应用案例和使用建议


    应用案例
    示例1
    当输入电压超出设定范围时,黄色LED灯亮起,红色LED灯闪烁,直到超过预设时间或电压恢复到设定范围内。
    示例2
    连接端子 Z1、Z2 或 8、9 启用锁存功能。黄色LED灯亮起,直到测量电压超过上界或低于下界。即使电压回到正常范围,继电器也会保持报警状态,直到电压变化超过设定延时。
    使用建议
    - 在使用前,务必检查输入电压是否符合要求。
    - 设置报警阈值时,考虑到系统的具体需求,合理设置延时时间。
    - 对于复杂的工业环境,建议定期检查继电器的工作状态,以确保其可靠运行。

    5. 兼容性和支持


    兼容性
    - DUB02和PUB02都支持DIN导轨安装和插件模块安装。
    - 其他电子元器件或设备的兼容性依赖于制造商的具体说明。
    支持
    - 供应商提供详细的用户手册和技术支持。
    - 产品质量保证期限内可免费维修或更换。

    6. 常见问题与解决方案


    常见问题
    1. 继电器不工作
    - 解决方法:检查输入电压是否正确,确保继电器接线无误。
    2. 报警频繁
    - 解决方法:重新设置报警阈值,确保设置在合理的范围内。
    3. LED灯不亮
    - 解决方法:检查继电器电源是否正常,确保LED灯电路连接良好。

    7. 总结和推荐


    综合评估
    这款监控继电器以其高精度、可靠性和易用性成为众多工业和商业应用的理想选择。其灵活的配置选项和耐用性使其成为市场上同类产品的强有力竞争者。
    推荐
    鉴于其出色的性能和适用性,我们强烈推荐此款监控继电器用于需要精确电压监测的场合。无论是工业自动化还是能源管理系统,这款继电器都能提供可靠的电压监控服务。

DUB02CT23参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

DUB02CT23厂商介绍

Carlo Gavazzi是一家意大利公司,专注于工业自动化和控制领域的产品制造和解决方案提供。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于机械手、自动化生产线等场合。
2. 继电器:包括固态继电器、过载继电器等,用于电路控制和保护。
3. 计时器和计数器:用于时间控制和计数功能。
4. 测量和监控设备:如电流表、电压表、功率表等,用于电力系统和设备的监测。
5. 通信接口:包括以太网模块、串行通信模块等,用于设备间的通信。

Carlo Gavazzi的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品技术领先。
2. 质量可靠:产品经过严格测试,质量稳定可靠。
3. 应用广泛:产品广泛应用于工业自动化、电力、交通等多个领域。
4. 服务完善:提供售前咨询、售后技术支持等全方位服务。

DUB02CT23数据手册

厂牌 PDF简要描述 下载
CARLO GAVAZZI 其他工具 CARLO GAVAZZI DUB02CT23 DUB02CT23数据手册

DUB02CT23封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 173.88 ¥ 1469.286
5+ $ 168.4908 ¥ 1423.7473
10+ $ 155.526 ¥ 1314.1947
25+ $ 150.4545 ¥ 1271.3405
50+ $ 124.824 ¥ 1054.7628
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1469.28
