ICS18L50F08PCB2E1

产品分类: 距离传感器
厂牌: CARLO GAVAZZI
产品描述: 8mm 4-Wire,PNP-NC 8V 60V 导线安装,螺纹安装 52mm(长度)
供应商型号: 2763220
供应商: 海外现货
标准整包数: 1

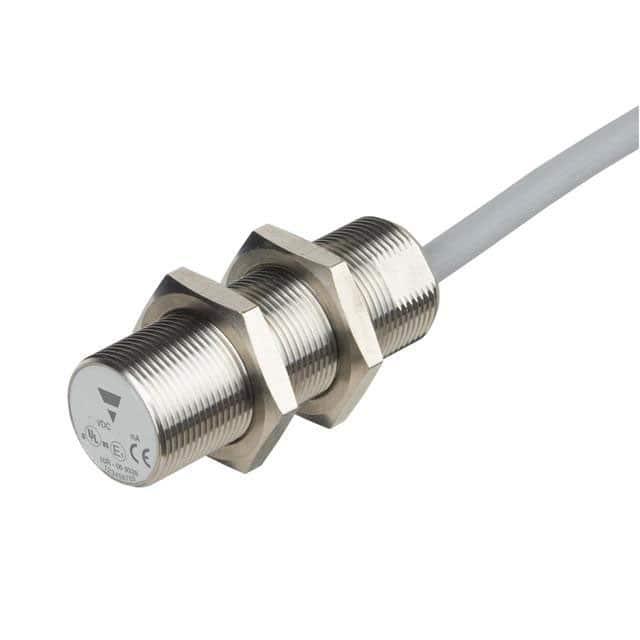

CARLO GAVAZZI 距离传感器 ICS18L50F08PCB2E1

ICS18L50F08PCB2E1概述

    # Carlo Gavazzi ICS12, ICS18 和 ICS30 非接触感应传感器技术手册

    产品简介


    Carlo Gavazzi 的 ICS 系列(包括 ICS12、ICS18 和 ICS30)是一系列高性能非接触式感应传感器,专为户外移动设备设计。这些传感器广泛应用于卡车、土方机械、农业机械、移动起重机和公交车等领域。由于它们安装在车辆上,因此必须能够承受高冲击和振动、极端温度以及频繁清洗的影响。

    技术参数


    主要规格
    - 型号: ICS12、ICS18 和 ICS30
    - 安装尺寸: M12、M18 和 M30
    - 工作距离: 4 mm 至 22 mm
    - 电源电压: 8 VDC 至 60 VDC
    - 输出类型: NPN 和 PNP 开路集电极
    - 输出电流: ≤ 200 mA
    - 保护等级: 短路、反向电压和过载保护
    性能参数
    - 工作温度范围: 操作:-40°C 至 +85°C,储存:-40°C 至 +85°C
    - 防护等级: IP67、IP68、IP69K
    - 抗振动性: 20 g (10...3000 Hz),每频率进行 50 次扫描循环
    - 抗冲击性: 100 g 半正弦冲击;每方向 3 次
    - 精度: 重复精度 ≤ 10%
    支持特性
    - 电磁兼容性: 符合 ISO 11452-2、EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5 和 EN 61000-4-6 标准
    - 过压保护: 负载断开保护,避免因电压突变导致的损坏
    - 使用寿命: 预计 MTTFd 达到 1678 至 1955 年(50°C 条件下)

    产品特点和优势


    - 完整的系列: 提供多种安装尺寸(M12、M18 和 M30),可选标准长度(4 mm 至 22 mm)。
    - 低机器停机时间: 扩展范围传感器比标准范围多 2 倍的工作距离,降低了机械损伤的风险。
    - E1 认证: 符合德国联邦运输管理局 E1 认证标准,适合用于汽车设备。
    - 强大的电磁兼容性: 可以抵抗高达 200 V/m 的辐射噪声,符合 EN 61000-4-2 和 EN 61000-4-3 标准。
    - 广泛的电源范围: 电源范围从 8 VDC 到 60 VDC,适用于各种车载电源环境。
    - 易于安装: 传感器具有铣削部分用于扳手固定,LED 指示灯可以显示短路或过载状态。
    - 高精度测量: 高级微控制器确保环境影响下的稳定性,在 -40°C 至 +85°C 范围内进行精确测量。
    - 可定制化: 提供尾缆解决方案和特殊连接器选项,满足 OEM 定制需求。
    - 可追溯性: 激光雕刻的产品编号和序列号保证每个传感器的可追溯性。

    应用案例和使用建议


    应用场景
    - 卡车: 在车辆行驶过程中检测金属部件位置和存在情况。
    - 土方机械: 用于设备维护期间的传感器校准和位置控制。
    - 农业机械: 用于自动化系统中的位置检测。
    - 移动起重机: 用于吊臂位置监控。
    - 公交车: 用于自动门控系统的存在检测。
    使用建议
    - 安装建议: 传感器在安装时应考虑自由区(无阻尼材料)的范围,例如 ICS12 非冲入型传感器需要 12 mm 的自由区。
    - 操作频率: 不同型号传感器的操作频率不同,需根据具体应用选择合适的型号。
    - 抗干扰措施: 使用屏蔽线缆减少电磁干扰对信号传输的影响。

    兼容性和支持


    - 兼容组件: 可单独购买的安装支架 AMB... 和连接器类型 CONx... 系列。
    - 厂商支持: Carlo Gavazzi 提供详细的技术文档和售后支持,确保客户能够顺利安装和使用传感器。

    常见问题与解决方案


    - 问题: 传感器指示灯闪烁
    - 解决方案: 检查是否有短路或过载现象,重新连接电缆或更换传感器。
    - 问题: 输出不稳定
    - 解决方案: 确保传感器与目标物之间的距离保持在有效范围内,并检查电缆连接是否稳固。
    - 问题: 传感器无法启动
    - 解决方案: 检查电源电压是否在工作范围内,确认电源极性正确,检查接线是否正确连接。

    总结和推荐


    ICS 系列传感器以其高耐用性、出色的抗环境干扰能力和广泛的电源适应性,在移动设备中表现优异。它们适合多种应用场景,提供了稳定的感应性能和可靠的使用寿命。基于其独特的功能和市场竞争力,我们强烈推荐 Carlo Gavazzi ICS 系列传感器作为工业应用中的首选非接触感应解决方案。

ICS18L50F08PCB2E1参数

参数
最大供电电流 -
最大工作供电电压 60V
最小工作供电电压 8V
输出类型 4-Wire,PNP-NC
感应距离 8mm
长*宽*高 52mm(长度)
安装方式 导线安装,螺纹安装
零件状态 在售
包装方式 盒装

ICS18L50F08PCB2E1厂商介绍

Carlo Gavazzi是一家意大利公司,专注于工业自动化和控制领域的产品制造和解决方案提供。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于机械手、自动化生产线等场合。
2. 继电器:包括固态继电器、过载继电器等,用于电路控制和保护。
3. 计时器和计数器:用于时间控制和计数功能。
4. 测量和监控设备:如电流表、电压表、功率表等,用于电力系统和设备的监测。
5. 通信接口:包括以太网模块、串行通信模块等,用于设备间的通信。

Carlo Gavazzi的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品技术领先。
2. 质量可靠:产品经过严格测试,质量稳定可靠。
3. 应用广泛:产品广泛应用于工业自动化、电力、交通等多个领域。
4. 服务完善:提供售前咨询、售后技术支持等全方位服务。

ICS18L50F08PCB2E1数据手册

厂牌 PDF简要描述 下载
CARLO GAVAZZI 距离传感器 CARLO GAVAZZI ICS18L50F08PCB2E1 ICS18L50F08PCB2E1数据手册

ICS18L50F08PCB2E1封装设计

查看详情并下载
Symbol
Footprint
3D Model
