ICB30S30F15POM1

产品分类: 距离传感器
厂牌: CARLO GAVAZZI
产品描述: 15mm 4-Wire,PNP-NO 10V 36V 螺纹安装 59mm(长度)
供应商型号: 225-ICB30S30F15POM1
供应商: Mouser
标准整包数: 1

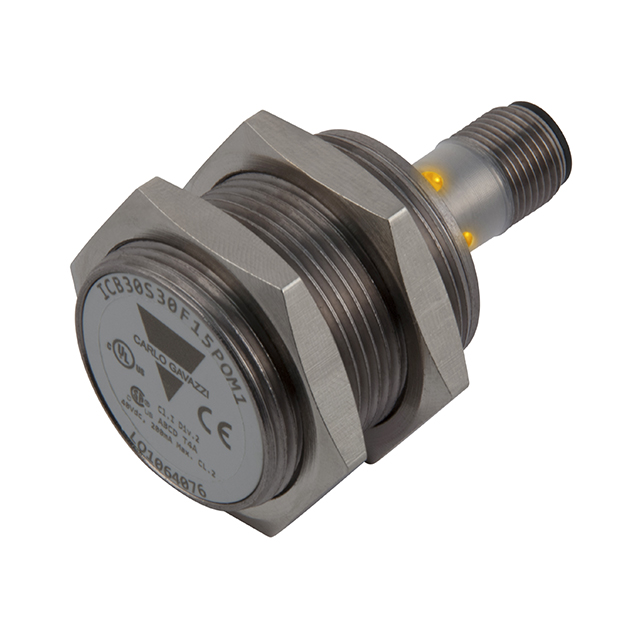

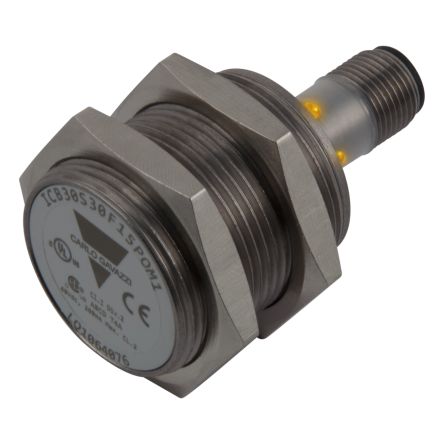

CARLO GAVAZZI 距离传感器 ICB30S30F15POM1

ICB30S30F15POM1概述

    电子元器件技术手册:ICB, M30型接近开关

    1. 产品简介


    ICB, M30型接近开关属于工业标准镍镀层黄铜外壳的感应式接近传感器。它们主要用于高感应距离需求的应用场合。这些传感器具有可选择的NPN或PNP输出,支持短电缆或插头版本,能实现平装或非平装安装方式。它们广泛应用于工业自动化、机械控制等领域。

    2. 技术参数


    - 额定操作电压(Ub):10至36 VDC(包含纹波)
    - 纹波(Ripple):≤ 10%
    - 输出电流(Ie):≤ 200 mA @ 50°C(≤ 150 mA @ 50-70°C)
    - 关态电流(Ir):≤ 50 μA
    - 空载供电电流(Io):≤ 15 mA
    - 电压降(Ud):最大 2.5 VDC @ 200 mA
    - 保护功能:反极性保护、短路保护、瞬态保护
    - 浪涌电压(Voltage transient):1 kV/0.5 J
    - 通电延迟时间(Power ON delay,tv):300 ms
    - 工作频率(f):≤ 1000 Hz

    3. 产品特点和优势


    ICB, M30型接近开关具备多种独特功能,如高感应距离(15到22毫米)、多种安装方式(平装或非平装)、以及灵活的输出配置(NPN或PNP)。它们具有良好的环境适应能力,能在-25°C至+70°C的工作温度范围内稳定运行。同时,其高效的浪涌电压保护和反极性保护功能使得它们能够在恶劣环境中可靠运行。这些特性使其在众多应用场合中表现出色,具备较高的市场竞争力。

    4. 应用案例和使用建议


    这些传感器常用于自动化生产线中的工件检测、包装机上的位置监控等。例如,在一个金属加工车间,可以将这些传感器安装在输送带上,用于检测工件的位置。为了获得最佳效果,建议将传感器安装在不导磁材料上,并保持一定距离以避免相互干扰。此外,使用合适的安装工具和安装方法,确保传感器正确安装并可靠固定。

    5. 兼容性和支持


    ICB, M30型接近开关提供多种电缆和插头版本,适用于不同的安装需求。它们还通过了cULus(UL508)和cCSAus认证,适用于危险区域的应用。厂商提供了详细的安装指南和支持服务,帮助用户正确安装和使用这些传感器。

    6. 常见问题与解决方案


    - 问题1:传感器无法正常工作。
    - 解决方案:检查电源电压是否符合要求,确认接线无误。如果问题依旧存在,请联系技术支持。

    - 问题2:LED指示灯闪烁。
    - 解决方案:这通常表示出现短路或过载。检查连接线路是否有短路现象,调整负载电流确保在安全范围内。
    - 问题3:传感器灵敏度不足。
    - 解决方案:请确认传感器周围是否有铁磁性材料,如有,请移除或更换为非磁性材料。必要时调整安装位置以优化传感器性能。

    7. 总结和推荐


    综上所述,ICB, M30型接近开关是一款高性能、多功能且易于安装的传感器,适用于各种工业自动化应用。凭借其广泛的额定操作电压范围、出色的保护功能和多种安装方式,它在市场上的竞争力较强。我们强烈推荐使用这款产品,尤其适合对可靠性要求高的应用场景。

ICB30S30F15POM1参数

参数
最大供电电流 -
最大工作供电电压 36V
最小工作供电电压 10V
输出类型 4-Wire,PNP-NO
感应距离 15mm
长*宽*高 59mm(长度)
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

ICB30S30F15POM1厂商介绍

Carlo Gavazzi是一家意大利公司,专注于工业自动化和控制领域的产品制造和解决方案提供。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于机械手、自动化生产线等场合。
2. 继电器:包括固态继电器、过载继电器等,用于电路控制和保护。
3. 计时器和计数器:用于时间控制和计数功能。
4. 测量和监控设备:如电流表、电压表、功率表等,用于电力系统和设备的监测。
5. 通信接口:包括以太网模块、串行通信模块等,用于设备间的通信。

Carlo Gavazzi的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品技术领先。
2. 质量可靠:产品经过严格测试,质量稳定可靠。
3. 应用广泛:产品广泛应用于工业自动化、电力、交通等多个领域。
4. 服务完善:提供售前咨询、售后技术支持等全方位服务。

ICB30S30F15POM1数据手册

厂牌 PDF简要描述 下载
CARLO GAVAZZI 距离传感器 CARLO GAVAZZI ICB30S30F15POM1 ICB30S30F15POM1数据手册

ICB30S30F15POM1封装设计

查看详情并下载
Symbol
Footprint
3D Model
