RSWT6025GGV10

产品分类: 电机驱动器
厂牌: CARLO GAVAZZI
产品描述: 220V~600V 交流电机 100V~240VAC 100V~240VAC DIN导轨安装
供应商型号: N-RSWT6025GGV10
供应商: 云汉优选
标准整包数: 1

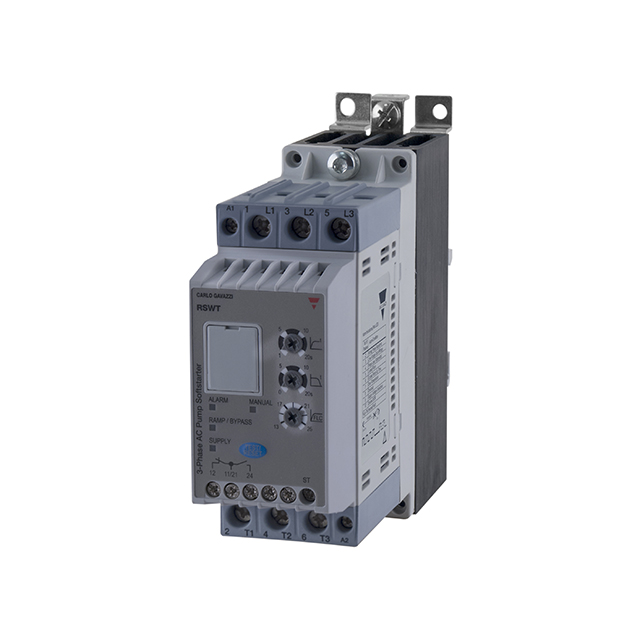

CARLO GAVAZZI 电机驱动器 RSWT6025GGV10

RSWT6025GGV10概述

    Carlo Gavazzi RSWT 三相交流泵和通风机软启动器

    产品简介


    Carlo Gavazzi 的 RSWT 系列是一款极其紧凑且易于使用的三相软启动器,适用于额定电流高达 90 Arms 的交流泵和通风机。RSWT 通过三个调节旋钮轻松设置启动参数,集成的电机过载保护(等级 10)提升了安装的灵活性。该产品广泛应用于固定转速的交流泵和通风机系统,旨在降低启动电流并减少电机在启动和停止时的压力。

    技术参数


    - 额定工作电压范围:
    - 操作电压(Ue):220 - 400 VAC(±10%)
    - 控制电压(Uc):110 - 400 VAC(±10%),24 VAC/DC(±10%)
    - 电流范围:
    - RSWT40 系列:12 Arms - 90 Arms
    - RSWT60 系列:12 Arms - 90 Arms
    - 温度范围:
    - 工作温度:-20°C 到 +60°C
    - 存储温度:-40°C 到 +80°C
    - 其他参数:
    - 防护等级:IP20
    - 过压类别:III 类
    - 额定绝缘电压:630 VAC / 690 VAC
    - 绝缘耐压:2.5 kVrms
    - 电磁兼容性:符合 IEC/EN 61000-6-2 和 IEC/EN 61000-6-3 标准

    产品特点和优势


    - 易用性: 配备自学习算法,自动调整启动参数以优化电机的启动和停止过程。
    - 快速安装和配置: 仅需三个设置参数(FLC、加速时间和减速时间)即可完成配置。
    - 紧凑设计: 不同电流范围的产品尺寸各异,适合不同的空间需求。
    - 集成保护: 提供电机过载保护和诊断功能。
    - 多用途选择: 便于根据应用需求选择合适的型号。

    应用案例和使用建议


    典型应用包括废水泵、离心泵、真空泵及离心风机。在选择型号时,需考虑电机的功率、启动电流等因素。例如,在为额定电流为 22 Arms 的电机选择型号时,可以参考表 1 中的数据来选择合适的产品型号。
    - 废水泵:建议使用 10 类的保护级别。
    - 离心风机:直径大于 0.5 米的离心风机,建议使用 20 类保护级别,并需考虑外部过载保护。

    兼容性和支持


    - 外部电源: 部分型号支持 100 - 240 VAC 或 24 VAC/DC 外部控制电压。
    - 制造商支持: 提供详细的技术手册、故障排除指南及 CAD 图纸下载链接。

    常见问题与解决方案


    1. 启动电流过大:
    - 解决方法:检查电机的 FLC 设置是否正确,必要时重新校准。

    2. 频繁报警:
    - 解决方法:确认负载条件未发生变化,若变化较大,需要重新设置启动参数。

    总结和推荐


    总体而言,Carlo Gavazzi RSWT 系列软启动器以其紧凑设计、易用性和高可靠性成为众多工业应用的理想选择。尤其适用于对启动电流有严格要求的应用场景,如废水泵和离心风机。强烈推荐用于需要频繁启停电机的场合,确保设备稳定运行并延长电机寿命。
    以上信息是基于 Carlo Gavazzi 提供的技术手册编写而成,希望对您选择和使用 RSWT 系列产品有所帮助。

RSWT6025GGV10参数

参数
功率 -
工艺 -
最大工作供电电压 100V~240VAC
拓扑 -
额定电流 -
电压 - 负载 220V~600V
接口类型 -
电机类型 - AC,DC -
最小工作供电电压 100V~240VAC
功能 -
电机类型 交流电机
安装方式 DIN导轨安装
零件状态 停产
包装方式 盒装,散装

RSWT6025GGV10厂商介绍

Carlo Gavazzi是一家意大利公司,专注于工业自动化和控制领域的产品制造和解决方案提供。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于机械手、自动化生产线等场合。
2. 继电器:包括固态继电器、过载继电器等,用于电路控制和保护。
3. 计时器和计数器:用于时间控制和计数功能。
4. 测量和监控设备:如电流表、电压表、功率表等,用于电力系统和设备的监测。
5. 通信接口:包括以太网模块、串行通信模块等,用于设备间的通信。

Carlo Gavazzi的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品技术领先。
2. 质量可靠:产品经过严格测试,质量稳定可靠。
3. 应用广泛:产品广泛应用于工业自动化、电力、交通等多个领域。
4. 服务完善:提供售前咨询、售后技术支持等全方位服务。

RSWT6025GGV10数据手册

厂牌 PDF简要描述 下载
CARLO GAVAZZI 电机驱动器 CARLO GAVAZZI RSWT6025GGV10 RSWT6025GGV10数据手册

RSWT6025GGV10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 500.8818 ¥ 4257.4953
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4257.49
