首页  >  产品百科  >  RSE2312-BS

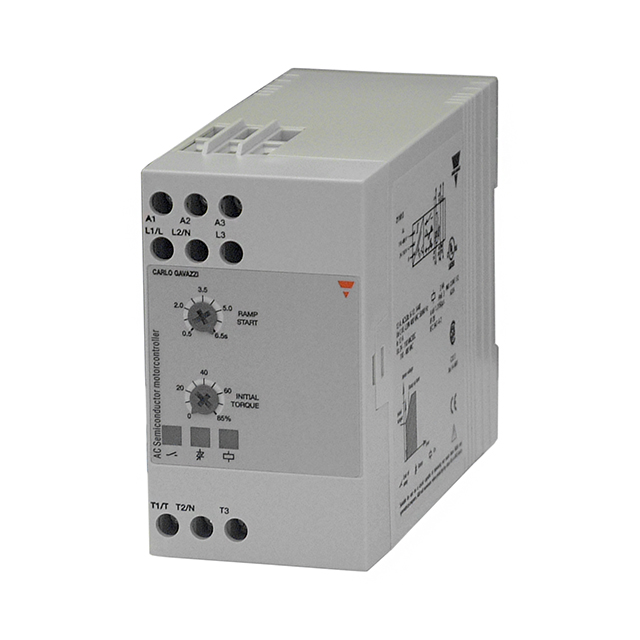

RSE2312-BS

产品分类: 电机驱动器
厂牌: CARLO GAVAZZI
产品描述: 佳乐, 1相 软启动器 RSE 系列, 额定功率3 kW
供应商型号: N-RSE2312-BS
供应商: 云汉优选
标准整包数: 1
CARLO GAVAZZI 电机驱动器 RSE2312-BS

RSE2312-BS概述

    # 电子元器件产品技术手册:固态电机控制器

    产品简介


    本产品是一款用于软启动单相运行电容感应电动机的固态电机控制器。其主要功能包括对大多数单相电机进行软启动,以及通过在三相电机中使用减少扭矩的功能来降低扭矩。该控制器适用于多种电压等级(高达400 VAC,50/60 Hz),并且配备了内置的瞬态过电压保护功能和半导体旁路功能。控制器采用紧凑设计,易于使用,非常适合需要平滑启动且需减少机械应力的应用场景。

    技术参数


    - 控制电压 (Uc): 24至110 VAC/DC ±15% 或 110至480 VAC ±15%
    - 额定绝缘电压: 630 V rms
    - 过电压类别: III类 (IEC 60664)
    - 额定工频耐压: 2.5 kVAC (rms)
    - 冲击电压额定值: 4 kV (1.2/50 µs)
    - 额定操作电流: 12 AAC
    - 最大软启动次数: 每小时19次(温度为25°C)
    - 最小负载电流: 200 mAAC rms
    - 功率: 2 VA
    - 软启动时间: 0.5至6.5秒
    - 初始扭矩调整范围: 0至85%额定扭矩
    - 过载保护: 需单独安装
    - 防护等级: IP20
    - 工作温度: -20°C至+50°C
    - 存储温度: -50°C至+85°C

    产品特点和优势


    该固态电机控制器具有独特的软启动功能和内置的过电压保护功能,使得其能够显著减少启动时对机械设备和传动系统的磨损。其紧凑设计和易于操作的界面使其成为各类工业和商业应用的理想选择。此外,其可调的软启动时间和初始扭矩调整范围提供了更高的灵活性和精度。

    应用案例和使用建议


    应用案例
    该控制器适用于需要软启动的单相电容感应电动机,特别适合于那些要求平滑启动以减少机械应力和磨损的应用场景,例如工业制造设备、空调系统、泵和风扇等。
    使用建议
    1. 在首次使用前,应确保所有参数(如软启动时间和初始扭矩)已经按照实际情况进行了正确设置。
    2. 确保电机电缆的短路保护装置符合相关标准,特别是当存在短路风险时,应采用超快熔断器(例如Ferraz 6.9 gRB 10-25)来保护控制器。
    3. 当控制器进行三相扭矩减少启动时,务必在停止电机后打开C1开关,以避免电机进入两相运行状态。

    兼容性和支持


    该固态电机控制器与市场上常见的电源和其他电子设备兼容。制造商提供详细的安装指南和支持文档,以帮助用户更好地了解如何正确安装和维护控制器。此外,产品已获得UL、cUL和CSA认证,确保其符合国际安全标准。

    常见问题与解决方案


    1. 问题: 控制器启动时电机不转。
    - 解决方法: 检查初始扭矩设置是否合适,并调整软启动时间。同时,确认所有连接正确无误。
    2. 问题: 电机启动后立即停止。
    - 解决方法: 调整初始扭矩至适当水平,重新启动电机。如果问题持续存在,检查是否有过载现象。
    3. 问题: 绿色指示灯亮但电机没有反应。
    - 解决方法: 检查控制输入信号是否正常,确认电源连接正确。

    总结和推荐


    总体而言,这款固态电机控制器以其高可靠性和灵活性在市场上表现出色。它不仅能够有效减少电机启动时的机械应力和磨损,还能提供灵活的软启动时间和初始扭矩调整。我们强烈推荐该产品用于各种需要平滑启动的应用场景。

RSE2312-BS参数

参数
电机类型 - AC,DC -
拓扑 -
额定电流 12A
电机类型 交流电机
工艺 -
功率 3KW
功能 -
电压 - 负载 230V
最大工作供电电压 24V~110VAC/DC, 110~480VAC
最小工作供电电压 24V~110VAC/DC, 110~480VAC
接口类型 -
长*宽*高 77.4mm*45mm*102.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

RSE2312-BS厂商介绍

Carlo Gavazzi是一家意大利公司,专注于工业自动化和控制领域的产品制造和解决方案提供。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于机械手、自动化生产线等场合。
2. 继电器:包括固态继电器、过载继电器等,用于电路控制和保护。
3. 计时器和计数器:用于时间控制和计数功能。
4. 测量和监控设备:如电流表、电压表、功率表等,用于电力系统和设备的监测。
5. 通信接口:包括以太网模块、串行通信模块等,用于设备间的通信。

Carlo Gavazzi的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品技术领先。
2. 质量可靠:产品经过严格测试,质量稳定可靠。
3. 应用广泛:产品广泛应用于工业自动化、电力、交通等多个领域。
4. 服务完善:提供售前咨询、售后技术支持等全方位服务。

RSE2312-BS数据手册

厂牌 PDF简要描述 下载
CARLO GAVAZZI 电机驱动器 CARLO GAVAZZI RSE2312-BS RSE2312-BS数据手册

RSE2312-BS封装设计

查看详情并下载
Symbol
Footprint
3D Model
