WM30 AV5 3 H

产品分类: 面板测量仪
厂牌: CARLO GAVAZZI
产品描述:
供应商型号:
供应商:
标准整包数: 0
CARLO GAVAZZI 面板测量仪 WM30 AV5 3 H

WM30 AV5 3 H概述

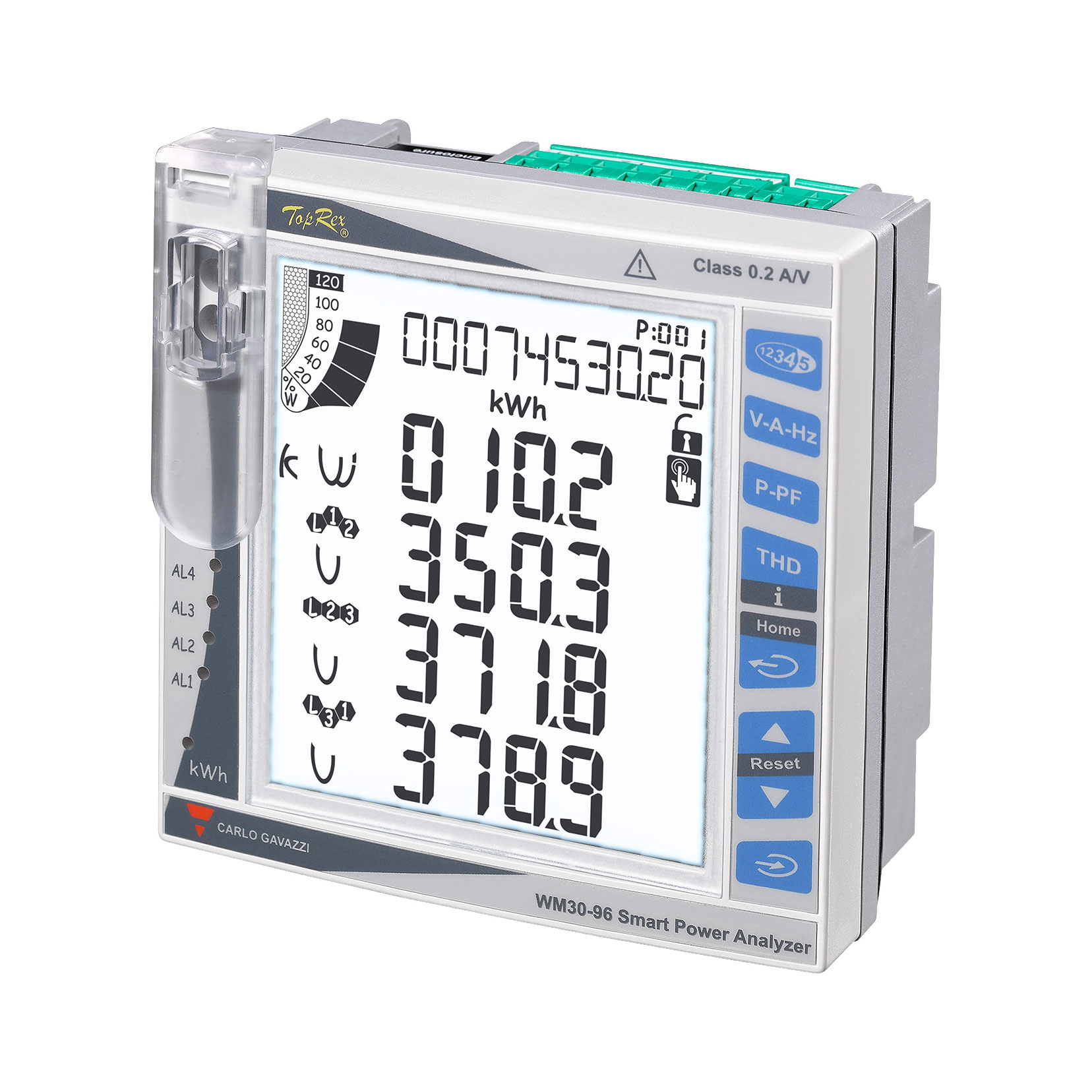

    WM30 96 三相智能功率分析仪

    1. 产品简介


    WM30 96 是一款高性能的三相智能功率分析仪,集成了先进的配置系统和液晶数据显示功能。该产品特别适合用于测量主要电力变量,如电压、电流、有功功率、无功功率、视在功率等。其紧凑的设计使得它非常适合于面板安装,前端防护等级达到IP65,符合NEMA4X和NEMA12标准,确保在恶劣环境下的稳定运行。

    2. 技术参数


    - 精度:±0.2% RDG(电流/电压)
    - 电能测量:Class 0.5S(有功电能),Class C(有功电能),Class 2(无功电能)
    - 测量范围:
    - 电流:AV5 和 AV6 模型:5(6)A;AV4 和 AV7 模型:1(2)A
    - 电压:AV4 和 AV5 模型:400/690VLL;AV6 和 AV7 模型:100/208VLL
    - 频率范围:40Hz 到 440Hz
    - 电源:100-240VAC/DC,24-48VDC/AC
    - 显示和编程:适应性显示和编程(Easyprog 功能)
    - 防护等级:IP65,NEMA4X,NEMA12
    - 尺寸:96mm x 96mm
    - 绝缘:符合相关标准

    3. 产品特点和优势


    WM30 96 的主要特点包括高精度测量(±0.2% RDG),广泛的测量范围和频率范围(40Hz 至 440Hz),以及高达 32 次谐波的分析能力。此外,该设备还支持多种通信协议,如 MODBUS-RTU,MODBUS TCP/IP,BACnet-IP,BACnet MS/TP,以及 PROFIBUS DP V0。这些通信接口为系统集成提供了极大的灵活性。

    4. 应用案例和使用建议


    WM30 96 可广泛应用于能源管理、建筑自动化系统和工业控制等领域。例如,在一个建筑自动化系统中,可以使用 WM30 96 来监测和管理建筑物内的电力消耗情况。对于工业应用,它可以用来监控生产线上的能耗,并提供实时反馈以优化能源使用。建议在安装时选择合适的模块配置,确保满足特定的应用需求。例如,如果需要额外的数字输出或模拟输出,可以添加相应的模块。

    5. 兼容性和支持


    WM30 96 支持多种通信协议,包括 MODBUS RTU、MODBUS TCP/IP、BACnet-IP、BACnet MS/TP 和 PROFIBUS DP V0。这使得它能够与其他电子设备和系统无缝集成。制造商提供了完善的文档和支持服务,确保用户能够轻松地进行设备的安装、配置和维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查电源连接和输入电压是否符合要求 |
    | 数据读取不准确 | 确认通信设置正确,并检查是否有干扰源影响信号传输 |
    | 指示灯不亮 | 检查设备是否已正确接地 |

    7. 总结和推荐


    综上所述,WM30 96 三相智能功率分析仪是一款功能强大且性能可靠的设备,适用于多种复杂应用环境。其高精度、多功能通信接口和易用性使其在市场上具有很强的竞争力。强烈推荐给需要高性能电力监测解决方案的用户。

WM30 AV5 3 H参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装

WM30 AV5 3 H厂商介绍

Carlo Gavazzi是一家意大利公司,专注于工业自动化和控制领域的产品制造和解决方案提供。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于机械手、自动化生产线等场合。
2. 继电器:包括固态继电器、过载继电器等,用于电路控制和保护。
3. 计时器和计数器:用于时间控制和计数功能。
4. 测量和监控设备:如电流表、电压表、功率表等,用于电力系统和设备的监测。
5. 通信接口:包括以太网模块、串行通信模块等,用于设备间的通信。

Carlo Gavazzi的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品技术领先。
2. 质量可靠:产品经过严格测试,质量稳定可靠。
3. 应用广泛:产品广泛应用于工业自动化、电力、交通等多个领域。
4. 服务完善:提供售前咨询、售后技术支持等全方位服务。

WM30 AV5 3 H数据手册

厂牌 PDF简要描述 下载
CARLO GAVAZZI 面板测量仪 CARLO GAVAZZI WM30 AV5 3 H WM30 AV5 3 H数据手册

WM30 AV5 3 H封装设计

查看详情并下载
Symbol
Footprint
3D Model
