BQTF2

产品分类: 面板测量仪
厂牌: CARLO GAVAZZI
产品描述: Carlo Gavazzi 数字面板仪表, 测量输入:0.001Hz → 50kHz,用于交流信号, 14.2mm高切面, LED 指示灯
供应商型号: 2565055
供应商: 欧时
标准整包数: 1

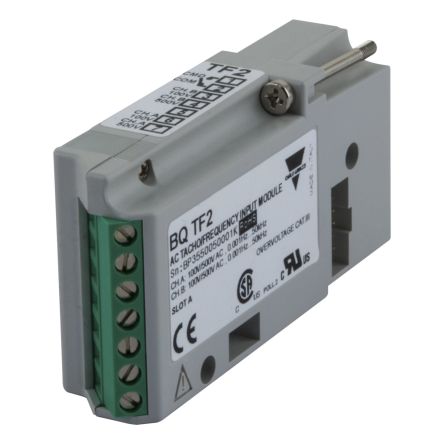

CARLO GAVAZZI 面板测量仪 BQTF2

BQTF2概述


    产品简介


    电子元器件:UDM35数字面板仪表
    UDM35是一款多功能输入模块化的数字面板仪表,具有3 1/2位DGT LED显示。它适用于电流、电压、温度、电阻、速率、频率、转速和周期的测量。其主要功能包括交直流电流和电压测量、温度测量(支持铂热电阻和热电偶)、电阻测量、频率和周期测量等。这些测量范围和功能可以通过键盘或通过PC端的可选UdmSoft软件轻松编程。

    技术参数


    - 基本精度:0.1%读数精度
    - 交流电流和电压测量:可选择的满量程(200μA至5A)
    - 直流电流和电压测量:可选择的满量程(200mV至500V)
    - 温度测量:可选的摄氏度(°C)或华氏度(°F),支持铂热电阻(Pt100-250-500-1000)、镍热电阻(Ni100)和各种热电偶(J-K-S-T-E)
    - 电阻测量:可选择的满量程(20Ω至20kΩ)
    - 频率测量:双通道频率测量,0.001Hz至50kHz
    - 报警设置点:可选多达4个独立的报警设置点
    - 模拟输出:可选20mA/10VDC模拟输出
    - 通信接口:可选RS485或RS232串行端口,支持MODBUS、JBUS通信协议
    - 输入阻抗:根据不同的测量模块有所不同,例如BQ LSX/BQ LSE/BQ LSF的阻抗在2.2kΩ至200kΩ之间
    - 输入过载:连续过载能力在毫安级别,瞬态过载能力高达100A
    - 电源要求:90至260V AC/DC(标准)、18至60V AC/DC(可选)、10至28V DC(可选)

    产品特点和优势


    - 高精度测量:支持交流电流和电压测量的TRMS功能,确保即使对于非正弦波形也能准确测量。
    - 多种测量范围和功能:可编程测量范围和类型,适应多种应用场景。
    - 环境适应性强:具备IP67、NEMA12、NEMA4x保护等级,适合室内使用。
    - 多功能报警:可选多达4个独立报警设置点,提供灵活的监控和控制功能。
    - 远程编程和支持:可通过UdmSoft软件对仪表进行远程编程,方便调试和管理。

    应用案例和使用建议


    应用场景:
    - 在工业自动化领域中用于监测生产线上的温度、电流和电压参数。
    - 在建筑自动化系统中用于环境监测,如温湿度监控。
    - 在医疗设备中用于体温和心率监测。
    使用建议:
    - 对于高精度要求的应用场景,应尽量选择高精度的测量模块,并注意环境条件的变化以避免温度漂移带来的误差。
    - 在安装过程中,需注意正确的接线方式和防护等级的选择,确保设备在恶劣环境中稳定运行。

    兼容性和支持


    UDM35可以与多种电子元器件或设备兼容,支持通过RS485或RS232串行端口进行数据交换,并支持MODBUS、JBUS通信协议。制造商提供了丰富的技术支持,包括软件工具(如UdmSoft)以及详细的文档和指南。

    常见问题与解决方案


    问题1:仪表显示Err指示
    - 原因:频率超出测量范围。
    - 解决方案:检查并调整测量范围,重新校准或更换适当模块。
    问题2:仪表显示EEE指示
    - 原因:探头连接开路。
    - 解决方案:确保探头正确连接并稳固固定。
    问题3:仪表显示Err指示
    - 原因:频率测量超过设定范围。
    - 解决方案:调整频率测量范围或更换相应模块。

    总结和推荐


    总体而言,UDM35数字面板仪表以其多样的测量能力和强大的功能成为工业测量领域的优选产品。它不仅在技术参数上表现出色,而且在可靠性、易用性方面也具有明显的优势。对于需要高精度、多功能且易于集成的测量需求,强烈推荐使用UDM35。
    通过其广泛的适用范围、可靠的性能和完善的售后服务,UDM35无疑将成为众多用户的理想选择。

BQTF2参数

参数
零件状态 在售
包装方式 盒装

BQTF2厂商介绍

Carlo Gavazzi是一家意大利公司,专注于工业自动化和控制领域的产品制造和解决方案提供。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于机械手、自动化生产线等场合。
2. 继电器:包括固态继电器、过载继电器等,用于电路控制和保护。
3. 计时器和计数器:用于时间控制和计数功能。
4. 测量和监控设备:如电流表、电压表、功率表等,用于电力系统和设备的监测。
5. 通信接口:包括以太网模块、串行通信模块等,用于设备间的通信。

Carlo Gavazzi的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品技术领先。
2. 质量可靠:产品经过严格测试,质量稳定可靠。
3. 应用广泛:产品广泛应用于工业自动化、电力、交通等多个领域。
4. 服务完善:提供售前咨询、售后技术支持等全方位服务。

BQTF2数据手册

厂牌 PDF简要描述 下载
CARLO GAVAZZI 面板测量仪 CARLO GAVAZZI BQTF2 BQTF2数据手册

BQTF2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 183.7445 ¥ 1552.6412
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1552.64
直接购买
加入购物车
