EM2696AV53HO3S1XX

产品分类: 面板测量仪
厂牌: CARLO GAVAZZI
产品描述:
供应商型号: N-EM2696AV53HO3S1XX
供应商: 云汉优选
标准整包数: 1

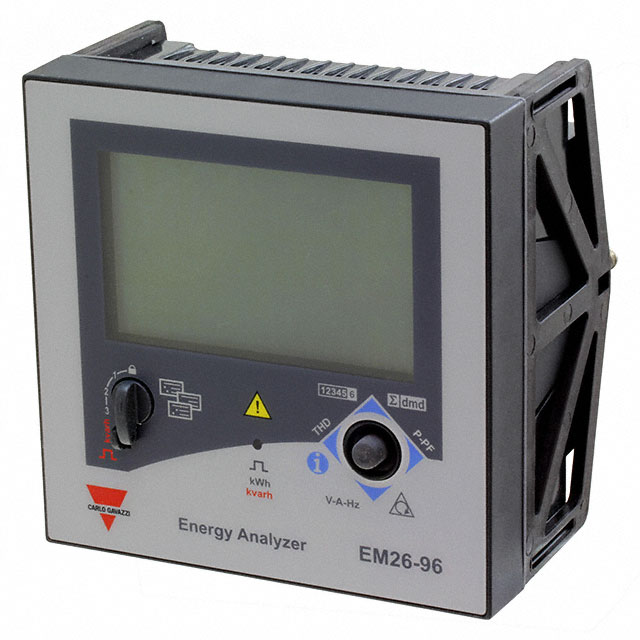

CARLO GAVAZZI 面板测量仪 EM2696AV53HO3S1XX

EM2696AV53HO3S1XX概述


    产品简介


    EM2696是一款三相电能分析仪,根据不同的应用需求提供多种配置选择。该产品符合EN62053-21、EN50470-3和EN62053-23标准,适用于测量有功能量(kWh)和无功能量(kvarh)。其主要功能包括能量测量、谐波分析和远程加热测量等,非常适合用于能源管理及费用分配的应用场合。EM2696具备面板安装的设计,前面板防护等级为IP50,确保在恶劣环境下的稳定运行。

    技术参数


    - 认证标准: 符合EN62053-21、EN50470-3、EN62053-23和EN60664标准。
    - 精度: ±0.5% RDG(电流/电压),频率:±0.1Hz,功率因数:±[0.001 + 1%(1.000 - "PF RDG")]。
    - 测量范围:
    - 电流:AV5和AV6型号,1/5(10)A,最大测量电流为10A。
    - 电压:AV5型号,160到480VLN (277到830VLL),AV6型号,40到144VLN (70到250VLL)。
    - 输入特性: 额定电流范围内的电流误差为±(0.5% RDG + 3DGT)至±(0.5% RDG + 1DGT)。
    - 通信接口: 支持RS485串行输出(MODBUS-RTU协议),并可选配M-Bus通信适配器。
    - 供电方式: 90到260VAC/DC(48到62Hz),最大功耗为AC: 6VA, DC: 3.5W。
    - 工作温度: 操作温度范围为-25°C到+55°C,存储温度范围为-30°C到+70°C。
    - 防护等级: 前面板IP50,螺纹端子IP20。

    产品特点和优势


    - 多功能性: 能够进行单相和三相测量,支持多种系统类型(如不平衡负载、平衡负载等)。
    - 精确度高: 准确率达到±0.5% RDG,适用于严格要求精度的应用场合。
    - 强大的数据处理能力: 可进行最高至15次谐波的分析,适合电力质量监测。
    - 多样化的通信接口: 支持RS485和M-Bus通信,可以轻松接入现有SCADA系统。
    - 内置配置工具: 通过前端操作杆可以方便地调整仪器的工作参数,简化现场安装和调试流程。

    应用案例和使用建议


    - 能源管理系统: 在大型建筑或工业设施中使用,实现对有功和无功能量的精确计量,同时支持能量成本分摊。
    - 智能电网应用: 支持多种通信接口和多时间费率设置,适合智能电网系统的集成。
    - 能耗监控: 通过监测用电量和气体/水的消耗量,帮助企业或家庭更好地管理和降低能耗。
    - 使用建议: 安装时应保证供电系统的稳定性和通信线路的可靠性,以避免信号干扰影响测量结果。同时,定期检查传感器和连接线,确保设备长期稳定运行。

    兼容性和支持


    - 兼容性: 与现有的大多数SCADA系统兼容,可以通过RS485和M-Bus接口轻松集成到现有基础设施中。
    - 技术支持: 供应商提供详尽的技术文档和支持服务,帮助客户解决安装、配置和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 仪器显示“EEEE”错误。
    - 解决方案: 检查输入信号是否超出测量范围,确保输入电压和电流在额定范围内。
    - 问题2: 数据传输不稳定。
    - 解决方案: 确认通信电缆连接良好,适当增加放大器或延长通信距离,确保信号传输的质量。
    - 问题3: 显示屏出现乱码。
    - 解决方案: 检查显示屏的电源供应是否正常,重新启动设备或更换屏幕背光灯。

    总结和推荐


    总体而言,EM2696电能分析仪凭借其高精度、多功能性和易于配置的特点,在能源管理及监测领域具有显著的优势。无论是商业还是工业用途,都能有效满足客户需求。因此,对于需要精确能量计量及管理的项目,我们强烈推荐使用EM2696电能分析仪。

EM2696AV53HO3S1XX参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装,散装

EM2696AV53HO3S1XX厂商介绍

Carlo Gavazzi是一家意大利公司,专注于工业自动化和控制领域的产品制造和解决方案提供。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于机械手、自动化生产线等场合。
2. 继电器:包括固态继电器、过载继电器等,用于电路控制和保护。
3. 计时器和计数器:用于时间控制和计数功能。
4. 测量和监控设备:如电流表、电压表、功率表等,用于电力系统和设备的监测。
5. 通信接口:包括以太网模块、串行通信模块等,用于设备间的通信。

Carlo Gavazzi的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品技术领先。
2. 质量可靠:产品经过严格测试,质量稳定可靠。
3. 应用广泛:产品广泛应用于工业自动化、电力、交通等多个领域。
4. 服务完善:提供售前咨询、售后技术支持等全方位服务。

EM2696AV53HO3S1XX数据手册

厂牌 PDF简要描述 下载
CARLO GAVAZZI 面板测量仪 CARLO GAVAZZI EM2696AV53HO3S1XX EM2696AV53HO3S1XX数据手册
