PA18CLD04TC

产品分类: 光电传感器
厂牌: CARLO GAVAZZI
产品描述: Diffuse,Reflective 400mm 20ms,30ms 双Wire 20V 250V 红外 (880nm) 71.5mm(长度)
供应商型号: 2763326
供应商: 海外现货
标准整包数: 1

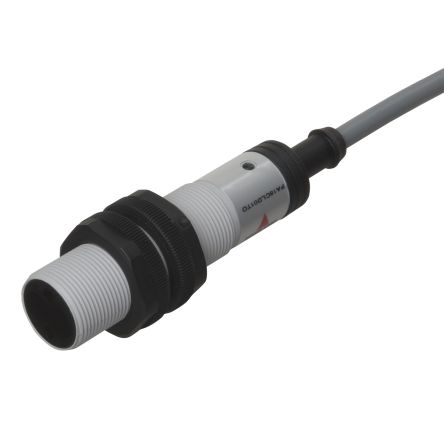

CARLO GAVAZZI 光电传感器 PA18CLD04TC

PA18CLD04TC概述


    产品简介


    PA18CLD系列是一款低成本的一般用途光电传感器,采用工业标准的18毫米圆柱形PBTP(聚对苯二甲酸丁二醇酯)外壳设计。这类传感器广泛应用于各种简单的工业场合,其中基本的传感性能已经足够满足需求。它们易于使用且无需调整(除400毫米可调类型外)。输出为2线的NO或NC型晶闸管(SCR)输出。

    技术参数


    - 检测距离:可调至400毫米;固定距离为100、200或400毫米。
    - 参考目标:柯达测试卡R27,白色,反射率90%。
    - 尺寸:检测距离<400毫米时为100x100毫米;检测距离≥400毫米时为200x200毫米。
    - 温度漂移:0.4%/K。
    - 迟滞(H):3%至20%。
    - 额定工作电压:20至250VAC,45至65Hz。
    - 输出电流:连续输出≤500mA;短时间输出≤3A,最长持续时间20毫秒。
    - 最小工作电流:10mA。
    - 断电状态电流:最大<5mA,典型值为2.6mA。
    - 电压降:最大≤10V,典型值为7VAC。
    - 过电压类别:III类(符合IEC 60664/60664A;60947-1)。
    - 污染程度:3级(符合IEC 60664/60664A;60947-1)。
    - 防护等级:IP67(符合IEC 60529;60947-1)。
    - 工作温度:-20°C至+60°C(-4°F至140°F)。
    - 存储温度:-30°C至+70°C(-22°F至158°F)。
    - 振动:10至150Hz,振幅0.5毫米/-7.5g(符合IEC 60068-2-6)。
    - 冲击:2次1米、100次0.5米(符合IEC 60068-2-32)。
    - 介电强度:1600VAC(符合IEC 60364-4-41)。
    - 电源频率:20Hz,光暗比1:2。

    产品特点和优势


    PA18CLD系列传感器的特点包括:
    - 红外同步调制光源:提供高抗干扰能力。
    - 简单的安装和操作:适合需要简单传感器的工业应用。
    - 易于调整:对于400毫米可调类型,可通过270度旋钮进行微调。
    - 紧凑的设计:采用标准18毫米圆柱形外壳,节省空间。
    - 强固耐用:具备IP67防护等级,能够在恶劣环境中正常工作。
    - 多种输出配置:提供常开(NO)或常闭(NC)选项。
    这些特点使PA18CLD系列传感器在市场上具有显著的竞争优势,特别是在那些对成本敏感的应用场合。

    应用案例和使用建议


    PA18CLD系列传感器广泛应用于以下场景:
    - 自动门控制系统:通过检测物体来控制门的开关。
    - 包装机械:监测产品的位置和计数。
    - 自动化生产线:用于物料搬运和分拣系统。
    为了确保最佳性能,建议遵循以下使用建议:
    - 避免干扰:将传感器的电源电缆与其他大功率电缆分开布置,以减少干扰。
    - 保护感应面:传感器应避免机械挤压或重复弯曲,以防止损坏。

    兼容性和支持


    PA18CLD系列传感器提供了多种连接方式,包括电缆版本和插头版本,便于用户根据具体需求选择合适的型号。制造商提供了详细的技术支持和维护信息,确保用户能够获得及时帮助。此外,传感器还获得了UL和CSA认证,符合CE标志要求,进一步保障了其质量和安全性。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:传感器无法正常工作
    - 解决方案:检查电源连接是否正确,确保传感器接收到足够的电压。

    - 问题:检测距离不准确
    - 解决方案:对于可调型传感器,调整270度旋钮至所需位置;确认使用的参考目标符合标准。

    - 问题:输出不稳定
    - 解决方案:确保传感器与背景目标之间有足够的对比度,减小外界光线的影响。

    总结和推荐


    PA18CLD系列传感器凭借其低廉的成本、高可靠性以及广泛的适用性,在多个行业领域得到了广泛应用。特别是其简易的安装、良好的抗干扰能力和广泛的检测范围,使其成为市场上极具竞争力的产品。鉴于以上特点,强烈推荐使用PA18CLD系列传感器。

PA18CLD04TC参数

参数
光源 红外 (880nm)
响应时间 20ms,30ms
感应方式 Diffuse,Reflective
最小工作供电电压 20V
最大工作供电电压 250V
颜色感应 -
波长 -
感应距离 400mm
输出类型 双Wire
长*宽*高 71.5mm(长度)
零件状态 在售
包装方式 盒装

PA18CLD04TC厂商介绍

Carlo Gavazzi是一家意大利公司,专注于工业自动化和控制领域的产品制造和解决方案提供。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于机械手、自动化生产线等场合。
2. 继电器:包括固态继电器、过载继电器等,用于电路控制和保护。
3. 计时器和计数器:用于时间控制和计数功能。
4. 测量和监控设备:如电流表、电压表、功率表等,用于电力系统和设备的监测。
5. 通信接口:包括以太网模块、串行通信模块等,用于设备间的通信。

Carlo Gavazzi的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品技术领先。
2. 质量可靠:产品经过严格测试,质量稳定可靠。
3. 应用广泛:产品广泛应用于工业自动化、电力、交通等多个领域。
4. 服务完善:提供售前咨询、售后技术支持等全方位服务。

PA18CLD04TC数据手册

厂牌 PDF简要描述 下载
CARLO GAVAZZI 光电传感器 CARLO GAVAZZI PA18CLD04TC PA18CLD04TC数据手册

PA18CLD04TC封装设计

查看详情并下载
Symbol
Footprint
3D Model
