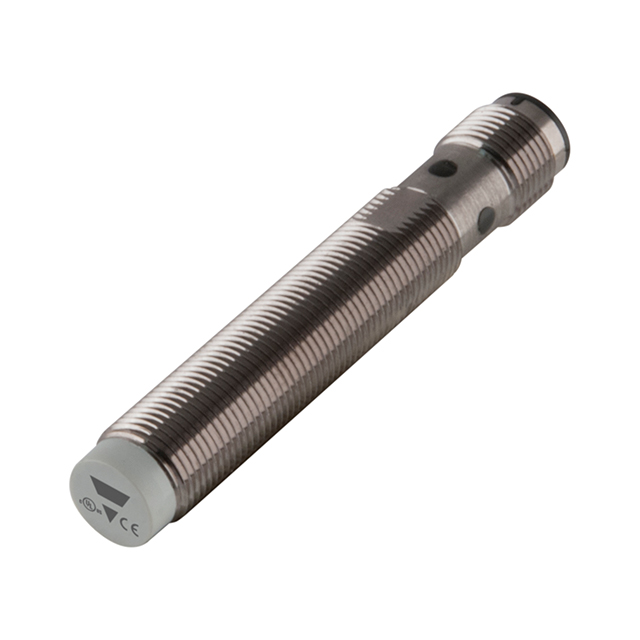

ICB12L50N10POM1

产品分类: 距离传感器
厂牌: CARLO GAVAZZI
产品描述: 10mm 4-Wire,PNP-NO 10V 36V 螺纹安装 74.2mm(长度)
供应商型号: N-ICB12L50N10POM1
供应商: 云汉优选
标准整包数: 1
CARLO GAVAZZI 距离传感器 ICB12L50N10POM1

ICB12L50N10POM1概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍了一款名为ICB, M12的感应式接近开关。该产品广泛应用于工业标准镍镀层黄铜外壳中,特别适合需要长感应距离的应用场景。其输出端采用开放集电极型NPN或PNP晶体管。该产品能有效降低机器停机时间,减少机械损伤风险。

    技术参数


    - 额定工作电压(Ub):10至36 VDC(含纹波)
    - 最大纹波:10%
    - 输出电流(Ie):≤ 200 mA @ 50°C(≤ 150 mA @ 50-70°C)
    - 断态电流(Ir):≤ 50 μA
    - 空载供电电流(Io):≤ 15 mA
    - 压降(Ud):最大 2.5 VDC @ 200 mA
    - 保护功能:反向极性、短路、瞬变保护
    - 瞬变电压:1 kV/0.5 J
    - 功率开启延时(tv):≤ 20 ms
    - 工作频率(f):≤ 2000 Hz
    - 防护等级:IP 67
    - 安装温度范围:
    - 工作温度:-25°C 至 +70°C(-13°F 至 +158°F)
    - 储存温度:-30°C 至 +80°C(-22°F 至 +176°F)
    - 外壳材料:
    - 主体:镍镀层黄铜
    - 前面:灰色热塑性聚酯
    - 连接方式:
    - 电缆版本:直径4.1 x 2米,3 x 0.25平方毫米,灰色PVC,耐油
    - 插头版本:M12 x 1

    产品特点和优势


    - 感应距离:6至10毫米
    - 准平嵌或非平嵌安装
    - 短身或长身版本
    - 可选择NPN或PNP输出
    - 支持常开或常闭
    - 具备LED指示灯,用于显示输出状态、短路和过载情况
    - 防护等级高,支持反向极性、短路和瞬变保护
    - CSA认证,适用于危险场所
    - 使用寿命长,平均无故障运行时间达750年

    应用案例和使用建议


    这款ICB, M12感应式接近开关广泛应用于自动化控制、机械制造、汽车制造等领域。在使用过程中,应根据具体应用场景选择合适的安装方式(准平嵌或非平嵌),并确保感应距离满足要求。对于传感器成对安装时,建议保持最小间距为6倍感应距离(Sn)以避免相互干扰。在特殊环境下使用时,需注意温度和湿度的变化对性能的影响。

    兼容性和支持


    该产品支持多种电缆和插头版本,方便用户根据具体需求进行选择。厂商提供详尽的技术支持和售后服务,确保用户能够正确安装和使用。

    常见问题与解决方案


    - 问题一:输出信号不稳定。
    - 解决方法:检查供电电压是否稳定,确保接地良好;同时检查接线是否松动。

    - 问题二:感应距离不准确。
    - 解决方法:重新校准感应距离,确保符合规范要求。
    - 问题三:LED指示灯闪烁。
    - 解决方法:可能是由于短路或过载引起,应检查电路并修复问题。

    总结和推荐


    综上所述,ICB, M12感应式接近开关是一款性能稳定、应用广泛的优质产品。其长寿命、高防护等级以及多样化的配置使其成为许多工业应用场景的理想选择。强烈推荐此款产品给需要高性能感应开关的客户。

ICB12L50N10POM1参数

参数
最大工作供电电压 36V
最小工作供电电压 10V
输出类型 4-Wire,PNP-NO
感应距离 10mm
最大供电电流 -
长*宽*高 74.2mm(长度)
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

ICB12L50N10POM1厂商介绍

Carlo Gavazzi是一家意大利公司,专注于工业自动化和控制领域的产品制造和解决方案提供。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于机械手、自动化生产线等场合。
2. 继电器:包括固态继电器、过载继电器等,用于电路控制和保护。
3. 计时器和计数器:用于时间控制和计数功能。
4. 测量和监控设备:如电流表、电压表、功率表等,用于电力系统和设备的监测。
5. 通信接口:包括以太网模块、串行通信模块等,用于设备间的通信。

Carlo Gavazzi的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品技术领先。
2. 质量可靠:产品经过严格测试,质量稳定可靠。
3. 应用广泛:产品广泛应用于工业自动化、电力、交通等多个领域。
4. 服务完善:提供售前咨询、售后技术支持等全方位服务。

ICB12L50N10POM1数据手册

厂牌 PDF简要描述 下载
CARLO GAVAZZI 距离传感器 CARLO GAVAZZI ICB12L50N10POM1 ICB12L50N10POM1数据手册

ICB12L50N10POM1封装设计

查看详情并下载
Symbol
Footprint
3D Model
