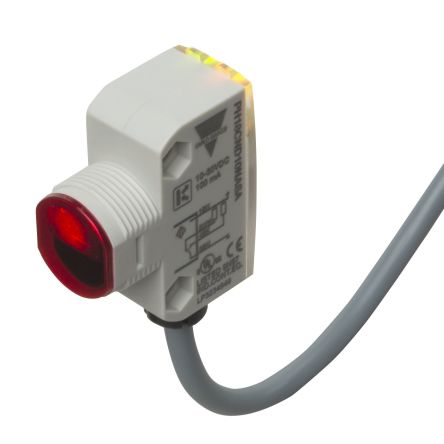

PH18CNB20PASA

产品分类: 光电传感器
厂牌: CARLO GAVAZZI
产品描述: Reflective/Diffuse 200mm 1ms PNP 红(625nm)
供应商型号: 225-PH18CNB20PASA
供应商: Mouser
标准整包数: 1
CARLO GAVAZZI 光电传感器 PH18CNB20PASA

PH18CNB20PASA概述

    # 高性能光电传感器PH18CNB20的技术手册

    产品简介


    PH18CNB20是一款小型化的通用型漫反射背景抑制光电传感器,适用于工业标准的18毫米圆柱形及方形ABS外壳。该系列传感器适用于需要高精度检测且对尺寸要求严格的应用场景。其紧凑的外壳和高性能LED确保了卓越的性能与尺寸比。通过电位器调节敏感度,使其具有高度灵活性。输出类型为NPN或PNP,并支持常开(NO)和常闭(NC)切换功能。这款传感器在高精度检测和小体积设计方面表现优异,适用于各种工业自动化控制场合。

    技术参数


    基本规格
    - 型号: PH18CNB20...
    - 检测距离: 最大检测距离为200mm(白色物体),灰白色物体最大检测距离可达200mm,黑色物体最大检测距离为150mm。
    - 盲区: 8mm
    - 敏感度调整: 电位器调节,电气调整角度达210度,机械调整角度达240度
    - 温度漂移: ≤0.2%/℃
    - 迟滞率(H): ≤10%
    - 供电电压范围: 10至30VDC
    - 最大输出电流(Ie): 100mA
    - 负载容量: 100nF
    - 无负载时的供给电流(Io): ≤20mA@UBmax,≤40mA@UBmin
    - 最小工作电流(Im): ≤0.5mA
    - OFF状态电流(Ir): ≤100µA
    - 电压降(Ud): ≤2VDC@Iemax
    - 光源: InGaAlP LED,波长625nm
    - 发射角度: ±3°@半感应距离
    - 环境光: ≤30000lux(白炽灯)
    - 工作频率(f): ≤500Hz
    - 响应时间:
    - OFF-ON(tON): ≤1ms
    - ON-OFF(tOFF): ≤1ms
    - 通电延迟(tv): ≤100ms
    - 保护措施: 短路保护、反向极性保护、瞬态过压保护
    环境规格
    - 安装类别: III类(IEC 60664/60664A;60947-1)
    - 污染程度: 3级(IEC 60664/6064A;60947-1)
    - 防护等级: IP67, IP69K(IEC 60529;60947-1)
    - 工作温度: 操作-25°C到+60°C(-13°F到+140°F),存储-40°C到+70°C(-40°F到+158°F)
    - 振动: 10到150Hz,1.0mm/15G(IEC 60068-2-6)
    - 冲击: 30g/11ms,每个轴3个正方向、3个负方向(IEC 60068-2-6, 60068-2-32)
    - 额定绝缘电压: ≤500VAC(rms),IEC保护等级III
    物料与重量
    - 外壳材质: 身体部分为ABS,灰色;后盖透明PC;前端材料为红色PMMA
    - 电缆密封圈: 聚甲醛(POM),黑色
    - 调节旋钮: 聚甲醛(POM),深灰色
    - 固定螺母: 聚丙烯(PP),黑色
    - 安装支架: 聚邻苯二甲酰胺(PPA),黑色
    - 电缆: PVC,灰色,直径=4.5mm,横截面积=4 x 0.25mm²
    - 插头: M12,4针(CONB14NF系列)
    - 尾线: 聚氨酯(PUR),灰色,长度=30cm,直径=4.5mm,横截面积=4 x 0.25mm²,M12,4针(CONB14NF系列)
    - 重量: 电缆版本≤85g,尾线版本≤40g,插头版本≤25g

    产品特点和优势


    PH18CNB20传感器拥有出色的感应精度和尺寸比例,特别适合于需要精密检测的工业应用场景。其高度灵活的敏感度调整功能,使得其能够在不同环境下获得最优的工作效果。此外,该传感器具备良好的抗电磁干扰(EMC)能力和快速响应时间,确保其在各种复杂环境中稳定运行。其高防护等级和坚固的结构设计也使它能够适应恶劣的工作条件。

    应用案例和使用建议


    PH18CNB20传感器广泛应用于工业自动化控制,例如机器人手臂末端执行器、装配线检测系统和物料搬运设备等。这些设备通常需要高精度检测和快速响应能力,PH18CNB20正是满足这些需求的理想选择。在实际使用过程中,建议避免将传感器与电源电缆并行敷设,以减少干扰。同时,为防止反复弯曲造成的损坏,传感器安装位置应远离运动部件,并采取适当措施来保护传感器表面。

    兼容性和支持


    PH18CNB20光电传感器支持多种连接方式,包括电缆、尾线和插头版本。该传感器符合相关安全认证标准,如UL508认证。制造商提供详细的安装说明和技术支持,确保用户可以方便地进行安装和维护。对于需要特定连接接口的应用场景,还可以通过配套的连接器(如CONG1A/CONB14NF系列)来实现无缝集成。

    常见问题与解决方案



    常见问题与解决方案


    1. 传感器检测距离不稳定
    - 可能原因: 环境光干扰或电源电压波动。
    - 解决方案: 尽量避免强光直射,检查并确保供电电压稳定。
    2. 传感器无法正常工作
    - 可能原因: 接线错误或接线松动。
    - 解决方案: 检查并重新接线,确保所有连接都牢固可靠。
    3. 传感器指示灯异常
    - 可能原因: 输出信号不稳定或线路短路。
    - 解决方案: 测量输出信号,排查短路情况并进行相应处理。

    总结和推荐


    PH18CNB20光电传感器凭借其卓越的检测精度、灵活的灵敏度调整功能以及优异的抗干扰能力,在工业自动化领域表现出色。它不仅适用于要求严格的检测任务,还能承受恶劣的工作环境。综上所述,这款传感器是众多工业自动化项目的理想选择,我们强烈推荐您在需要高性能光电检测的应用中采用此产品。

PH18CNB20PASA参数

参数
波长 -
颜色感应 -
最小工作供电电压 -
输出类型 PNP
最大工作供电电压 -
光源 红(625nm)
响应时间 1ms
感应距离 200mm
感应方式 Reflective/Diffuse
零件状态 在售

PH18CNB20PASA厂商介绍

Carlo Gavazzi是一家意大利公司,专注于工业自动化和控制领域的产品制造和解决方案提供。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于机械手、自动化生产线等场合。
2. 继电器:包括固态继电器、过载继电器等,用于电路控制和保护。
3. 计时器和计数器:用于时间控制和计数功能。
4. 测量和监控设备:如电流表、电压表、功率表等,用于电力系统和设备的监测。
5. 通信接口:包括以太网模块、串行通信模块等,用于设备间的通信。

Carlo Gavazzi的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品技术领先。
2. 质量可靠:产品经过严格测试,质量稳定可靠。
3. 应用广泛:产品广泛应用于工业自动化、电力、交通等多个领域。
4. 服务完善:提供售前咨询、售后技术支持等全方位服务。

PH18CNB20PASA数据手册

厂牌 PDF简要描述 下载
CARLO GAVAZZI 光电传感器 CARLO GAVAZZI PH18CNB20PASA PH18CNB20PASA数据手册

PH18CNB20PASA封装设计

查看详情并下载
Symbol
Footprint
3D Model
