ICB30S35N40POM1

产品分类: 距离传感器
厂牌: CARLO GAVAZZI
产品描述: 40mm 3-Wire,PNP-NO 10V 36V 螺纹安装 72mm(长度)
供应商型号: N-ICB30S35N40POM1
供应商: 云汉优选
标准整包数: 1

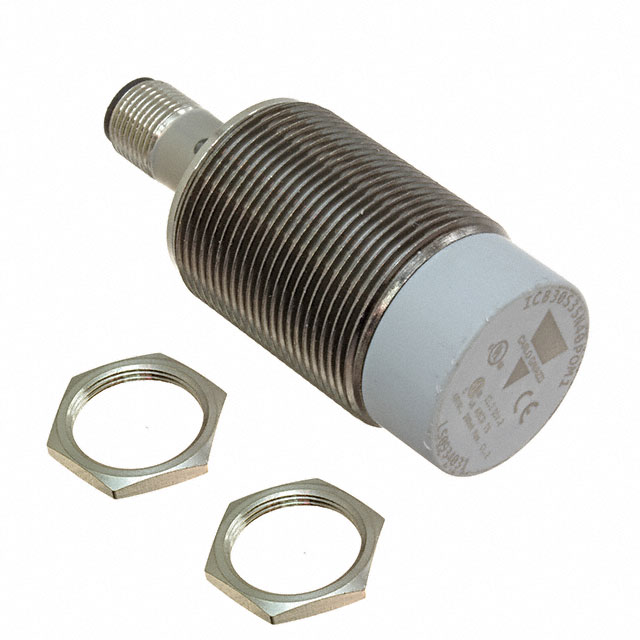

CARLO GAVAZZI 距离传感器 ICB30S35N40POM1

ICB30S35N40POM1概述

    电子元器件产品技术手册:ICB, M30 近距离感应开关

    1. 产品简介


    ICB, M30 是一款工业标准镍板黄铜外壳封装的感应接近开关,适用于需要长操作距离的应用场合。它通过检测金属物体的接近程度来工作,具有出色的机械保护特性。这种开关广泛应用于自动化生产线、机器人系统和各种机械设备中。

    2. 技术参数


    - 基本参数
    - 感应距离:22至40毫米
    - 操作电压范围:10至36伏直流
    - 输出电流:最大200毫安(50摄氏度下为150毫安)
    - 输出类型:NPN或PNP
    - 连接方式:电缆连接或M12插头连接
    - 工作环境温度:-25°C 至 +70°C
    - 存储环境温度:-30°C 至 +80°C
    - 防护等级:IP 67
    - 认证:cULus (UL508),cCSAus As Process Control Equipment,CCC
    - 详细规格
    - 反向极性保护、短路保护、瞬态保护
    - 开启延迟时间(tv):小于等于20毫秒
    - 操作频率(f):小于等于100赫兹
    - 稳态电流消耗:小于等于15毫安
    - 状态电流(Ir):小于等于50微安
    - 工作状态指示灯:LED激活(黄色),短路/过载时闪烁(频率为2赫兹)
    - 开关重复精度:小于等于10%
    - 差动行程(滞回):感应距离的1%到20%

    3. 产品特点和优势


    - 高可靠性:ICB, M30 具有优异的机械保护能力,能够减少机器停机时间。
    - 长感应距离:最大感应距离可达40毫米,满足高要求应用需求。
    - 多种版本选择:提供短体或长体,电缆或M12插头连接等多种版本,适用于不同安装需求。
    - 抗干扰能力强:符合国际电磁兼容性标准(IEC 60947-5-2)。

    4. 应用案例和使用建议


    - 应用场景:ICB, M30 在自动化生产线中作为位置检测传感器,例如机器人手臂的末端执行器、包装机械中的料位检测等。
    - 使用建议:在安装时需注意距离和位置关系,确保感应距离达到最佳效果。对于多个传感器同时安装的情况,要保证至少6倍于感应距离的间隔以避免相互干扰。

    5. 兼容性和支持


    - 兼容性:与大多数标准M12连接器和其他通用电气接口兼容。
    - 厂商支持:提供详尽的技术文档和支持服务,针对特殊需求可定制化服务。

    6. 常见问题与解决方案


    - Q: 如何判断传感器工作正常?
    - A: 观察LED指示灯,正常状态下常亮,短路或过载时闪烁。
    - Q: 传感器如何进行正确的安装?
    - A: 根据手册中的安装图示,确保正确的间距和角度。
    - Q: 如何处理安装在非铁合金上的感应距离问题?
    - A: 使用手册中的材料特性表,调整预期的感应距离。

    7. 总结和推荐


    总体而言,ICB, M30 感应接近开关凭借其高可靠性和长使用寿命,在工业自动化领域具有显著的优势。它不仅具备优秀的感应性能,而且在设计上充分考虑了安装便利性和应用灵活性。因此,强烈推荐使用这款产品,尤其适用于那些需要精确位置检测且环境恶劣的应用场景。

ICB30S35N40POM1参数

参数
输出类型 3-Wire,PNP-NO
感应距离 40mm
最大供电电流 -
最大工作供电电压 36V
最小工作供电电压 10V
长*宽*高 72mm(长度)
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

ICB30S35N40POM1厂商介绍

Carlo Gavazzi是一家意大利公司,专注于工业自动化和控制领域的产品制造和解决方案提供。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于机械手、自动化生产线等场合。
2. 继电器:包括固态继电器、过载继电器等,用于电路控制和保护。
3. 计时器和计数器:用于时间控制和计数功能。
4. 测量和监控设备:如电流表、电压表、功率表等,用于电力系统和设备的监测。
5. 通信接口:包括以太网模块、串行通信模块等,用于设备间的通信。

Carlo Gavazzi的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品技术领先。
2. 质量可靠:产品经过严格测试,质量稳定可靠。
3. 应用广泛:产品广泛应用于工业自动化、电力、交通等多个领域。
4. 服务完善:提供售前咨询、售后技术支持等全方位服务。

ICB30S35N40POM1数据手册

厂牌 PDF简要描述 下载
CARLO GAVAZZI 距离传感器 CARLO GAVAZZI ICB30S35N40POM1 ICB30S35N40POM1数据手册

ICB30S35N40POM1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 70.4688 ¥ 598.9848
4+ $ 67.2075 ¥ 571.2638
8+ $ 65.3004 ¥ 555.0534
10+ $ 62.7912 ¥ 533.7252
库存: 30
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1197.96
