753911615

产品分类: 管件和管道
厂牌: GEORG FISCHER
产品描述: Georg Fischer 直向耦合头 塑料管件
供应商型号: 1238700
供应商: 海外现货
标准整包数: 1
GEORG FISCHER 管件和管道 753911615

753911615概述


    产品简介

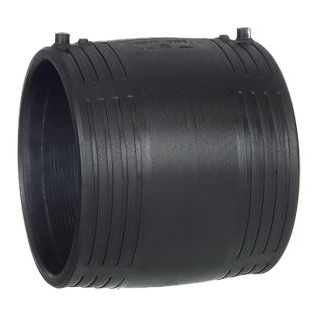

    PE 100 SDR 11 Coupler(PE 100 SDR 11 热熔连接器)
    PE 100 SDR 11 Coupler 是一种用于高密度聚乙烯(HDPE)管道系统中的连接器。它具有4毫米针式接头,适用于需要可靠密封和持久连接的应用场合。此连接器具备有限路径融合指示功能,确保焊接过程的质量控制。此外,中心止动件可拆卸,适用于直径不超过d160的管道。

    技术参数


    - 产品型号:PE 100 SDR 11
    - 连接方式:热熔焊接
    - 连接器类型:4 mm 针式接头
    - 最大适用管道直径:d160
    - 重量:随管道直径变化,具体见下表
    - 尺寸:L 长度随管道直径变化,具体见下表
    | 管道直径 [mm] | 代码 | 重量 [kg] | 直径 [mm] | 长度 [mm] |

    | 75 | 753 | 0.282 | 96 | 110 |
    | 90 | 753 | 0.406 | 113 | 125 |
    | 110 | 753 | 0.692 | 138 | 145 |
    | 125 | 753 | 0.718 | 154 | 156 |
    | 140 | 753 | 0.945 | 172 | 166 |
    | 160 | 753 | 1.362 | 196 | 180 |
    | 180 | 753 | 1.747 | 219 | 192 |
    | 200 | 753 | 1.866 | 244 | 208 |
    | 225 | 753 | 3.329 | 273 | 225 |
    | 250 | 753 | 4.678 | 304 | 248 |
    | 280 | 753 | 7.500 | 340 | 252 |
    | 315 | 753 | 8.142 | 382 | 267 |

    产品特点和优势


    PE 100 SDR 11 Coupler 具有以下显著特点和优势:
    - 可靠性:通过热熔焊接实现持久可靠的连接。
    - 可视化监控:有限路径融合指示功能帮助监测焊接过程。
    - 灵活安装:中心止动件可拆卸,便于各种直径的管道安装。

    应用案例和使用建议


    应用案例
    此耦合器广泛应用于市政工程、工业管道和水处理系统中。例如,在城市供水管网的建设中,它能够提供稳定可靠的连接,确保系统的长期运行。
    使用建议
    - 在进行热熔焊接前,请确保清洁管道端口,以避免污染影响焊接效果。
    - 检查耦合器上的有限路径融合指示器,确保焊接过程顺利进行。
    - 根据不同管道直径选择合适型号的耦合器,以确保最佳的连接效果。

    兼容性和支持


    PE 100 SDR 11 Coupler 主要适用于同系列的PE 100 SDR 11管道系统。如需更多信息或技术支持,您可以联系制造商 Georg Fischer Piping Systems Ltd。

    常见问题与解决方案


    1. 问题:焊接过程中耦合器未正确对准。
    - 解决方案:确保在焊接前仔细对准耦合器,使其完全吻合。

    2. 问题:焊接后发现泄漏。
    - 解决方案:检查焊接质量,确认焊接温度和时间是否符合要求。

    总结和推荐


    PE 100 SDR 11 Coupler 在管道连接方面表现优异,具备良好的可靠性和耐用性。它在市政工程和工业应用中展现出强大的市场竞争力。综合考虑其特点和优势,我强烈推荐在需要高可靠性的管道系统中使用该产品。

753911615参数

参数
长*宽*高 156mm(长度)

753911615厂商介绍

Georg Fischer(GF)是一家瑞士跨国公司,成立于1802年,专注于制造和分销管道系统、机械加工和汽车制造领域的精密工业部件。GF的产品广泛应用于建筑、工业、汽车和医疗等领域。

GF的主营产品分类包括:
1. 管道系统:提供各种管道解决方案,包括塑料和金属管道系统,用于供水、燃气和化工行业。
2. 机械加工:生产精密机床和加工技术,服务于****、汽车和精密工程行业。
3. 汽车制造:提供汽车零部件,如排气系统和燃油系统,以及轻量化解决方案。

GF的优势在于:
1. 创新:GF持续投入研发,拥有多项专利技术,推动行业技术进步。
2. 质量:GF产品以高质量和可靠性著称,满足严格的国际标准。
3. 全球网络:GF在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
4. 可持续发展:GF致力于可持续发展,推动环保技术和产品的研发。

753911615数据手册

厂牌 PDF简要描述 下载
GEORG FISCHER 管件和管道 GEORG FISCHER 753911615 753911615数据手册
