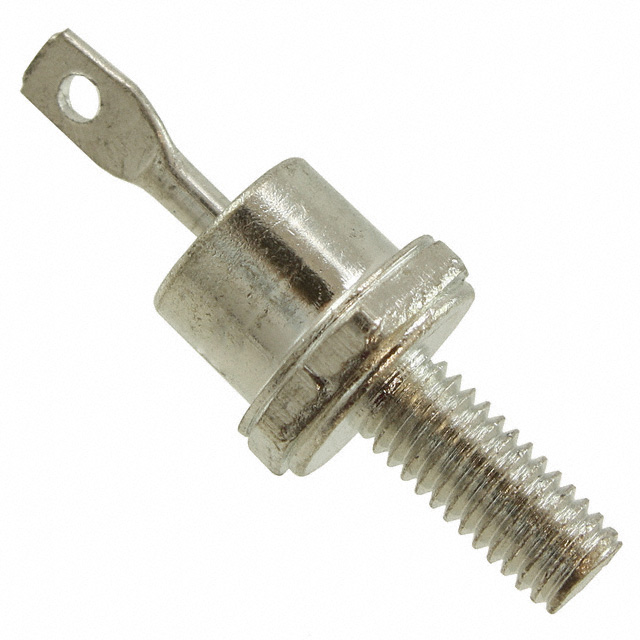

1N3883R

产品分类: 整流二极管/整流桥
产品描述: 400V 90A 200ns 15μA 6A DO-4 底座安装,螺纹安装,铰轴安装
供应商型号: 1242-1020-ND
供应商: Digi-Key
标准整包数: 1
GENESIC SEMICONDUCTOR 整流二极管/整流桥 1N3883R

1N3883R概述

    硅快恢复二极管产品技术手册

    产品简介


    硅快恢复二极管(Silicon Fast Recovery Diode)是一种专为高效率开关应用设计的半导体器件。该系列产品具有多种电压等级(VRRM:50V至400V),电流能力达到6A。产品广泛应用于高频整流电路、逆变器、开关电源及各类通信设备中,因其卓越的性能和可靠稳定性受到广泛关注。

    技术参数


    以下是各型号的主要技术参数:
    | 参数名称 | 符号 | 型号范围 | 单位 |
    ||
    | 反向峰值电压 | VRRM | 50V至400V | V |
    | 最大连续正向电流 | IF | 6A | A |
    | 正向压降 | VF | 1.4V | V |
    | 最大反向恢复时间 | TRR | 200ns | ns |
    | 热阻抗(结到壳) | RthJC | 2.5°C/W | °C/W |

    产品特点和优势


    1. 高浪涌承受能力:硅快恢复二极管具备出色的浪涌承受能力,尤其适用于需频繁开关的应用场景。
    2. 优异的恢复特性:凭借其快速恢复特性,能够有效降低电磁干扰,提高系统整体效率。
    3. 非静电敏感性:生产过程中采用特殊工艺处理,确保器件不被静电破坏。
    4. 多种封装选择:提供标准DO-4封装形式,方便集成于各类电路板上。

    应用案例和使用建议


    该系列二极管非常适合用于高频整流场合,例如UPS不间断电源系统或太阳能逆变器内。为了最大化利用其性能,建议在设计时充分考虑散热管理措施,比如增加外部散热片来辅助降温。此外,在焊接操作时务必注意避免过高温度对焊点造成损害。

    兼容性和支持


    此款硅快恢复二极管完全符合行业标准要求,并且与市场上主流控制器兼容良好。制造商GeneSiC Semiconductor提供了全面的技术文档和支持服务,帮助客户解决任何可能出现的技术难题。

    常见问题与解决方案


    - 问:如何判断二极管是否正常工作?
    解答:可以通过万用表检测其正反向电阻值来判断。若正向导通且反向截止,则说明正常。
    - 问:长时间运行后发现发热严重怎么办?
    解答:首先检查安装位置是否有足够空气流通;其次可尝试更换更大规格的散热器以改善散热效果。

    总结和推荐


    总体而言,GeneSiC Semiconductor推出的这款硅快恢复二极管凭借其高性能指标、良好的热管理能力和广泛的适用范围成为众多工程师的理想之选。对于需要高效能且稳定的电源管理系统来说,这款产品无疑是一个值得信赖的选择。因此,我们强烈推荐给那些寻求高品质电子元件的专业人士使用。

1N3883R参数

参数
正向浪涌电流 90A
配置 -
If - 正向电流 6A
Ir - 反向电流 15μA
Vr-反向电压 400V
反向恢复时间 200ns
通用封装 DO-4
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

1N3883R厂商介绍

GeneSiC Semiconductor是一家领先的碳化硅(SiC)功率器件制造商,专注于为各种应用提供高效、可靠的半导体解决方案。公司主营产品包括碳化硅肖特基二极管、碳化硅MOSFET和碳化硅JFET等。这些产品广泛应用于工业、汽车、太阳能、风能、电力传输和分配等领域。

GeneSiC Semiconductor的优势在于其创新的碳化硅技术,这些技术能够提供更高的能效、更低的功耗和更长的使用寿命。公司的碳化硅器件能够在高温、高压和高频率的恶劣环境下稳定工作,满足严苛的应用需求。此外,GeneSiC Semiconductor的产品还具有优异的热性能和电气特性,有助于提高系统的整体性能和可靠性。通过不断的研发和技术创新,GeneSiC Semiconductor致力于为客户提供高质量的碳化硅功率器件,以支持全球能源效率和可持续性的发展。

1N3883R数据手册

厂牌 PDF简要描述 下载
GENESIC SEMICONDUCTOR 整流二极管/整流桥 GENESIC SEMICONDUCTOR 1N3883R 1N3883R数据手册

1N3883R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.9812 ¥ 67.4411
10+ $ 6.2743 ¥ 52.5082
25+ $ 5.7878 ¥ 48.4367
100+ $ 5.121 ¥ 42.856
250+ $ 4.7237 ¥ 39.5313
500+ $ 4.4429 ¥ 37.1815
库存: 44
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.44
