KBP202G

产品分类: 整流二极管/整流桥
产品描述: 100V 10μA 2A KBP 通孔安装
供应商型号: UA-KBP202G
供应商: 海外现货
标准整包数: 500

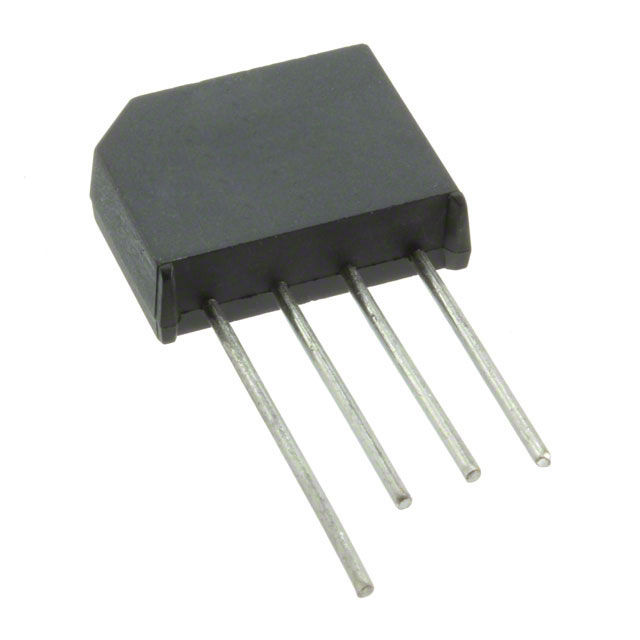

GENESIC SEMICONDUCTOR 整流二极管/整流桥 KBP202G

KBP202G概述


    产品简介


    本文将介绍一种单相玻璃钝化硅桥式整流器(Bridge Rectifier),型号为KBP201G至KBP204G。这种电子元器件主要用于印刷电路板(PCB)设计中,提供可靠的电力转换功能。它广泛应用于各种需要高效能整流的应用场景,例如电源供应、电池充电器、工业设备及消费电子产品等。

    技术参数


    - 最大重复峰值反向电压:VRRM = 50V - 400V
    - 额定正向电流:IO = 2A
    - 直流阻断电压:VDC = 50V - 100V
    - 最大瞬时正向压降:1.1V (每腿)
    - 热阻抗:RΘJL = 25°C/W
    - 操作温度范围:Tj = -55°C 至 150°C
    - 存储温度范围:Tstg = -55°C 至 150°C
    - 最大平均正向整流电流:IO = 2A
    - 峰值正向浪涌电流:IFSM = 60A
    - 最大瞬时正向电压:1.1V (每腿)
    - 最大逆向电流:IR = μA(具体值未列)

    产品特点和优势


    KBP201G至KBP204G系列单相玻璃钝化硅桥式整流器具有如下显著优势:
    - 适合印刷电路板:设计适用于高密度PCB设计,方便集成。
    - 高温焊接保证:可在265°C下焊接10秒而不损坏。
    - 高外壳绝缘强度:提高可靠性。
    - 非静电敏感:降低静电损害风险。
    - 塑料材料具有UL 94V-0等级:达到最高的防火标准。
    - 可靠的低成本结构:采用经济高效的材料和设计。

    应用案例和使用建议


    该产品广泛用于单相交流电源的整流,常见于需要转换交流电为直流电的场合,如开关电源、电池充电器等。为了确保最佳性能,建议在使用时遵循以下建议:
    - 负载类型:对于电阻或电感性负载,可直接使用;对于电容性负载,需按20%降额使用。
    - 温度控制:确保使用过程中不会超过其工作温度范围,避免过热导致的性能下降。
    - 环境适应性:确保使用环境符合其存储和操作温度要求,以延长使用寿命。

    兼容性和支持


    KBP201G至KBP204G系列产品与常见的PCB板兼容,可轻松集成到多种电路设计中。厂商GeneSIC Semiconductor提供了详尽的技术支持和文档,包括安装指南、使用说明和常见问题解答等,以帮助用户更好地使用该产品。

    常见问题与解决方案


    以下是一些可能遇到的问题及其解决方案:
    1. 问题:整流器过热
    - 解决方案:检查散热条件,确保适当的通风和冷却措施。

    2. 问题:负载无法正常工作
    - 解决方案:确认负载类型,并按推荐进行降额使用。

    总结和推荐


    综上所述,KBP201G至KBP204G系列单相玻璃钝化硅桥式整流器以其可靠的设计、广泛的适用性和良好的性价比,在电子电路设计中具有显著的优势。我们强烈推荐在需要整流功能的项目中考虑使用此产品。其优秀的电气特性和耐高温焊接能力使其成为许多应用场景的理想选择。

KBP202G参数

参数
If - 正向电流 2A
Ir - 反向电流 10μA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 -
配置 -
通用封装 KBP
安装方式 通孔安装
零件状态 在售
包装方式 散装

KBP202G厂商介绍

GeneSiC Semiconductor是一家领先的碳化硅(SiC)功率器件制造商,专注于为各种应用提供高效、可靠的半导体解决方案。公司主营产品包括碳化硅肖特基二极管、碳化硅MOSFET和碳化硅JFET等。这些产品广泛应用于工业、汽车、太阳能、风能、电力传输和分配等领域。

GeneSiC Semiconductor的优势在于其创新的碳化硅技术,这些技术能够提供更高的能效、更低的功耗和更长的使用寿命。公司的碳化硅器件能够在高温、高压和高频率的恶劣环境下稳定工作,满足严苛的应用需求。此外,GeneSiC Semiconductor的产品还具有优异的热性能和电气特性,有助于提高系统的整体性能和可靠性。通过不断的研发和技术创新,GeneSiC Semiconductor致力于为客户提供高质量的碳化硅功率器件,以支持全球能源效率和可持续性的发展。

KBP202G数据手册

厂牌 PDF简要描述 下载
GENESIC SEMICONDUCTOR 整流二极管/整流桥 GENESIC SEMICONDUCTOR KBP202G KBP202G数据手册

KBP202G封装设计

查看详情并下载
Symbol
Footprint
3D Model
