DD50SA197

产品分类: D-Sub 连接器
厂牌: ITT
产品描述: Female Sockets,Receptacle 焊盘 3 50pin Steel,Tin-Nickel Plated 5A 金 黑色 面板安装
供应商型号: CAN DD50SA197
供应商: PEI-Genesis
标准整包数: 1

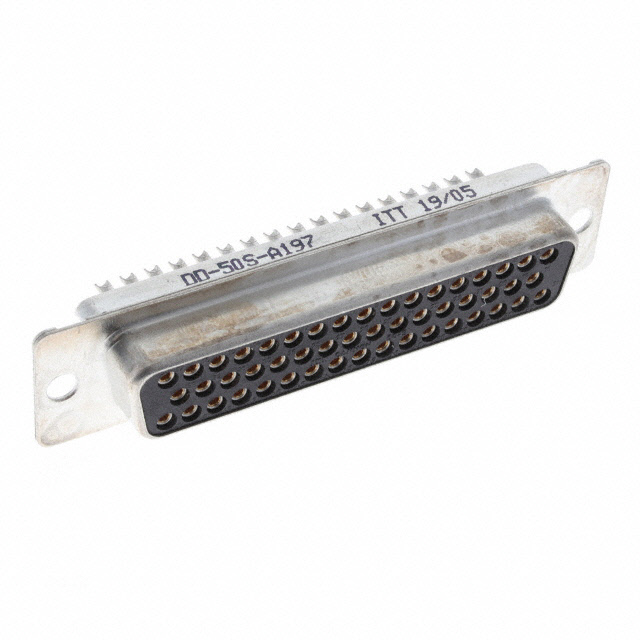

ITT D-Sub 连接器 DD50SA197

DD50SA197概述


    产品简介


    DD-50S-A197 型号产品介绍
    DD-50S-A197 是一款由Cannon公司生产的D型迷你连接器(D-Subminiature)。它广泛应用于工业自动化、通信设备、计算机外围设备、测量仪器和医疗设备等多个领域。此款连接器以其高可靠性和耐用性而著称,适用于需要高频次插拔的应用场景。

    技术参数


    以下是DD-50S-A197的技术规格和性能参数:
    - 额定电流:在85°C时为7.5A,在105°C时为5A。
    - 绝缘电阻:最大10毫欧姆。
    - 接触电阻:最大10毫欧姆。
    - 介电强度:海平面处1200V AC。
    - 接触数:50个(尺寸20)。
    - 操作温度范围:-55°C 至 +125°C。
    - 盐雾试验:20小时。
    - 线缆直径:20至28AWG。
    - 插入次数:50次。
    - 壳体材料:钢。
    - 壳体镀层:锡。
    - 绝缘材料:热塑性塑料(PCT),UL 94V-0级。
    - 接触材料:铜合金。
    - 接触镀层:金闪镀层(性能等级3)。
    - 接触安装方式:焊锅焊接。
    - 安装方法:0.120英寸(3.05毫米)通孔安装。

    产品特点和优势


    DD-50S-A197具有以下显著特点和优势:
    - 高可靠性:设计为在严苛环境下长期运行,满足各种恶劣环境下的应用需求。
    - 高性能接触材料:采用铜合金和金闪镀层,确保长久使用寿命和可靠的电性能。
    - 耐腐蚀性:通过了20小时盐雾试验,保证了连接器的长期稳定性能。
    - 广泛的温度适应性:能够在极端温度条件下正常工作,适用于多种工业应用。
    - 高频次插拔能力:可承受高达50次的插拔循环,保证了产品的长寿命和稳定性。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备中的信号传输。
    - 测量和测试仪器的接口连接。
    - 计算机外围设备的数据交换。
    使用建议:
    - 在安装前,请仔细检查所有组件以确保它们处于良好状态。
    - 根据具体的应用要求选择合适的线缆直径和接触材料。
    - 在使用过程中定期进行维护和检查,确保连接器始终处于最佳状态。
    - 确保安装过程中的正确操作,避免不当处理导致的损坏。

    兼容性和支持


    兼容性:
    DD-50S-A197 与其他标准D型迷你连接器兼容,确保可以轻松集成到现有的系统中。
    支持与维护:
    制造商提供详尽的技术支持和保修服务,以确保客户在使用过程中获得最大帮助和支持。

    常见问题与解决方案


    常见问题:
    1. 连接器松动怎么办?
    - 解决方案:重新安装连接器,并检查是否紧固到位。
    2. 接触电阻过高怎么办?
    - 解决方案:清洁接触表面,确保没有灰尘和氧化物,必要时更换新的连接器。
    3. 不能正常插入怎么办?
    - 解决方案:检查插座是否对准并正确插入,必要时检查插头是否有损坏。

    总结和推荐


    总结:
    DD-50S-A197 是一款高度可靠且性能卓越的D型迷你连接器,适用于各种工业和商业应用。它的特点是接触性能优秀、耐高温和耐腐蚀,并能够承受频繁的插拔操作。
    推荐:
    强烈推荐给需要在严苛环境下工作的设备和系统。考虑到其卓越的性能和较长的使用寿命,这款连接器将成为许多工程项目的理想选择。

DD50SA197参数

参数
颜色 黑色
端接 焊盘
额定电流 5A
排数 3
触头镀层
外壳材料 Steel,Tin-Nickel Plated
针脚数 50pin
类型 Female Sockets,Receptacle
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

DD50SA197厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

DD50SA197数据手册

厂牌 PDF简要描述 下载
ITT D-Sub 连接器 ITT DD50SA197 DD50SA197数据手册

DD50SA197封装设计

查看详情并下载
Symbol
Footprint
3D Model
