首页  >  产品百科  >  QLC-260R

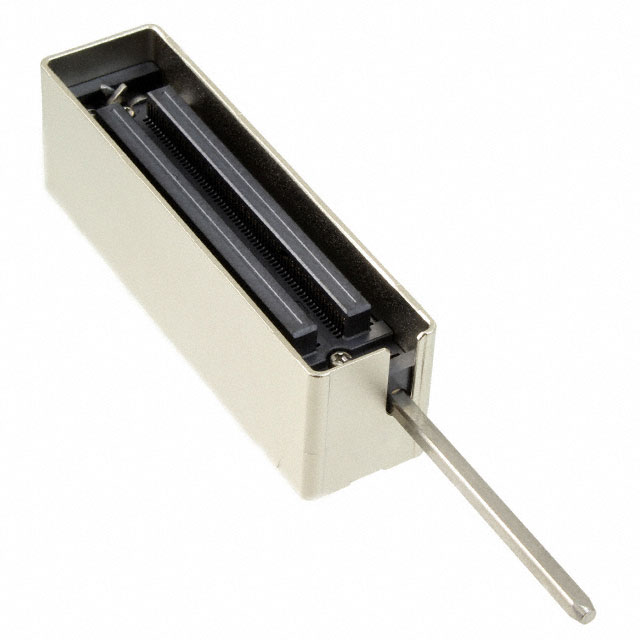

QLC-260R

产品分类: 背板连接器 - 专用
厂牌: ITT
产品描述: RECEP Connector
供应商型号: Q-QLC-260R
供应商: 国内现货
标准整包数: 0
ITT 背板连接器 - 专用 QLC-260R

QLC-260R概述

    高质量文章:ITT Cannon ZIF 连接器产品技术手册解读

    一、产品简介


    ITT Cannon ZIF(零插入力)连接器系列是行业中极为可靠和高性能的解决方案,广泛应用于医疗、计算机、工业制造、电信等多个领域。DL系列采用塑料外壳,而DLM和DLP系列则提供金属外壳以增强电磁干扰屏蔽(EMI/RFI)。这些连接器以其卓越的设计、广泛的布局选项和高性价比的特点,成为现代电子设备设计的理想选择。

    二、技术参数


    以下为ITT Cannon ZIF连接器的核心技术规格:
    | 参数 | 描述 |

    | 外壳材料 | 塑料(DL系列),铝合金或锌合金(DLM/DLP/DLQ系列) |
    | 接触数量 | 60、96、156、260、360信号针 |
    | 单次插拔次数 | 最低10,000次(DL/DLM/DLP),最高20,000次(DLQ) |
    | 额定温度范围 | -55°C至+105°C(DL/DLM/DLP/DLQ),-55°C至+85°C(部分型号) |
    | 电流容量 | 每接触点最大5A(DL/DLM/DLP),最大10A-60A(用于汇流排接触点) |
    | 电接触电阻 | ≤15毫欧姆(初始值) |
    | 插拔力 | 接触无插入力(Zero Insertion Force设计) |
    此外,所有系列产品均符合RoHS合规要求,且具备IP等级防护(需配置壳体配件)。
    三、产品特点与优势
    1. 创新设计:独特的零插入力(ZIF)机制确保最小化接触磨损,延长使用寿命。
    2. 模块化布局:通过模块化接点系统,DLP系列可实现更高的集成度,适用于需要高密度接线的应用场景。
    3. 广泛兼容性:DL/Q系列塑料壳体提供经济高效的低成本方案;DLM/DLP系列金属壳体则具有更强的抗电磁干扰能力。
    4. 定制能力:多种尺寸及接口配置可满足客户特殊需求,且支持直接由制造商安装接触件。
    四、应用案例与使用建议
    DL系列ZIF连接器因其成本效益显著,在便携式医疗设备(如MRI非磁性接口)、自动化测试设备以及工业控制领域得到了广泛应用。以下是一些优化使用建议:
    - 对于高频设备,优先选用金镀层接触件(如DL系列20微英寸金涂层)。
    - 在高振动环境中,推荐DLM/DLP系列带背壳设计的金属外壳连接器以提高稳定性。
    - 使用时,确保插座端接触面清洁以避免因污染导致的阻抗增大。
    五、兼容性与支持
    ITT Cannon为客户提供全方位支持,包括详细的技术文档、免费工具试用以及针对复杂项目的定制开发服务。此外,所有产品均支持通过全球分布的制造工厂完成快速交付。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保接触件正确安装,检查是否有异物阻碍。 |
    | 接触不良 | 检查插头与插座对齐情况并调整。 |
    | 外壳损坏 | 更换相应外壳配件以恢复EMI屏蔽效果。 |
    七、总结与推荐
    ITT Cannon ZIF连接器以其创新设计、多样化规格和高度可靠性,在电子元器件市场上占据重要地位。DL系列适合一般用途,而DLM/DLP系列则为高要求场景提供了卓越的解决方案。总体而言,无论是在医疗设备还是电信领域,该系列连接器都展现了卓越的性能与经济实用性。因此,强烈推荐该产品用于需要高效、稳定互连的应用场景。
    希望本文能够帮助您更好地理解ITT Cannon ZIF连接器的特性和应用潜力!如果您有任何疑问,请随时联系我们获取更多技术支持。

QLC-260R参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

QLC-260R厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

QLC-260R数据手册

厂牌 PDF简要描述 下载
ITT 背板连接器 - 专用 ITT QLC-260R QLC-260R数据手册

QLC-260R封装设计

查看详情并下载
Symbol
Footprint
3D Model
