DBMM25PD

产品分类: D-Sub 连接器
厂牌: ITT
产品描述: Male Pins,Plug 焊盘 2 25pin Steel,Tin Plated 7.5A 金 黑色 通孔安装,面板安装
供应商型号: H-DBMM25PD
供应商: Heilind
标准整包数: 1

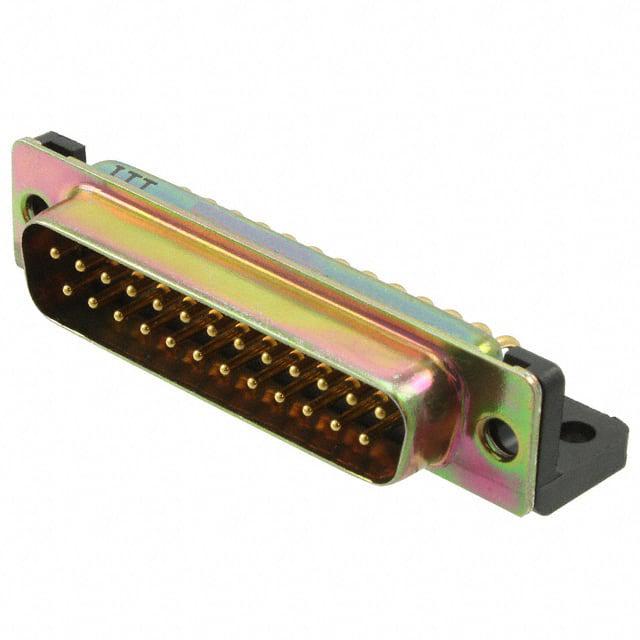

ITT D-Sub 连接器 DBMM25PD

DBMM25PD概述


    产品简介


    DBMM25PD是一款由Cannon生产的D-Sub连接器,属于DM系列。该产品设计用于高可靠性的信号传输应用。DBMM25PD连接器采用25个20号尺寸的接触点,具有优良的电气特性和机械强度,适用于各种恶劣环境下的工业应用。主要应用领域包括工业自动化、通信设备、医疗设备及军事设备等。

    技术参数


    - 型号: DBMM25PD (我们的Catalog编号为DBMM-25P-D)
    - 品牌: Cannon
    - 连接器类型: D-Sub
    - 接触点数量: 25个
    - 接触点尺寸: 20号
    - 线规范围: AWG 20-28
    - 额定电流: 7.5 A(最大)
    - 接触电阻: ≤ 7.5 毫欧
    - 绝缘耐压: 1000 VAC(海拔高度处)
    - 工作温度: -55°C 到 +150°C
    - 盐雾测试: 48小时
    - 接触材料: 铜合金
    - 接触镀层: 金镍镀层(性能等级2)
    - 壳体材料: 钢
    - 壳体镀层: 锡
    - 绝缘材料: 聚对苯二甲酸酯(PCT UL 94V-0 级)
    - 绝缘颜色: 黑色
    - 插针/插孔: 插针型
    - 硬件: 3.05mm (0.120") 直角通孔安装
    - 插拔次数: 500次

    产品特点和优势


    - 高可靠性: 经过严格的盐雾测试,确保在恶劣环境下依然保持稳定的工作状态。
    - 宽温域: 工作温度范围从-55°C到+150°C,适应多种严苛环境。
    - 高强度: 采用钢制外壳,具备出色的抗冲击和抗振动能力。
    - 高性能镀层: 接触部分采用金镍镀层,有效防止氧化和腐蚀,提高电性能。
    - 广泛的兼容性: 支持AWG 20-28线材,易于安装和维修。

    应用案例和使用建议


    应用案例
    DBMM25PD连接器广泛应用于工业自动化控制系统,例如工厂生产线中的数据采集和控制设备。此外,在电信网络设备、医疗成像设备以及军事通讯系统中也有广泛应用。
    使用建议
    - 在安装时确保连接器外壳完全固定,以避免松动造成信号中断。
    - 在接线过程中应选用适当的线材,避免因线径不匹配导致接触不良。
    - 在高温环境下使用时,建议定期检查连接器的接触性能,以防氧化导致的接触电阻增大。

    兼容性和支持


    DBMM25PD连接器支持标准的D-Sub接口,可与其他品牌的D-Sub连接器互换使用。制造商提供详细的技术文档和专业技术支持,确保客户能够顺利安装和使用该产品。

    常见问题与解决方案


    - Q: 连接器的接触电阻是否会随时间增加?
    A: 是的,但通过定期检查和清洁可以有效降低接触电阻。建议每半年进行一次检查和清洁。

    - Q: 如何延长连接器的使用寿命?
    A: 正确的安装和定期维护是延长连接器使用寿命的关键。避免在潮湿环境中长期使用,定期检查连接器是否紧固。

    总结和推荐


    DBMM25PD是一款专为高可靠性需求设计的D-Sub连接器,具备优秀的电气特性和机械强度,非常适合在恶劣环境下使用。经过严格的盐雾测试和宽温域测试,确保了其在各种极端条件下的稳定表现。如果您正在寻找一款耐用且可靠的连接器产品,DBMM25PD将是一个理想的选择。强烈推荐在工业自动化、通信设备和军事设备中使用此产品。

DBMM25PD参数

参数
颜色 黑色
端接 焊盘
额定电流 7.5A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 25pin
类型 Male Pins,Plug
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装,袋装

DBMM25PD厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

DBMM25PD数据手册

厂牌 PDF简要描述 下载
ITT D-Sub 连接器 ITT DBMM25PD DBMM25PD数据手册

DBMM25PD封装设计

查看详情并下载
Symbol
Footprint
3D Model
