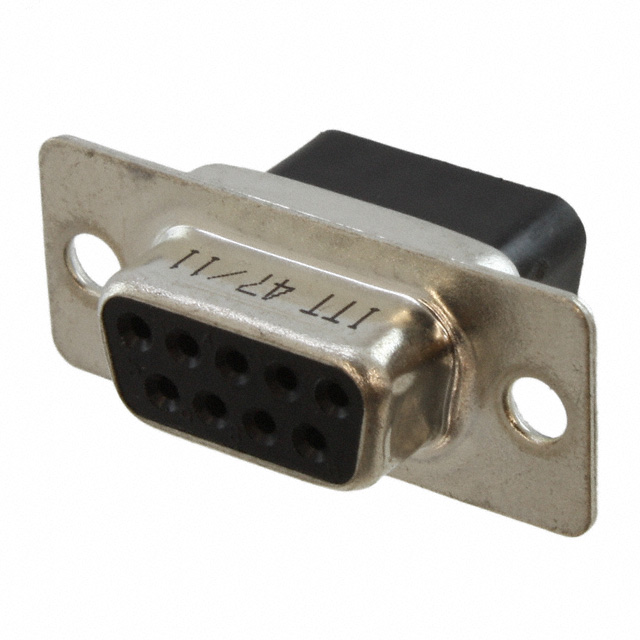

DEA9SA197F0

产品分类: D-Sub 连接器
厂牌: ITT
产品描述: Receptacle for Female Contacts 2 9pin Steel,Tin Plated 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 10B-1342695-3
供应商: 国内现货
标准整包数: 1
ITT D-Sub 连接器 DEA9SA197F0

DEA9SA197F0概述

    ITT CANNON MILITARY/HIGH RELIABILITY D-SUB CONNECTORS

    1. 产品简介


    ITT CANNON Military/High Reliability D-Sub连接器是一种矩形连接器,专为网络和通信端口设计。这些连接器广泛应用于航空航天、交通运输、通信系统、信息系统和测试设备等领域。由于其卓越的设计和制造工艺,这些连接器特别适用于需要优化空间的应用场景,如医疗设备、手持式测试设备、机器人、条码扫描仪和数据传输系统。

    2. 技术参数


    - 电气特性:
    - 最大电流:5A(信号),7.5A(高功率)
    - 测试电压:1000VAC至2800VAC(取决于型号)
    - 接触电阻:最大7.34毫欧
    - 工作温度范围:-55°C 至 125°C
    - 环境适应性:
    - 工作温度范围:-55°C 至 125°C(部分型号可达-55°C 至 105°C)
    - 结构特性:
    - 壳体材料:钢、铝、黄铜
    - 绝缘材料:UL94V0等级热塑性塑料
    - 接触材料:铜合金,镀金镍
    - 安装方式:
    - 直角PC引脚:直角和平行于板面两种安装方式
    - 插入和压接型接触:多种安装孔尺寸选择

    3. 产品特点和优势


    - 空间优化:高度紧凑设计,适合空间有限的应用场景。
    - 多功能接触组合:提供多种接触配置和镀层选择,确保广泛的适用性和可靠性。
    - 灵活性:多种安装选项和接触类型,满足不同应用场景的需求。
    - 高可靠性:符合MIL-DTL-24308标准,确保在恶劣环境下的长期可靠运行。

    4. 应用案例和使用建议


    - 医疗设备:高密度连接器可节省空间,适合小型化设计需求。
    - 工业自动化:高可靠性设计确保在恶劣环境下稳定运行。
    - 数据传输:高速数据传输能力,支持高电流应用。
    使用建议:
    - 在医疗设备中使用时,优先选择高密度插针,以最大化空间利用率。
    - 在工业自动化环境中,应考虑使用不锈钢外壳以增强抗腐蚀性。
    - 数据传输时,根据应用需求选择合适的接触类型和电流容量。

    5. 兼容性和支持


    - 兼容性:与多种标准D-Sub接口兼容,适用于不同制造商的设备。
    - 技术支持:ITT Cannon提供详尽的技术文档和支持服务,确保用户能正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题1:连接器安装困难
    - 解决方案:确认安装孔尺寸与所选连接器匹配,必要时重新检查安装步骤。
    - 问题2:接触不良
    - 解决方案:检查接触部位是否有污垢或损坏,必要时更换接触件。
    - 问题3:过热
    - 解决方案:确认使用合适的电线尺寸和长度,避免电流过大引起过热。

    7. 总结和推荐


    ITT CANNON Military/High Reliability D-Sub连接器以其高度优化的空间设计、广泛的多功能性和高可靠性,在多种应用场景中表现出色。这些连接器不仅能够满足航空航天和医疗设备对高可靠性的要求,也能在工业自动化和数据传输领域发挥重要作用。因此,强烈推荐用于需要高度可靠性及空间优化的项目。

DEA9SA197F0参数

参数
触头镀层 -
外壳材料 Steel,Tin Plated
针脚数 9pin
类型 Receptacle for Female Contacts
颜色 黑色
端接 -
额定电流 -
排数 2
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

DEA9SA197F0厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

DEA9SA197F0数据手册

厂牌 PDF简要描述 下载
ITT D-Sub 连接器 ITT DEA9SA197F0 DEA9SA197F0数据手册

DEA9SA197F0封装设计

查看详情并下载
Symbol
Footprint
3D Model
