首页  >  产品百科  >  DL1-156PW6A

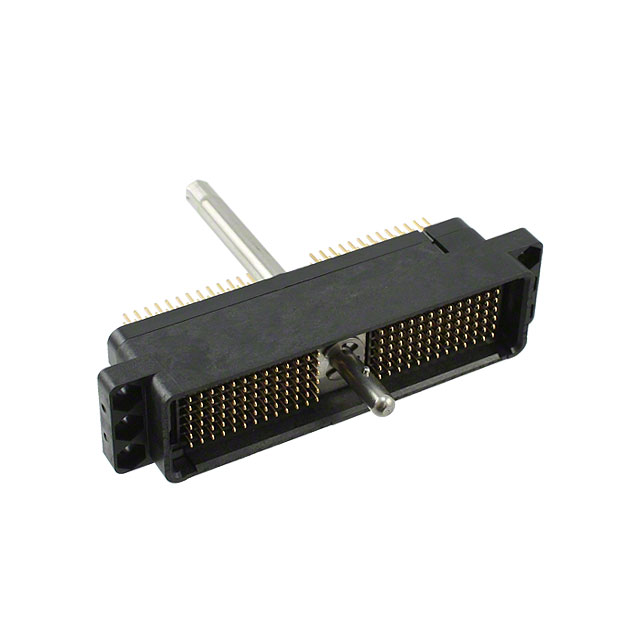

DL1-156PW6A

产品分类: 背板连接器 - 专用
厂牌: ITT
产品描述: Conn Rectangular PIN 156 POS 2.54mm Solder ST Thru-Hole
供应商型号: DL1-156PW6A
供应商: Master
标准整包数: 1
ITT 背板连接器 - 专用 DL1-156PW6A

DL1-156PW6A概述

    文章标题:DL系列零插入力(ZIF)连接器的技术详解与应用

    1. 产品简介


    DL系列零插入力(ZIF)连接器是由ITT Cannon研发生产的,广泛应用于医疗、工业自动化、计算机及周边设备等多个领域。这些连接器以低成本、高可靠性、多信号通路的特点著称,适用于需要快速插拔且对耐用性要求较高的场景。DL系列连接器的主体采用塑料材质,具备60至260个信号触点的选择范围,可以满足各种设计需求。
    这些连接器的主要功能在于简化系统组装和提升操作效率,适合用于需要高效布线和快速更换连接的场景,如医疗成像设备、测试仪器、自动化设备及通信设备等。

    2. 技术参数


    | 参数名称 | 规格值 |

    | 触点排列 | 60, 96, 156, 和260信号触点 |
    | 工作温度范围 | -55°C 至 105°C |
    | 接触电阻 | ≤15毫欧姆 |
    | 额定电流 | 最大5安培(具体取决于接触类型) |
    | 插拔寿命 | ≥10,000次循环 |
    | 外壳材料 | 玻璃填充热塑性塑料 |
    | 符合RoHS标准 | 是 |
    DL系列连接器设计用于多种信号通道数量,可实现单一或模块化设计。其机械设计采用手柄旋转方式实现快速插拔,显著降低了装配时间和人为错误。

    3. 产品特点和优势


    DL系列连接器的最大特点是其Zero Insertion Force(ZIF)设计,即无需插入力即可完成连接。这种特性确保了连接的可靠性并延长了使用寿命。此外,DL系列还具有以下独特功能:
    - 快速插拔:通过手柄操作即可实现一次性插拔,大幅提高生产效率。
    - 模块化设计:支持不同触点数量和配置,可按需定制。
    - 优异性能:在极端温度下仍能保持稳定的电气和机械性能。
    - 经济实惠:相较于市场上同类产品,DL系列具有显著的成本优势。
    DL系列凭借上述特点,在全球范围内受到工业、医疗及通信领域的青睐,成为连接器市场的标杆产品之一。

    4. 应用案例和使用建议


    DL系列连接器已被广泛应用于多个行业,包括但不限于:
    - 医疗设备:如便携式超声波诊断设备、MRI扫描仪等。在医疗设备中,ZIF设计能够快速拆装组件,便于维护和清洁。
    - 工业自动化:机器人控制系统和自动化生产设备中,DL系列连接器用于数据传输和电源供应。
    - 通信设备:如电信设备中的接口互连系统,其高效传输特性和抗干扰能力保证了设备稳定性。
    使用建议:
    1. 在设计阶段需根据实际电路负载合理选择接触类型和触点数量;
    2. 考虑到高频率使用情况,建议使用镀金工艺的接触部件以延长使用寿命;
    3. 在高温环境下使用时,需确保散热措施到位。

    5. 兼容性和支持


    DL系列连接器设计灵活,易于与多种外壳及配件搭配使用。例如,客户可通过选择不同的接头壳体实现EMI/RFI屏蔽功能,从而满足电磁兼容性要求。此外,ITT Cannon为客户提供详尽的技术文档和支持服务,包括安装指南、工具租赁服务以及售后维修服务,助力客户快速部署和优化设备。

    6. 常见问题与解决方案


    以下是部分常见问题及其解决方法:
    - 问题1:连接器接触不良。
    解决方案:检查触点是否有污垢或氧化现象,必要时清洁后重新安装。
    - 问题2:插入或拔出时阻力过大。
    解决方案:确认操作手柄是否正确旋转到位,或者检查是否存在接触件安装错误。
    - 问题3:连接器外壳损坏。
    解决方案:立即停止使用并联系供应商更换新的连接器组件。

    7. 总结和推荐


    DL系列零插入力(ZIF)连接器以其创新的设计、卓越的性能和高性价比成为市场上的佼佼者。其模块化和定制化的特性使其适应性强,特别适合医疗、工业和通信领域的需求。
    综上所述,强烈推荐DL系列连接器作为需要高效、可靠连接解决方案的应用首选。如果您正在寻找兼具成本效益和高性能的连接器产品,DL系列无疑是一个理想选择。

    最终结论:DL系列连接器是一款值得信赖的产品,无论是从技术规格还是实际应用表现来看,都展现了其强大的市场竞争力。如果您希望降低设计复杂度并提高产品可靠性,那么这款连接器无疑是您的最佳选择。

DL1-156PW6A参数

参数
长*宽*高 108mm(长度)*24.9mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

DL1-156PW6A厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

DL1-156PW6A数据手册

厂牌 PDF简要描述 下载
ITT 背板连接器 - 专用 ITT DL1-156PW6A DL1-156PW6A数据手册

DL1-156PW6A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 417.0885 ¥ 3467.9187
5+ $ 395.7833 ¥ 3241.0709
10+ $ 384.2205 ¥ 3146.3831
16+ $ 380.4119 ¥ 3115.1949
32+ $ 372.9425 ¥ 3054.0279
48+ $ 371.0752 ¥ 3038.7362
63+ $ 371.0752 ¥ 3038.7362
库存: 105
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3467.91
直接购买
加入购物车
