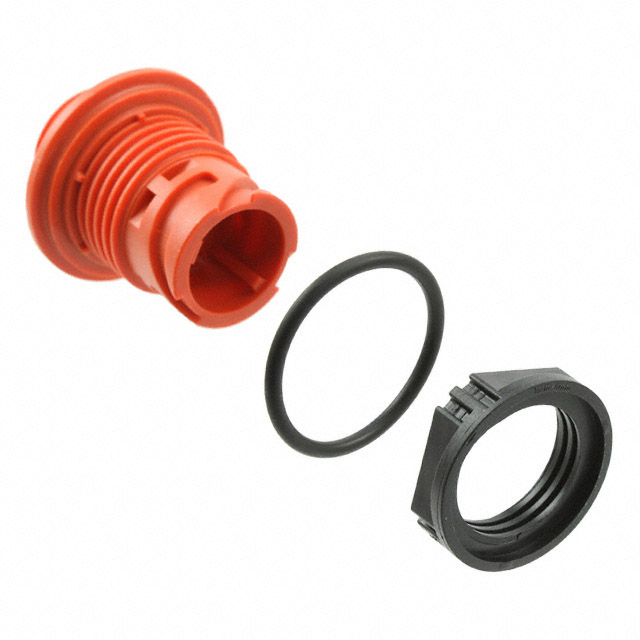

APD6CPH

产品分类: 圆形连接器
厂牌: ITT
产品描述: Bayonet Lock,Receptacle Housing 1pin(Power) Polybutylene Terephthalate (PBT),Glass Filled 隔板安装,面板安装 44mm(长度)
供应商型号:
供应商:
标准整包数: 0
ITT 圆形连接器 APD6CPH

APD6CPH概述

    电子元器件产品技术手册:ITT Cannon APD系列

    产品简介


    ITT Cannon APD系列是一款广泛应用于交通运输、工业仪器仪表、军事和航空等领域的高性能电子连接器。该系列连接器包括单路和多路版本,提供了全面的密封和高功率解决方案。APD系列通过了ISO 15170标准认证,确保其在极端环境下的稳定性和可靠性。产品类型多样,适合于各种严苛环境的应用场合。

    技术参数


    | 参数名称 | 值 |

    | 工作电压 | 48V DC |
    | 工作电流 | 见降额曲线 |
    | 接触电阻 | ≤0.4mΩ |
    | 耐压等级 | 1000 VAC(持续60秒) |
    | 绝缘电阻 | ≥10 MΩ |
    | 寿命 | ≥50次插拔循环 |
    | 耦合扭矩 | ≤2 Nm |
    | 静态负载 | 350 N |
    | 温度范围 | -40°C 至 125°C |
    | 湿度范围 | 0至95%相对湿度 |
    | 防护等级 | IP67 |
    | 盐雾试验 | 96小时,35°C |
    | 二氧化硫试验 | 0.67% |
    | 液体兼容性 | 刹车液、ATF、燃料等 |
    | 振动抵抗 | 正弦振动100m/s²,3轴,24小时,室温 |

    产品特点和优势


    1. 高可靠性:采用优质铜合金材料,镀银以增强导电性能,可承受高达245A的电流。
    2. 小体积高功率:结合小型化设计与高效能,适用于空间有限但需要高功率传输的场合。
    3. 多功能接口:覆盖从单路到多路的各种连接需求,适用于多种不同应用场合。
    4. 防液体渗入和高振动抵抗:IP67防护等级确保产品在潮湿环境下保持良好密封性能。
    5. 定制能力:可根据客户需求进行定制设计,提供全面的个性化服务。

    应用案例和使用建议


    APD系列连接器广泛应用于重型车辆、电动工具、通信基站等领域。建议在选择产品时根据具体应用需求,考虑所处环境的温度、湿度等因素。例如,在高湿度环境中使用时,应注意防潮处理。在极端振动条件下使用时,需确保安装稳固。

    兼容性和支持


    APD系列连接器与其他品牌的标准互连产品具有良好的兼容性,便于集成到现有系统中。ITT公司提供全面的技术支持和售后服务,包括产品安装指导、故障排查及长期技术支持等。

    常见问题与解决方案


    1. 问题:如何确保连接器正确安装?
    解决方案:参考技术手册中的安装指南,确保所有部件安装到位,并使用正确的扭矩值紧固连接器。
    2. 问题:如何判断连接器是否损坏?
    解决方案:检查连接器外观是否有明显的物理损伤或异常现象。如发现接触不良,应立即更换新的连接器。
    3. 问题:如何应对高湿度环境下的使用?
    解决方案:在高湿度环境中使用时,建议增加额外的防水措施,如涂抹防水硅脂等。

    总结和推荐


    ITT Cannon APD系列连接器以其卓越的可靠性和广泛的适用性,成为众多行业应用的理想选择。无论是对于高功率需求还是恶劣环境,其表现出色。因此,强烈推荐在相关项目中采用这款连接器,以确保系统的稳定运行和长久使用寿命。

APD6CPH参数

参数
颜色 -
端接 -
额定电流 -
外壳材料 Polybutylene Terephthalate (PBT),Glass Filled
针脚数 1pin(Power)
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
长*宽*高 44mm(长度)
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

APD6CPH厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

APD6CPH数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT APD6CPH APD6CPH数据手册
