ZDB25P

产品分类: D-Sub 连接器
厂牌: ITT
产品描述: ITT Cannon D-Sub连接器, ZD*系列, 公插, DB25针, 面板安装, 直角主体
供应商型号: 3752237P
供应商: 海外现货
标准整包数: 5

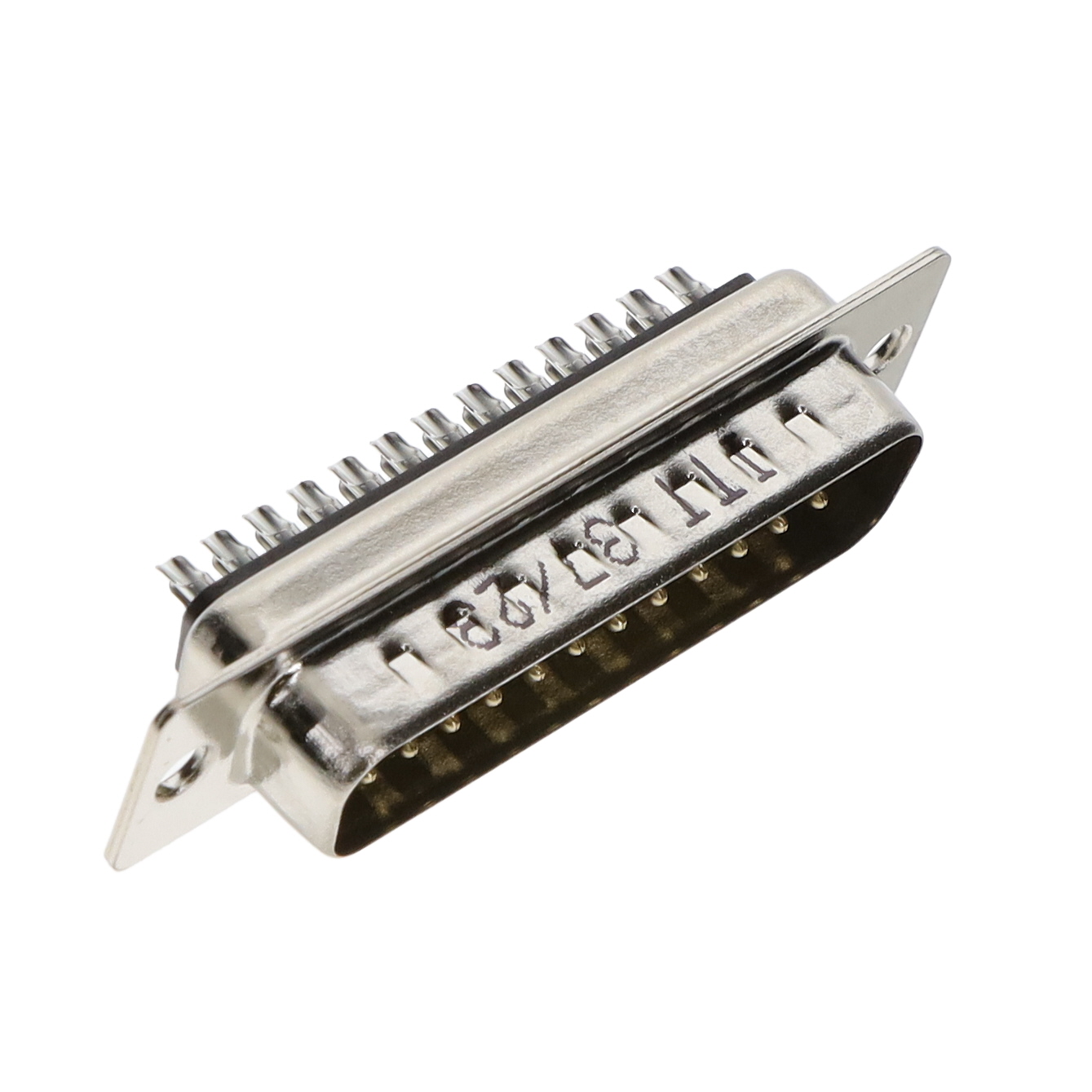

ITT D-Sub 连接器 ZDB25P

ZDB25P概述


    产品简介


    ZDB25P是一款经济型的D-Sub连接器,隶属于Cannon品牌的产品线。这类连接器主要用于各类需要稳定数据传输和电力供应的应用场合。其基本特性包括低成本、高可靠性,广泛应用于工业控制、通信设备及计算机外设等领域。

    技术参数


    - 针数:25针
    - 接触点直径:20AWG到28AWG
    - 耐电压:1000VAC(海平面)
    - 电流容量:最大5A
    - 接触电阻:小于等于20毫欧
    - 操作温度范围:-55°C至+105°C
    - 盐雾测试:12小时
    - 外壳材料:钢制
    - 壳体电镀:镀锡
    - 绝缘材料:填充玻璃纤维的热塑性塑料,UL94V-0等级
    - 绝缘颜色:黑色
    - 触点排列方式:25个接点,每根导线20AWG
    - 触点类型:冲压式
    - 触点材质:铜合金
    - 触点电镀:金闪镀层(性能等级3)
    - 触点连接方式:焊锅焊接
    - 安装方式:0.120英寸(3.05毫米)通孔安装

    产品特点和优势


    ZDB25P凭借其经济性与可靠性在同类产品中脱颖而出。该款连接器不仅满足各种严苛环境下的应用需求,而且在设计上实现了较高的成本效益。同时,它通过了严格的盐雾测试,确保在恶劣环境中的使用寿命。其金闪镀层的触点增强了导电性并降低了接触电阻,这使得其在数据传输过程中具有更加稳定的表现。

    应用案例和使用建议


    ZDB25P被广泛应用于工业自动化控制系统、网络通信设备和计算机外设等场景。由于其具有优良的机械性能和耐腐蚀性,尤其适用于户外或工业环境下的布线工程。对于使用者而言,建议在进行装配时遵循制造商的指示,以确保安全性和可靠性。此外,在高温或盐雾环境中使用时,需特别注意防护措施,避免影响其正常运行。

    兼容性和支持


    根据技术手册,ZDB25P可与其他标准尺寸的D-Sub系列连接器互换使用,方便系统集成。制造商提供了详尽的技术文档和支持服务,包括详细的安装指南和维护手册。用户可以联系本地销售代表获取进一步的技术支持。

    常见问题与解决方案


    - 问题1:连接器插拔力过大
    - 解决方案:检查触点是否干净无尘,并确认触点正确安装。如问题持续存在,可能需要重新定位触点或更换连接器。
    - 问题2:电流过载
    - 解决方案:确保使用的电缆和电线符合产品手册中的规格要求。如果需要传输更大的电流,请选择具有更大电流容量的型号。
    - 问题3:连接不稳定
    - 解决方案:检查安装过程中的紧固情况,确保所有螺钉已拧紧。如有必要,可以使用专用工具辅助安装。

    总结和推荐


    总体来看,ZDB25P是一款性能可靠、适用范围广泛的D-Sub连接器。无论是从性价比还是稳定性方面考虑,都值得推荐给需要此类连接器的用户。特别是在工业自动化和通信领域,这款连接器因其卓越的设计和稳定的性能表现而受到用户的青睐。

ZDB25P参数

参数
针脚数 25pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 5A
排数 2
触头镀层
外壳材料 Steel
长*宽*高 53.09mm(长度)*12.55mm(宽度)
安装方式 面板安装
零件状态 在售
包装方式 散装,袋装

ZDB25P厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

ZDB25P数据手册

厂牌 PDF简要描述 下载
ITT D-Sub 连接器 ITT ZDB25P ZDB25P数据手册

ZDB25P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 34.7042
500+ ¥ 33.9522
库存: 4494
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 8676.05
