NPS-1-BN-T6

产品分类: 圆形连接器
厂牌: ITT
产品描述: 公插针,面板来源 1pin Thermoplastic 660A 银 棕色 法兰安装,面板安装 106.3mm(长度)
供应商型号: 122648
供应商: 海外现货
标准整包数: 1
ITT 圆形连接器 NPS-1-BN-T6

NPS-1-BN-T6概述

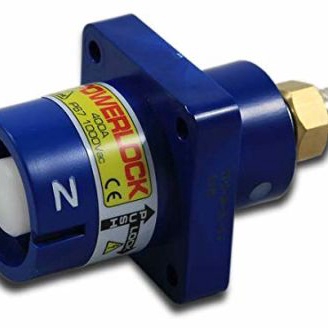

    ITT Veam PowerLock High Current Power Connectors

    1. 产品简介


    ITT Veam PowerLock 系列是一款专为高电流应用设计的塑料单极电连接器。它适用于单相及多相电力分配系统,额定电流高达660安培。产品系列包括面板安装和电缆连接型连接器及其相关配件,广泛应用于航空航天、军事与国防、交通运输、工业以及医疗行业等多个领域。此外,这些连接器具有防水和抗冲击能力,能够确保在各种恶劣环境中安全可靠地运行。

    2. 技术参数


    - 电气参数:
    - 额定电流:400安培或660安培连续电流
    - 工作电压:交流/直流1000伏特(符合DIN EN 61984标准)
    - 测试电压:4500伏特交流
    - 短路电流:16千安(持续1秒),34千安峰值
    - 绝缘电阻:大于5兆欧姆
    - 接触电阻:小于0.1毫欧姆
    - 机械参数:
    - 接触材料:黄铜(最高可达400安培)或铜(最高可达660安培),镀银
    - 外壳材料:PBT高温热塑性塑料
    - 锁紧机制:卡口式配合带二次锁定销
    - 使用寿命:500次接合循环
    - 电缆保留:螺母型密封圈
    - 振动:频率范围10-2000赫兹,加速度15克
    - 环境参数:
    - 工作温度:-30℃至+125℃
    - 防护等级:防护等级IP67(当连接时)
    - 阻燃等级:UL94-V0

    3. 产品特点和优势


    - 安全性高:提供IP2X防护等级,防止意外触碰带电部件。
    - 兼容性强:提供多种颜色和键槽配置,以适应不同区域的三相电气系统。
    - 易于操作:采用卡口式锁紧和二次锁定机构,操作简便且安全。
    - 定制化选择:提供多种电缆规格适配和特殊选项,如滑动套筒和手柄,适用于不同的应用场景。
    - 环保材料:RoHS合规,可选镀镍、不锈钢、阳极氧化铝和镀金表面处理。

    4. 应用案例和使用建议


    - 典型应用场景:
    - 发电机和负载银行
    - 三相电机
    - 户外活动
    - 河船电力供应
    - 风力涡轮机和替代能源系统
    - 水域码头电力分配系统
    - 使用建议:
    - 在安装前确认电缆规格与连接器匹配。
    - 对于铝电缆,不建议直接终止使用PowerLock或SnapLock接触器,以防发生腐蚀和过热现象。
    - 在高振动环境下使用时,确保所有固定件都已牢固安装。

    5. 兼容性和支持


    - 兼容性:PowerLock连接器与ITT Cannon系列的其他产品具有良好的兼容性,可方便地进行组装和维护。
    - 技术支持:由经验丰富的工程师团队提供全面的设计和工程支持,确保每个应用都能得到最佳解决方案。

    6. 常见问题与解决方案


    - 问题1:连接器无法完全接合。
    - 解决方案:检查是否有异物阻碍连接或键槽是否对准。

    - 问题2:接触电阻偏高。
    - 解决方案:重新压接或拧紧接头,确保与电缆导体的良好接触。

    - 问题3:连接器出现水渗漏。
    - 解决方案:检查并更换损坏或失效的密封圈。

    7. 总结和推荐


    ITT Veam PowerLock 连接器凭借其出色的电气性能、强大的机械结构和严格的环境防护,在高电流应用领域表现卓越。它适用于需要高可靠性、耐用性和安全性的多种场合。对于寻找高质量电源连接解决方案的用户来说,这是一款值得推荐的产品。

NPS-1-BN-T6参数

参数
类型 公插针,面板来源
颜色 棕色
端接 -
额定电流 660A
外壳材料 Thermoplastic
针脚数 1pin
触头镀层 - 配接
长*宽*高 106.3mm(长度)
安装方式 法兰安装,面板安装
应用等级 工业级,船舶级
零件状态 在售
包装方式 散装

NPS-1-BN-T6厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

NPS-1-BN-T6数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT NPS-1-BN-T6 NPS-1-BN-T6数据手册

NPS-1-BN-T6封装设计

查看详情并下载
Symbol
Footprint
3D Model
