首页  >  产品百科  >  DCMZ-27X2S-N-A197

DCMZ-27X2S-N-A197

产品分类: D-Sub 连接器
厂牌: ITT
产品描述: Female Sockets,Receptacle 焊盘 2 27pin Steel,Tin-Nickel Plated 5A,7.5A 金 黑色 通孔安装,面板安装
供应商型号: 1003-DCMZ-27X2S-N-A197-ND
供应商: Digi-Key
标准整包数: 1

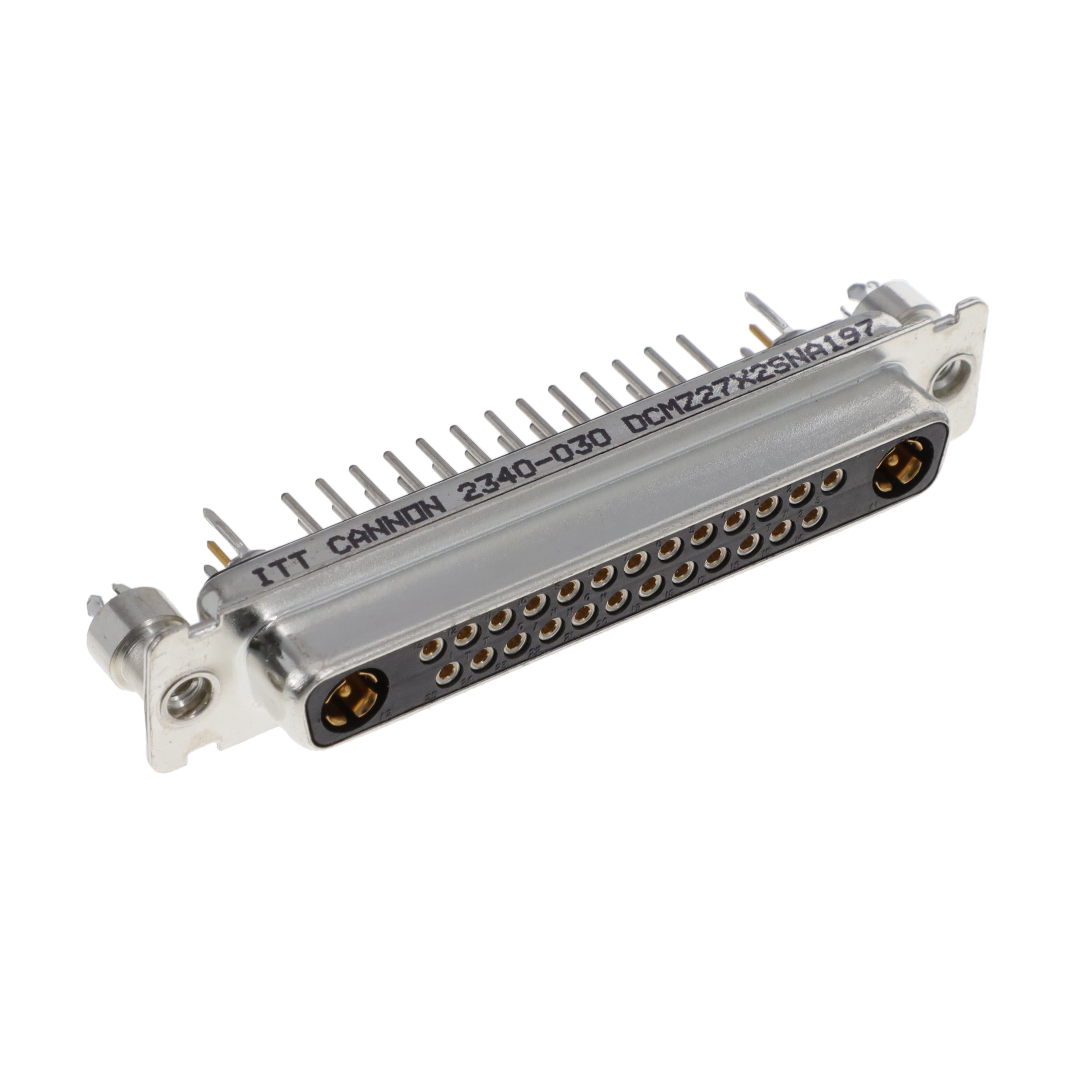

ITT D-Sub 连接器 DCMZ-27X2S-N-A197

DCMZ-27X2S-N-A197概述

    Cannon Combo D® 技术手册解析

    产品简介


    Cannon Combo D® 是一种先进的工业标准连接器,适用于多种复杂且高性能的应用场景。它结合了多个接口类型,提供全面的屏蔽功能,有助于优化空间并提高整体屏蔽效果。此系列产品广泛应用于航空航天、军事国防、工业和医疗等领域,成为这些行业不可或缺的一部分。

    技术参数


    - 壳体材料: 碳钢(表面处理为镀镍、钝化锌),黄铜(表面处理为镉、黄色铬酸盐)
    - 绝缘体材料: 黑色聚酯、聚碳酸酯共聚物
    - 接触材料: 铜合金(表面处理为金镍镀层)
    - 接触方式: 压接、焊杯、直角PCB板、直式PCB板、欧洲风格焊盘、高电流接触、高压接触
    - 温度范围: -55°C 至 125°C
    - 电气特性:
    - 高频信号接触:最大电流容量7.5A,接触电阻小于55毫伏
    - 高压接触:最大电流容量5A,耐电压测试为2800VAC
    - 高功率接触:最大电流容量40A,耐电压测试为1000VAC
    - 同轴接触:VSWR小于1.40+0.03F (频率f ≤ 1GHz),插入损耗小于0.2dB (1GHz)


    产品特点和优势


    - 多接口集成: 结合多种接口类型,实现多功能一体化设计。
    - 灵活定制: 支持标准和欧洲脚印设计,可根据需求选择不同的接触方式。
    - 高效屏蔽: 全面屏蔽设计减少EMI/RFI泄漏。
    - 宽泛应用: 适用于视频传输、射频通信、电源互连等多个领域。

    应用案例和使用建议


    - 视频传输: 在视频传输应用中,应选择具备高频信号接触的型号,确保低插入损耗和良好的信号完整性。
    - 电源互连: 高功率接触的设计使该连接器适合用于大电流场合,例如电动工具和汽车应用。
    - 射频通信: 使用具有同轴接触的设计,可确保信号质量和阻抗匹配,降低信号衰减。
    使用建议:
    - 确保接触件正确安装,避免虚焊或接触不良导致的可靠性问题。
    - 定期检查和维护连接器,以保持最佳性能。

    兼容性和支持


    - 兼容性: 可与标准和欧洲脚印的PCB兼容。
    - 支持和服务: ITT提供全方位的技术支持,包括工程设计服务、定制解决方案和RoHS合规性。

    常见问题与解决方案


    - 问题: 连接器在高温下出现过热现象。
    - 解决方案: 确认连接器安装时是否有足够的散热空间,或考虑选用具有更高耐温等级的产品。
    - 问题: 连接器接触电阻过高。
    - 解决方案: 检查接触件是否清洁,确保安装时无损坏或松动。

    总结和推荐


    综合评估:
    Cannon Combo D® 系列连接器以其强大的多功能集成能力和广泛的电气特性,在多个行业中表现出卓越的性能。其独特的全屏蔽设计和灵活的定制能力使其在各种严苛环境中展现出显著的竞争优势。
    推荐:
    对于需要高性能、多功能集成的电子应用,强烈推荐使用Cannon Combo D® 系列连接器。凭借其可靠性和灵活性,这款连接器能够满足多样化的市场需求,成为电子设计工程师的理想选择。

DCMZ-27X2S-N-A197参数

参数
触头镀层
外壳材料 Steel,Tin-Nickel Plated
针脚数 27pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 5A,7.5A
排数 2
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装

DCMZ-27X2S-N-A197厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

DCMZ-27X2S-N-A197数据手册

厂牌 PDF简要描述 下载
ITT D-Sub 连接器 ITT DCMZ-27X2S-N-A197 DCMZ-27X2S-N-A197数据手册

DCMZ-27X2S-N-A197封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 99.7464 ¥ 834.7527
10+ $ 84.7922 ¥ 709.6051
42+ $ 76.6336 ¥ 641.3278
84+ $ 72.9813 ¥ 610.7619
126+ $ 72.332 ¥ 605.3284
库存: 132
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 834.75
