ZDE9S1AKN-146

产品分类: D-Sub 连接器
厂牌: ITT
产品描述: Female Sockets,Receptacle 焊盘 2 9pin Steel 5A 金 黑色 通孔安装,面板安装 30.89mm*13.62mm*20.85mm
供应商型号: UA-ZDE9S1AKN-146
供应商: 海外现货
标准整包数: 1

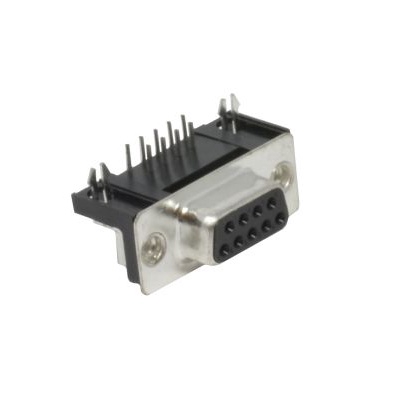

ITT D-Sub 连接器 ZDE9S1AKN-146

ZDE9S1AKN-146概述


    产品简介


    ZDE-9-S-1AKN-146连接器是一款低成本的D型连接器,隶属于Cannon品牌的产品线。这类连接器广泛应用于各种电子设备和系统中,特别是在需要稳定信号传输和高可靠性的场合。本产品主要用于工业控制、通信设备、医疗仪器等领域。

    技术参数


    - 型号:ZDE-9-S-1AKN-146
    - 制造商编号:119998-3055
    - 接触范围:AWG 20-28
    - 接触次数:50次
    - 耐电压:1000 VAC(海拔0米)
    - 电流容量:5 A(最大)
    - 接触电阻:20毫欧(最大)
    - 工作温度:-55°C至+105°C
    - 盐雾测试:12小时
    - 壳体材料:钢
    - 壳体表面处理:镀锡
    - 绝缘材料:玻璃填充热塑性塑料(UL 94V-0等级)
    - 绝缘颜色:黑色
    - 接触布局:9个20号接触点
    - 性别:插座
    - 接触类型:冲压
    - 接触材料:铜合金
    - 接触电镀:金闪(性能等级3)
    - 安装方式:焊接式直角安装
    - 固定方式:塑料支架带锁螺丝(4-40)

    产品特点和优势


    ZDE-9-S-1AKN-146连接器以其稳定的性能和出色的可靠性在市场上脱颖而出。它采用镀锡钢制外壳和玻璃填充热塑性塑料绝缘层,能够承受广泛的温度变化,并且具有良好的耐腐蚀性。此外,其金闪接触层确保了长期的电气稳定性,非常适合于恶劣环境下的应用。

    应用案例和使用建议


    这款连接器经常用于自动化控制系统、工业设备和通信设备中。例如,在自动化生产线中,这种连接器可以确保信号传输的稳定性和准确性。为了确保最佳的使用效果,建议在安装前仔细检查连接器的所有参数和规格,确保与设备兼容。同时,保持清洁并定期进行维护可以延长其使用寿命。

    兼容性和支持


    ZDE-9-S-1AKN-146连接器与其他同类产品兼容,可在多种电子设备上使用。厂家提供了详尽的技术支持,包括安装指南和故障排除手册,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    - Q: 连接器出现松动怎么办?
    - A: 可能是安装时螺丝没有拧紧或磨损导致。建议重新紧固螺丝或更换新的连接器。
    - Q: 连接器的使用寿命如何?
    - A: 在正常操作条件下,预期寿命可达50次插拔。定期检查和维护可延长使用寿命。
    - Q: 连接器的接触电阻过高怎么办?
    - A: 检查接触点是否有氧化或其他污染物。如有必要,可清理或更换连接器。

    总结和推荐


    ZDE-9-S-1AKN-146连接器凭借其高可靠性、优异的性能和广泛的应用范围,在市场上具有很强的竞争力。它适合用于需要高性能连接器的各种应用场景。如果您正在寻找一款性价比高的D型连接器,强烈推荐选择ZDE-9-S-1AKN-146。

ZDE9S1AKN-146参数

参数
触头镀层
外壳材料 Steel
针脚数 9pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 5A
排数 2
长*宽*高 30.89mm*13.62mm*20.85mm
安装方式 通孔安装,面板安装
零件状态 在售

ZDE9S1AKN-146厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

ZDE9S1AKN-146数据手册

厂牌 PDF简要描述 下载
ITT D-Sub 连接器 ITT ZDE9S1AKN-146 ZDE9S1AKN-146数据手册

ZDE9S1AKN-146封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 3.1875 ¥ 26.7113
105+ $ 3.0125 ¥ 25.2448
328+ $ 2.725 ¥ 22.8355
库存: 2639
起订量: 40 增量: 1000
交货地:
最小起订量为:30
合计: ¥ 801.33
