430-8645-007

产品分类: 圆形连接器
厂牌: ITT

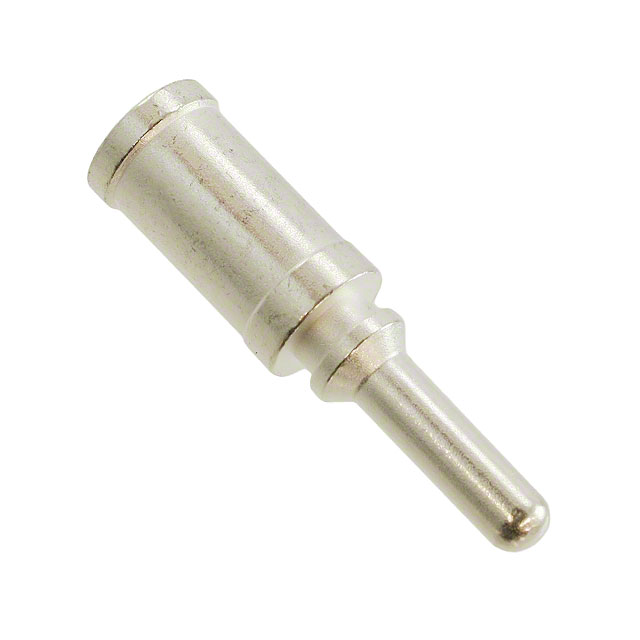

产品描述: ITT Cannon 圆形连接器插针 APD系列, 压接接线
供应商型号: N-430-8645-007
供应商: 云汉优选
标准整包数: 1
ITT 圆形连接器 430-8645-007

430-8645-007概述

    Cannon APD / ISO 15170 Connectors 技术手册

    产品简介


    Cannon APD / ISO 15170系列连接器是一种多用途、全塑料直接型、直通型和板前安装型连接器。最初设计用于运输、非公路车辆和特种车辆市场,满足这一领域典型的应用需求。随着时间推移,这些连接器也在其他需要恶劣环境解决方案的领域得到广泛应用,如军事和工业应用。APD系列涵盖了一到两个电线的功率解决方案,最多可扩展至51个接口,并提供了特殊传感器或PCB版本以适应定制需求。该系列产品是基于DIN 72585标准(现已由ISO 15170标准取代)开发的,适用于需要高度抗腐蚀性和高密封等级的环境,如发动机、变速箱或制动液等。

    技术参数


    - 电气特性:
    - 额定电压:48 VDC
    - 额定电流:取决于降额曲线(参见手册)
    - 接触电阻:最大0.4毫欧
    - 电压耐受:1000 VAC,持续60秒
    - 绝缘电阻:最小10兆欧
    - 寿命:可达50次插拔循环
    - 机械特性:
    - 最大耦合扭矩:2牛米
    - 自由连接状态下的静载荷:350牛(ISO 15170-2,第4.6节)
    - 环境特性:
    - 工作温度范围:-40°C至125°C
    - 湿度范围:最高95%相对湿度
    - 防护等级:IP 67
    - 盐雾测试:96小时,35°C
    - 振动抵抗:正弦波形,100 m/s²,三轴,24小时,室温(EN 60512)
    - 兼容性:
    - 适用于各种液体环境,如制动液、ATF油和燃料(ISO 15170-2,第6.6节)

    产品特点和优势


    Cannon APD / ISO 15170系列连接器具备以下显著特点:
    - 高可靠性:提供高达50次插拔循环的使用寿命,确保长期稳定运行。
    - 高密封性:防护等级达到IP 67,具有优异的防尘防水性能。
    - 抗振动能力:经过严格的振动测试,能够在极端条件下保持稳定性能。
    - 灵活设计:支持不同材料和接触方式,适用于多种应用场景。
    - 环保合规:符合RoHS标准,满足欧洲对有害物质的严格要求。

    应用案例和使用建议


    Cannon APD / ISO 15170系列连接器广泛应用于运输、重型车辆和工业设备等领域,具体应用场景如下:
    - 运输行业:用于卡车、拖拉机、混合动力及电动汽车的动力分配系统。
    - 农业设备:可用于农机具的电力连接,提高农业生产效率。
    - 通信设备:为天线和基站供电提供稳定的连接方案。
    使用建议:
    - 在高温或潮湿环境下使用时,需定期检查密封件的状态。
    - 对于振动强度较高的环境,可以考虑增加减震装置来保护连接器。
    - 定期进行电气性能检测,确保连接器始终处于最佳工作状态。

    兼容性和支持


    - 兼容性:Cannon APD / ISO 15170系列连接器能够与其他品牌和型号的设备良好配合使用。
    - 支持服务:ITT公司提供全面的技术支持和维护服务,确保客户能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题一:连接器出现接触不良。
    - 解决方案:检查接头是否有灰尘或污染物,清理后重新连接。

    - 问题二:连接器密封失效导致进水。
    - 解决方案:更换损坏的密封圈,并确保安装过程中密封件正确无误。

    - 问题三:连接器无法承受预期负载。
    - 解决方案:确认所选连接器的额定负载是否满足应用需求,必要时选择更高额定负载的产品。

    总结和推荐


    Cannon APD / ISO 15170系列连接器凭借其卓越的性能和广泛的适用性,在众多领域内表现出色。它不仅能满足严格的机械和电气要求,还具有出色的抗环境因素能力。此外,ITTCannon在生产制造过程中的严格质量控制也为产品的长期可靠性提供了保障。鉴于此,强烈推荐在需要高可靠性的应用场景中使用Cannon APD / ISO 15170系列连接器,以提升系统的整体性能。

430-8645-007参数

参数
类型 功率,机制
颜色 -
端接 -
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
安装方式 压入式
零件状态 在售
包装方式 散装

430-8645-007厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

430-8645-007数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT 430-8645-007 430-8645-007数据手册

430-8645-007封装设计

查看详情并下载
Symbol
Footprint
3D Model
