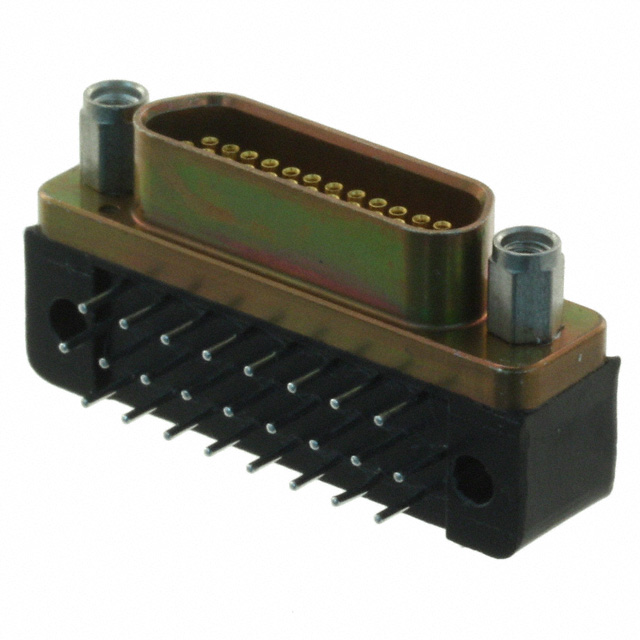

MDM-25SCBRP

产品分类: D-Sub 连接器
厂牌: ITT
产品描述: Female Sockets,Receptacle 焊盘 3 25pin Aluminum,Yellow Chromate Plated Cadmium 3A 金 通孔安装,面板安装
供应商型号: MDM-25SCBRP
供应商: Master
标准整包数: 1
ITT D-Sub 连接器 MDM-25SCBRP

MDM-25SCBRP概述

    电子元器件产品技术手册:Micro-D金属壳Micro连接器

    1. 产品简介


    Micro-D金属壳Micro连接器是一款高性能、高可靠性的微小型互连设备。它的特点是体积小巧、重量轻,同时具有更高的接触密度配置,适用于对空间要求严格的应用场合。这些连接器有矩形、圆形和条形等多种配置方式,接触间距为0.050英寸(1.27毫米),并且提供单个或组合的电源和同轴接触。

    2. 技术参数


    - 接触额定值:3安培最大
    - 接触中心间距:0.050英寸(1.27毫米)
    - 导线尺寸:#24至#32 AWG,绞合或实心导线
    - 接触终止方式:多点压接
    - 接触保持力:通过环氧树脂固定
    - 接触材料和镀层:铜合金,按MIL-G-45204标准,二级,C级,一级镀金
    - 插拔力:每接触点最大8盎司,最小0.5盎司
    - 耐压能力:在海平面上可承受900伏交流电,海拔70,000英尺时可承受300伏交流电
    - 绝缘电阻:最低5,000兆欧姆
    - 连续性测试:超过1微秒无损失
    - 机械强度测试:可承受50G冲击,10-2000Hz振动12小时
    - 热冲击测试:在-55°C至+125°C温度范围内能承受48小时
    - 接触对数:9至100个接触点

    3. 产品特点和优势


    - 结构坚固:采用铝制外壳以提高强度,防止碎裂和折断,并提供电磁干扰(EMI)和射频干扰(RFI)屏蔽。
    - 高可靠性:多个弹簧元素构成的多点接触系统,在数百次插拔循环中仍能保持高度的机械和电气完整性。
    - 适应广泛:在商业产品到登月设备等各种应用中都表现出色。

    4. 应用案例和使用建议


    应用案例:
    - 商业产品:应用于便携式设备和手持设备中,以实现高效连接。
    - 航空航天:用于航天飞行器中的传感器和控制模块之间,确保高度可靠的数据传输。
    使用建议:
    - 在安装过程中,严格按照手册中提供的安装指南操作,特别是在连接器的插拔操作上。
    - 确保接触点清洁,避免污垢和杂质影响接触性能。
    - 对于高频信号传输,建议增加屏蔽措施,以减少外部电磁干扰的影响。

    5. 兼容性和支持


    - 兼容性:本产品可以与各种类型的电源和同轴接触点组合使用,具体配置可根据客户需求定制。
    - 支持:制造商提供全面的技术支持和维护服务,包括安装指导、故障排查和定期检查等。

    6. 常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查接触点是否有氧化或腐蚀,必要时更换接触件或清洁接触表面。
    - 问题2:信号衰减
    - 解决方案:确认连接器插拔次数未超出使用寿命,检查接触面是否清洁,重新插拔连接器。
    - 问题3:机械损坏
    - 解决方案:检查连接器外壳是否有明显的损伤,如有必要,请联系制造商更换损坏部件。

    7. 总结和推荐


    总结:
    Micro-D金属壳Micro连接器凭借其小巧的体积、强大的可靠性、广泛的应用范围及高耐用性,成为微小型互连领域的标杆产品。它不仅适用于商业设备,还能满足航空航天等领域对高性能连接器的需求。
    推荐:
    强烈推荐使用Micro-D金属壳Micro连接器,特别是对于需要高可靠性和紧凑空间布局的应用场景。该产品在各种恶劣环境下都能保持出色的性能,是目前市场上非常优秀的选择。

MDM-25SCBRP参数

参数
端接 焊盘
额定电流 3A
排数 3
触头镀层
外壳材料 Aluminum,Yellow Chromate Plated Cadmium
针脚数 25pin
类型 Female Sockets,Receptacle
颜色 -
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装,袋装
