HDX-WC1M0-12XMC

产品分类: 圆形连接器
厂牌: ITT
产品描述: Male Pins,Plug,Push-Pull 焊盘 12pin Brass 1A,5A 金 银色 导线安装,自由悬挂,通孔安装
供应商型号: 1003-HDX-WC1M0-12XMC-ND
供应商: Digi-Key
标准整包数: 1

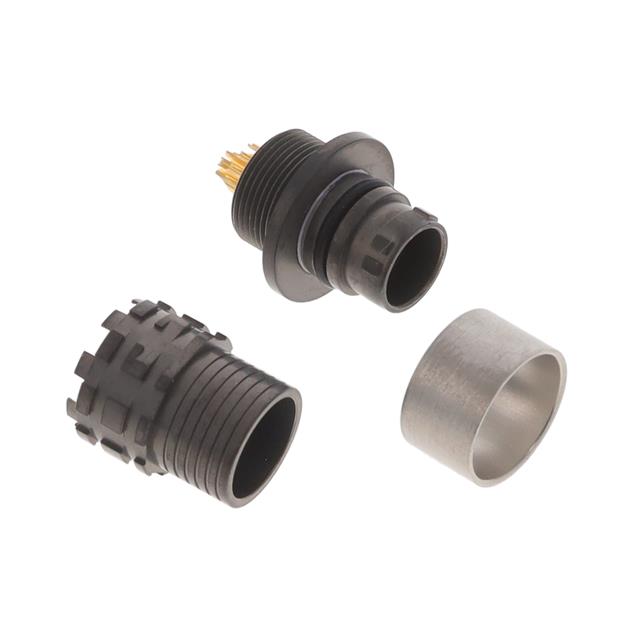

ITT 圆形连接器 HDX-WC1M0-12XMC

HDX-WC1M0-12XMC概述


    产品简介


    本文将介绍一款高性能的连接器——ITT Cannon的电气插头连接器(HDX系列)。该连接器适用于高密度应用场景,如自动化设备、医疗器械、航空航天等领域。它的设计具备高可靠性、防水防尘及抗振动特性,使其成为多种工业应用的理想选择。

    技术参数


    | 技术规格 | 详细参数 |

    | 电流容量 | 功率接触器:5A(单个接点);信号接触器:1A(单个接点) |
    | 绝缘电阻 | 最小值为100 MΩ |
    | 工作电压 | 额定电压250V |
    | 工作温度 | -51°C至+125°C |
    | 防水等级 | 深度达20米,持续120分钟(IPX8) |
    | 振动测试 | 15g(正弦波),频率范围10-2,000Hz,无中断超过1μs |
    | 冲击测试 | 50g加速度,半正弦脉冲6ms,无中断超过1μs |
    | 使用寿命 | 5,000次插拔循环 |

    产品特点和优势


    本连接器具有多项独特的功能和优势。首先是其出色的防护性能,能够适应恶劣的工作环境,尤其在防水和防尘方面表现优异。其次,其高可靠性和长寿命设计使得它非常适合需要长期稳定运行的应用场景。此外,连接器采用金属材料并经过专业电镀处理,确保了其耐腐蚀性和机械强度。

    应用案例和使用建议


    此款连接器广泛应用于各类工业自动化设备,尤其是在对连接器性能要求较高的医疗、航空航天领域。例如,在手术机器人系统中,连接器用于传输信号和电力,确保系统的精确操作。在航空飞行器中,连接器用于传输数据和电力,确保飞行安全。为了获得最佳使用效果,安装时需注意扭矩控制和防松措施。

    兼容性和支持


    该连接器与大多数同类产品兼容,能够方便地进行替换。供应商提供完善的售后服务和技术支持,包括免费的技术咨询、维修和更换服务。用户可随时联系厂商以获取更多技术支持和帮助。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接器插入困难 | 确保电缆正确连接,插头和插座匹配无误 |
    | 插拔次数减少 | 检查内部弹簧状态,必要时更换新部件 |
    | 接触不良 | 重新插入插头,并检查接触面清洁度 |

    总结和推荐


    ITT Cannon的电气插头连接器在电气性能、环境适应性和机械耐用性等方面表现出色,具有很高的性价比。无论是医疗设备还是工业自动化,该连接器都是理想的选择。其卓越的设计和可靠的性能,使其在市场上具有极高的竞争力。强烈推荐在相关应用场合中使用该产品。

HDX-WC1M0-12XMC参数

参数
端接 焊盘
额定电流 1A,5A
外壳材料 Brass
针脚数 12pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 银色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

HDX-WC1M0-12XMC厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

HDX-WC1M0-12XMC数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT HDX-WC1M0-12XMC HDX-WC1M0-12XMC数据手册

HDX-WC1M0-12XMC封装设计

查看详情并下载
Symbol
Footprint
3D Model
