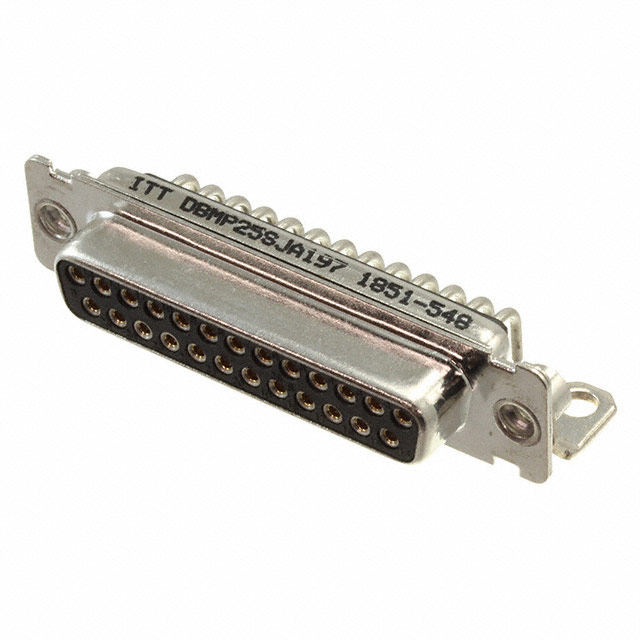

DBMP-25S-J-A197

产品分类: D-Sub 连接器
厂牌: ITT
产品描述: Female Sockets,Receptacle 焊盘 2 25pin Steel,Tin-Nickel Plated 7.5A 金 黑色 通孔安装,面板安装 53.04mm(长度)*16.96mm(宽度)
供应商型号:
供应商:
标准整包数: 0
ITT D-Sub 连接器 DBMP-25S-J-A197

DBMP-25S-J-A197概述


    产品简介


    D-Subminiature连接器是一种小型矩形连接器,发明于1952年,主要用于飞机无线电系统。这些连接器设计用于替代当时的大型笨重连接器,以实现更小的体积和更高的可靠性。今天,D-Subminiature连接器以其出色的性能、可靠性和多用途性,在航天卫星、军事车辆、商业航空电子设备及工业应用等领域被广泛使用。其中,DM、DMM和DMA系列尤其适合高可靠性要求的应用场合,如航天与航空领域,同时也适用于医疗和食品加工、轨道交通等行业。

    技术参数


    | 参数 | DM系列 | DMM系列 | DMA系列 | GD系列 | 2D系列 |
    |
    | 线规范围 | AWG 18 - 28 | AWG 18 - 28 | AWG 20 - 28 | AWG 22 - 26 | AWG 20 - 28 |
    | 配接周期 | 500次 | 500次 | 500次 | 200, 500次 | 500次 |
    | 罗氏标准符合性 | 是 | 是 | 否 | 否 | 是 |
    | 布局选项 | 9, 15, 25, 37, 50, 高密度(104)| 9, 15, 25, 37, 50, 高密度(104)| 9, 15, 25, 37, 50, 高密度(104)| 9, 15, 25, 37, 50, 高密度(104)| 9, 15, 25, 37, 50, 高密度(104)|
    | 绝缘耐压 | 1000 VAC | 750 VAC | 1000 VAC | 1000 VAC | 1000 VAC |
    | 电流承载能力 | 7.5 A | 7.5 A | 7.5 A | 5 A | 7.5 A |
    | 接触电阻 | 10毫欧 | 15毫欧 | 10毫欧 | 9毫欧 | 10毫欧 |
    | 工作温度 | -55°C/125°C | -54°C/125°C | -50°C/150°C | -55°C/125°C | -55°C/125°C |
    | 盐雾测试小时数 | 48小时 | 48小时 | 48小时 | 48小时 | 48小时 |

    产品特点和优势


    D-Subminiature连接器在多个方面表现出色,尤其是在高可靠性、宽工作温度范围和良好的绝缘性能上。例如,GD系列提供高密度布局,且具备优异的防潮性能;2D系列则具有双倍接触密度,适合空间受限的应用场景。此外,部分型号如DM系列还提供了非磁性版本,适合需要非磁性的特殊应用环境,比如太空和卫星通信系统。

    应用案例和使用建议


    - 航天卫星:D-Subminiature连接器常用于航天器上的传感器、天线和其他关键设备间的信号传输,确保稳定可靠的通讯。

    - 工业自动化:在工业控制和自动化系统中,这类连接器可用于复杂机械和仪器间的电气连接,确保系统的高效运行。

    使用建议:
    - 在高温环境下,建议选择具有更高工作温度上限的型号(如DMM系列),以确保长期稳定性。
    - 对于需要频繁插拔的场合,建议使用接触周期较高的型号,以延长使用寿命。

    兼容性和支持


    这些连接器广泛兼容多种电子元器件和设备,如航空电子设备、工业控制器等。制造商提供全面的技术支持和服务,包括产品选型指导、安装手册和故障排查服务。客户可以通过访问ITTCANNON官方网站或联系当地销售代表获得进一步支持。

    常见问题与解决方案


    - 问题:连接器接触不良
    - 解决方法:检查连接器的插入深度是否正确,清洁接头以去除氧化物,重新装配并确保紧固。

    - 问题:连接器无法正常锁紧
    - 解决方法:确认安装硬件的正确性,调整安装位置或更换合适的安装零件。

    总结和推荐


    总体而言,D-Subminiature连接器在多个关键应用领域展现出了卓越的性能和可靠性。无论是航空航天还是工业自动化领域,这些连接器都能为客户提供稳定高效的解决方案。因此,我强烈推荐使用D-Subminiature连接器,特别是对于需要高可靠性连接的应用场景。

DBMP-25S-J-A197参数

参数
额定电流 7.5A
排数 2
触头镀层
外壳材料 Steel,Tin-Nickel Plated
针脚数 25pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
长*宽*高 53.04mm(长度)*16.96mm(宽度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装

DBMP-25S-J-A197厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

DBMP-25S-J-A197数据手册

厂牌 PDF简要描述 下载
ITT D-Sub 连接器 ITT DBMP-25S-J-A197 DBMP-25S-J-A197数据手册

DBMP-25S-J-A197封装设计

查看详情并下载
Symbol
Footprint
3D Model
