KPT02E-10-6P

产品分类: 圆形连接器
厂牌: ITT
产品描述: ITT Cannon 6芯航空插座 航空连接器 KPT系列, 盒式安装, 7.5A, 600 V 交流,850 V 直流, 外壳尺寸10
供应商型号:
供应商:
标准整包数: 0

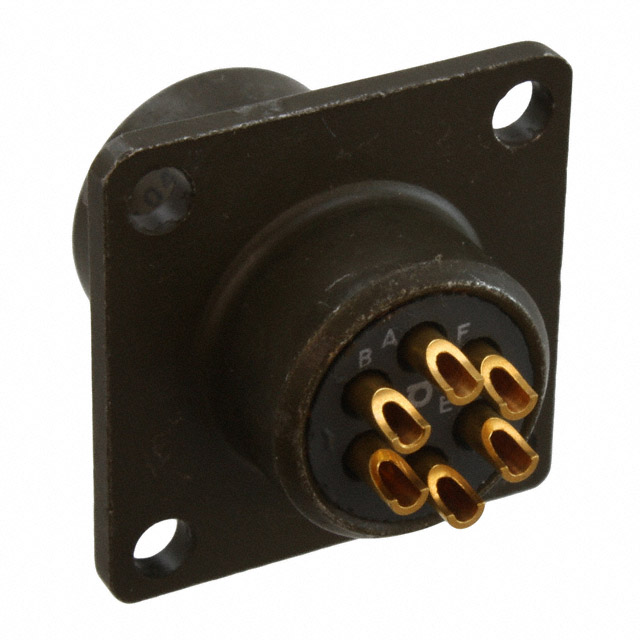

ITT 圆形连接器 KPT02E-10-6P

KPT02E-10-6P概述


    产品简介


    本产品为Cannon品牌下的圆型连接器,属于MIL-DTL 26482系列I及Mil Battery系列,型号为KPT02E106P,零件号为045522-0001。这是一种适用于各种恶劣环境条件下的高性能连接器,主要用于军用、航空和其他工业领域的设备连接。它的设计特点是耐用、防水且具有良好的抗振动性能,因此在需要高可靠性的应用场景中表现出色。

    技术参数


    - 壳体样式:盒式安装插座
    - 性别:公针
    - 壳体尺寸:10
    - 接触排列:10-6
    - 接触数:6个接触点,大小为20
    - 接触类型:焊接杯
    - 接触镀层:铜合金,镀金
    - 壳体材料:铝合金
    - 壳体镀层:橄榄绿色铬酸镉镀层
    - 绝缘体和隔膜材料:氯丁橡胶
    - 接触材料:铜合金,镀金
    - 防水等级:符合VG95319第2部分,测试编号5.9.2
    - 操作温度范围:-55°C到+125°C(-67°F到257°F)
    - 振动耐受性:200 m/s²,频率范围10至2000Hz
    - 接触额定电流:AWG20,7.5A
    - 绝缘电阻:约5000 MΩ
    - 测试电压:1500 Vrms
    - 操作电压:在超过50V的情况下,必须按照DIN VDE第410部分和IEC 60364-4-41的规定使用
    - 防护等级:IP67,根据DIN 40050(压力0.2巴,持续48小时)

    产品特点和优势


    - 高度耐用:采用铝合金壳体和铜合金接触材料,具备优异的机械强度和导电性能。
    - 优良防水性能:通过VG95319测试,保证在水下环境中长时间稳定运行。
    - 出色的抗振能力:能够在高振动环境下正常工作,特别适合于航空航天和军事应用。
    - 广泛的温度适应性:能在极端温度条件下保持良好的工作状态。
    - 高可靠性:经过严格的测试认证,确保产品在各类复杂环境下依然可靠。

    应用案例和使用建议


    该连接器适用于军用设备、航空电子系统、工业自动化设备等领域。例如,在飞机内部电气系统的连接中,能够承受高空环境下的极端温度变化和振动。使用时需要注意选择合适的电缆直径和绝缘层厚度,以确保连接的稳固性和可靠性。建议定期检查连接器的物理状态和电气性能,及时更换磨损部件。

    兼容性和支持


    - 兼容性:这款连接器与多种标准电缆兼容,具体电缆的选择需参考装配说明书。
    - 技术支持:Cannon公司提供详细的产品文档和装配指南,以及必要的售后服务和技术支持,以帮助客户正确安装和使用产品。

    常见问题与解决方案


    - 问题1:连接器无法正常工作。
    - 解决方案:检查电缆和连接器之间是否完全连接到位,并确认接线无误。
    - 问题2:接触不良。
    - 解决方案:清洁接触点,确保没有灰尘或腐蚀物影响接触效果。
    - 问题3:连接器防水失效。
    - 解决方案:检查防水密封圈是否损坏或老化,必要时进行更换。

    总结和推荐


    总体来看,这款圆型连接器凭借其坚固耐用的设计、优异的电气性能和可靠的防水防震特性,在多个行业都有着广泛的应用前景。无论是对于对可靠性要求极高的军事项目还是普通工业应用,它都是一个值得信赖的选择。我们强烈推荐使用这款产品来满足您的连接需求。

KPT02E-10-6P参数

参数
外壳材料 Aluminum Alloy
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 橄榄绿,褐色
端接 焊盘
额定电流 7.5A
长*宽*高 12.14mm(长度)*24.23mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

KPT02E-10-6P厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KPT02E-10-6P数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KPT02E-10-6P KPT02E-10-6P数据手册
