首页  >  产品百科  >  121667-0025

121667-0025

产品分类: 圆形连接器-配件
厂牌: ITT

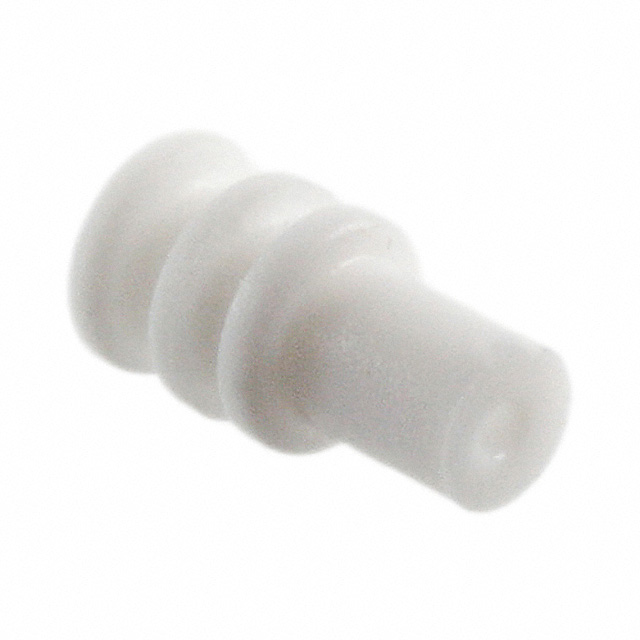

产品描述: ITT Cannon 连接器密封件 电线密封, 121系列, 3.9mm直径, 使用于APD 系列
供应商型号: 121667-0025
供应商: 云汉优选
标准整包数: 1
ITT 圆形连接器-配件 121667-0025

121667-0025概述

    Cannon APD / ISO 15170 Connectors 技术手册

    产品简介


    Cannon APD 系列连接器是IT&T公司的旗舰产品之一,专为严苛环境下的应用设计。该系列连接器源于DIN72585标准,并已发展为符合ISO 15170标准的产品线。这些连接器不仅体积小巧,而且性能可靠,适用于运输、重型车辆、军事、工业和航空航天等多种领域。APD 系列覆盖了从单线到51线接口的各种型号,满足了各种复杂的应用需求。

    技术参数


    Cannon APD 系列连接器的技术规格如下:
    - 电气参数
    - 操作电压:48V DC
    - 操作电流:视具体规格而定(请参见降额曲线)
    - 接触电阻:≤ 0.4mΩ
    - 电压耐受:1000 VAC,持续60秒
    - 绝缘电阻:≥ 10 MΩ
    - 机械寿命:≥ 50次插拔
    - 耦合扭矩:≤ 2Nm
    - 静态负载:≥ 350N(无连接状态)
    - 环境参数
    - 工作温度范围:-40°C 至 125°C
    - 湿度范围:最高95% 相对湿度
    - 密封等级:IP67
    - 盐雾测试:96小时,35°C
    - 工业气候测试:SO2 0.67%
    - 振动抵抗:正弦振动,100m/s²,三轴,持续24小时
    - 材料
    - 壳体部分:PBT GF
    - 密封部分:HNBR(替代FKM)
    - 螺母:PA 66 GF
    - 接触材料:铜合金,镀银

    产品特点和优势


    1. 小型化和高性能:Cannon APD 系列连接器将高功率传输与紧凑的体积相结合,非常适合空间受限的应用场景。
    2. 广泛适用性:从运输工具到工业自动化设备,APD 系列几乎涵盖了所有需要高可靠性连接的场合。
    3. 严苛环境适应能力:能够承受极端温度、湿度、盐雾和振动,确保在恶劣条件下也能稳定运行。
    4. 易于安装和维护:提供多种安装方式(如法兰安装、压紧螺母等),并配有详细的安装指南。

    应用案例和使用建议


    - 应用案例
    - 尾板提升装置:APD 连接器能够承受高负荷和剧烈震动,确保系统稳定运行。
    - 车载厨房设备:在空间有限且需要频繁插拔的环境下,APD 连接器表现出色。
    - 基站供电系统:APD 的高可靠性使其成为室外基站电源连接的理想选择。

    - 使用建议
    - 温度管理:由于APD系列工作温度范围较宽,应确保设备周围环境温度在-40°C至125°C之间。
    - 振动防护:在振动环境中使用时,应采取额外的防振措施,以防止接触不良。
    - 密封检查:定期检查密封部件,确保连接器的防水和防尘性能。

    兼容性和支持


    Cannon APD 系列连接器与其他标准配件高度兼容,如电缆密封帽、法兰垫圈等。ITT公司提供了全面的技术支持和服务,包括产品培训、维修和定制解决方案。用户可通过官方渠道获取详细的支持信息。

    常见问题与解决方案


    - 问题:接触不良
    - 解决方案:检查插头和插座是否正确安装,并确保电缆密封帽和法兰垫圈安装到位。
    - 问题:无法达到预期电流
    - 解决方案:检查连接器内部的接触材料是否损坏或老化,必要时更换新的连接器。
    - 问题:密封失效
    - 解决方案:确认密封部件的规格是否与设备要求一致,必要时更换密封部件。

    总结和推荐


    Cannon APD 系列连接器凭借其小型化、高可靠性、广泛的适用性和严格的制造标准,在严苛环境下表现出色。其优越的设计和卓越的性能使其成为众多领域的首选产品。强烈推荐在需要高性能连接器的应用中使用Cannon APD 系列连接器。

121667-0025参数

参数
配件类型 Plug,Sealing
外壳尺寸 - 插件 -
颜色 白色
材料 -
长*宽*高 7.8mm(长度)
安装方式 密封安装
零件状态 在售
包装方式 散装

121667-0025厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

121667-0025数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器-配件 ITT 121667-0025 121667-0025数据手册

121667-0025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7594
2500+ ¥ 0.56
5000+ ¥ 0.3544
库存: 508
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.75
