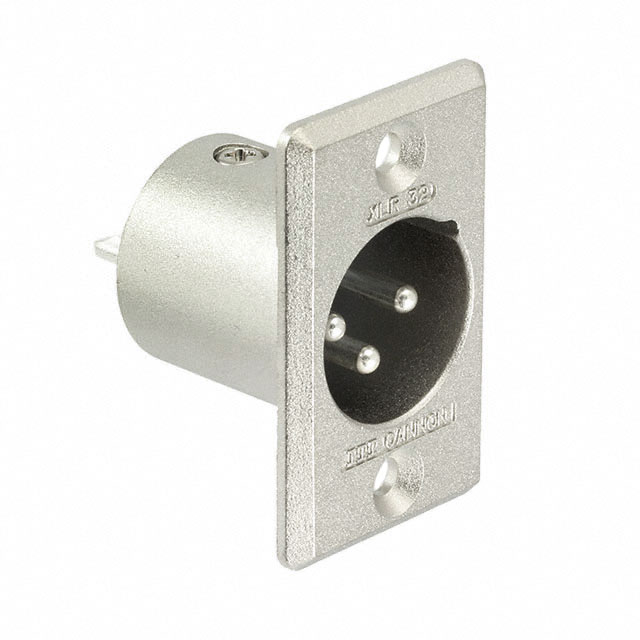

XLR-3-32

产品分类: 圆形连接器
厂牌: ITT
产品描述: Latch Lock,Male Pins,Receptacle 焊盘 3pin Aluminum 15A 银 银色 法兰安装,面板安装 22.2mm(长度)*27.8mm(高度)
供应商型号: SXE-XLR-3-32
供应商: 海外现货
标准整包数: 1
ITT 圆形连接器 XLR-3-32

XLR-3-32概述


    产品简介


    ITT Interconnect Solutions 是一家提供广泛互连解决方案的全球企业,旗下拥有 Cannon、VEAM 和 BIW 等品牌。Cannon 品牌作为音频连接器领域的先驱,自 20 世纪 20 年代起就致力于为娱乐行业提供高品质音频连接解决方案。从模拟音频到数字音频时代,Cannon 的音频连接器一直走在技术前沿,覆盖从低成本应用到高端耐用需求的产品线。

    技术参数


    | 参数名称 | 规格范围 |

    | 接触点数量 | 2至7个 |
    | 额定电流 | 5A至15A |
    | 额定电压(交流) | 133V至200V |
    | 绝缘电阻 | ≥5,000MΩ(500V DC条件下) |
    | 接触电阻 | ≤5mΩ至≤10mΩ |
    | 耐久性周期 | 500次插拔循环 |
    | 工作温度 | -35°C至+125°C |
    | 导线适配参考AWG | #14至#20 |
    | 导线截面积(最大) | 0.5mm²至2.1mm² |

    产品特点和优势


    Cannon Audio XL 连接器系列提供了极高的可靠性和耐用性。其关键优势包括:
    - 快速断开锁扣:便于快速插拔操作。
    - 抗振动设计:采用具有吸震特性的橡胶绝缘子,减小电气噪声。
    - 低反射率的哑光表面处理:提高耐用性并减少反光。
    - 与XLB-PCB和XLM-PCB兼容:具有广泛的互换性和可互配性。

    应用案例和使用建议


    Cannon Audio XL 系列连接器广泛应用于各种音频设备,如放大器、均衡器、混音器、医疗电子设备、录音设备、测试仪器等。为了确保最佳性能,建议在安装过程中注意以下几点:
    - 在进行焊接前,应确保所有焊点均正确且稳固。
    - 在进行机械组装时,务必使用适当的工具来固定连接器壳体,以确保长期可靠性。
    - 确保正确的电缆定位,并进行适当拉力测试。

    兼容性和支持


    Cannon Audio XL 连接器与多种设备和系统兼容,尤其是在需要高质量音频传输的应用中表现出色。ITTCannon 提供全面的技术支持和客户咨询服务,帮助客户优化产品应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确插入或拔出 | 检查连接器的接触点是否有损坏或氧化现象;重新清洁或更换连接器。 |
    | 信号传输不稳定 | 检查导线是否牢固焊接;重新焊接或更换导线。 |
    | 插拔阻力大 | 润滑连接器内部零件;如仍存在此问题,则可能需要更换新的连接器。 |

    总结和推荐


    Cannon Audio XL 系列连接器以其卓越的可靠性和高性能,成为众多应用领域的首选。无论是入门级还是高端应用,这些连接器都能满足您的需求。推荐 ITT Interconnect Solutions 的产品用于追求品质和可靠性的音频设备制造商。
    通过深入了解 Cannon Audio XL 系列的丰富功能和技术参数,我们强烈建议您考虑选择这一优质音频连接器解决方案,以满足各类复杂应用的需求。

XLR-3-32参数

参数
类型 Latch Lock,Male Pins,Receptacle
颜色 银色
端接 焊盘
额定电流 15A
外壳材料 Aluminum
针脚数 3pin
触头镀层 - 配接
长*宽*高 22.2mm(长度)*27.8mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

XLR-3-32厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

XLR-3-32数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT XLR-3-32 XLR-3-32数据手册

XLR-3-32封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 104.5197
10+ ¥ 100.3389
30+ ¥ 98.6666
50+ ¥ 96.9943
100+ ¥ 93.6496
250+ ¥ 91.9773
500+ ¥ 83.6157
库存: 46
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 104.51
直接购买
加入购物车
